Bolsa de anclaje pasateja instalación solar coplanar

Bolsa con fijaciones pasateja para instalación coplanar de paneles solares
Bolsa de anclaje pasateja instalación solar coplanar
Bolsa de anclaje pasateja instalación solar coplanar
Bolsa de anclaje pasateja instalación solar coplanar
Bolsa de anclaje pasateja instalación solar coplanar
A Volver a lista de referencias
Referencia:
X10200FIJ
Ancho (mm) B:
40
Longitud (mm) L:
79
Altura (mm) H:
250
Unidades de embalaje:
2
Tipo de embalaje:
Bolsa
GTIN:
8421814578776
Descargas documentos
Descripción de la referencia
X10200FIJ

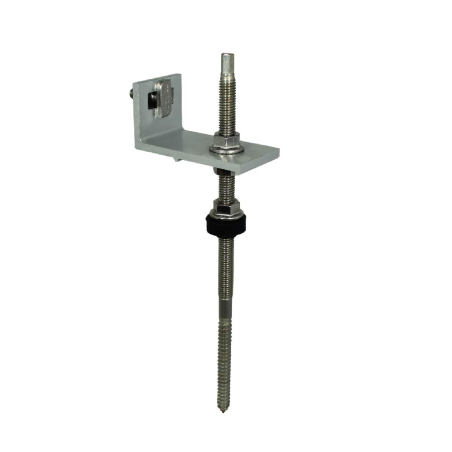

Esta referencia comprende 2 kits compuesto por
  • 1 x Pletina conexión aluminio
  • 1 x Anclaje doble rosca madera 10x250 inox A2
  • 1 x Tornillo cabeza de martillo M8x25 inox A2
  • 1 x Tuerca M8 DIN 6923 inox A2
  • 1 x Arandela ancha DIN 9021 inox A2

Bolsa con dos unidades de anclaje pasateja para tejados donde el material base a fijar es madera, hormigón o mampostería.

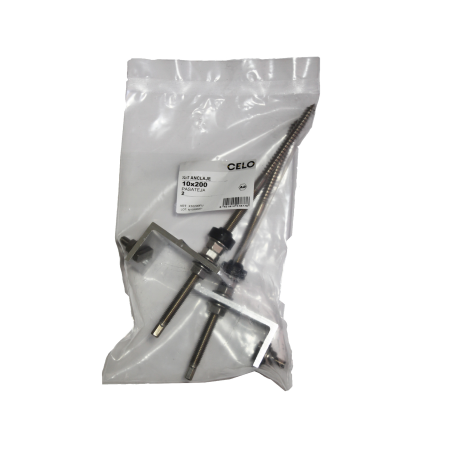

Cada bolsa incluye 2 anclajes pasateja de 10x250 mm en acero inoxidable A2, 2 pletinas de conexión de aluminio, 2 tornillos cabeza de martillo M8x25 inoxidable A2, 2 arandelas anchas DIN 9021 inoxidable A2 y 2 tuercas M8 DIN 6923 inoxidable A2.

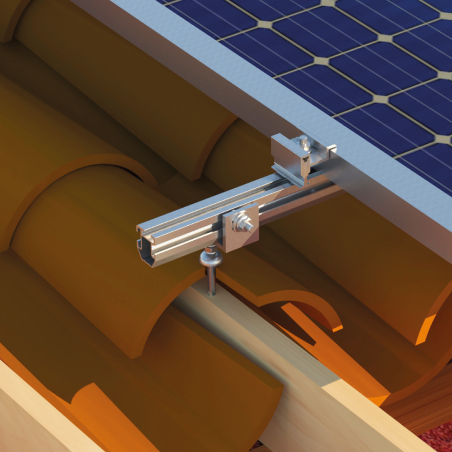

Para instalar el anclaje pasateja, es necesario taladrar la teja y evitar dañarla. Para la instalación a hormigón se utiliza el taco químico, si es mampostería además deberemos añadir el tamiz de 16x330. Si el material base es madera, el anclaje se atornilla directamente.

La pletina de conexión de aluminio soporta el perfil durante el montaje, también gira y cambia su posición para adaptar la instalación a cada proyecto. Fijación completa premontada para facilitar la instalación y ahorrar el tiempo de montaje. El anclaje incluye una arandela EPDM que asegura su estanqueidad.

Recomendamos la configuración de los módulos en vertical.

Aplicaciones

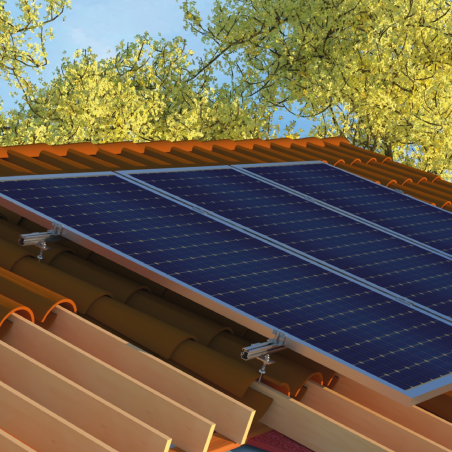

  • Fijación sobre tejado de tejas
  • Producto específico para instalaciones fotovoltaicas
Especificaciones adicionales

Características clave:

  • Accesorios premontados para agilizar la instalación
  • Tornillería fabricada en acero inoxidable
  • Garantía de 25 años, exceptuando zonas a menos de 5 km de la costa (10 años)
  • Todos nuestros sistemas estructurales están diseñados y calculados bajo los requisitos en el CTE y EC9

Materiales base:

  • Ladrillo hueco
  • Hormigón
  • Madera
