Anclajes Químicos vs. Mecánicos: ¿Cuál elegir para tu proyecto de construcción?
Anclajes Químicos vs. Mecánicos: ¿Cuál elegir para tu proyecto de construcción?
Elegir entre un anclaje químico y un anclaje mecánico en edificación u obra civil no es una decisión que deba tomarse por costumbre, intuición o precio. La elección define la seguridad estructural y la integridad de la fijación. Un cálculo incorrecto que ignore las distancias críticas al borde (C_min), la distancia de separación entre anclajes (S_min) o la presencia de hormigón fisurado bajo normativa ETA (Evaluación Técnica Europea) puede traducirse en fallos de extracción catastróficos.
En esta guía técnica analizamos el comportamiento físico de ambos sistemas de fijación, detallamos las variables críticas de cálculo y te proporcionamos un marco de decisión inequívoco para tu proyecto.
¿Qué es mejor, el anclaje químico o el mecánico?
El anclaje químico es la mejor opción para cargas pesadas estructurales, fijaciones en ladrillo o soportes huecos, y zonas propensas a sismos (categorías C1/C2) o vibraciones. Por su parte, el anclaje mecánico (como el tornillo directo a hormigón) destaca por su velocidad de instalación y puesta en carga inmediata en hormigón compacto, siendo ideal para optimizar tiempos de ejecución en obra.
Comparativa Técnica Directa: Parámetros Clave
| Variable de Selección | Anclaje Químico (Gama ResiFIX) | Tornillo de Hormigón (CELO BTS) | Anclaje de Expansión (Espárrago BAZ) |
|---|---|---|---|
| Mecanismo de Fijación | Adhesión química (cohesión y enclavamiento mecánico en la porosidad). | Mecánico por tallado de rosca interna en el hormigón. | Mecánico por fricción y expansión de pinza metálica. |
| Materiales Base Homologados | Hormigón fisurado/no fisurado, mampostería maciza e híbrido en mampostería hueca (con tamiz plástico). | Hormigón fisurado/no fisurado, losas alveolares. | Exclusivamente hormigón compacto (no apto para ladrillo o bloque). |
| Fuerzas de Expansión Interna | Nulas. No genera tensiones en el material base. | Despreciables. Al no expandir, apenas genera tensiones radiales. | Muy altas. Ejerce fuerzas de cuña continuas sobre el soporte. |
| Distancia Mínima al Borde (C_min) | Extremadamente baja. Ideal para fijaciones críticas en vigas, pilares y esquinas. | Baja. Permite instalación muy cercana al borde sin riesgo de fisura. | Alta. Requiere márgenes de distancia estrictos bajo cálculo ETA para evitar rotura del cono de hormigón. |
| Homologaciones ETA Clave | ETA Opción 1 (Hormigón fisurado), Resistencia al fuego R120, Sismo C1 y C2. | ETA Opción 1 (Hormigón fisurado), Homologación sismorresistente C1. | ETA Opción 7 (hormigón no fisurado) o ETA Opción 1 según versión. |
| Tiempo de Puesta en Carga | Diferido. Requiere respetar estrictamente el tiempo de curado según Tª ambiental. | Inmediato. Admite aplicación de carga instantánea tras el atornillado. | Inmediato. Admite carga instantánea tras aplicar el par de apriete nominal (T_inst). |
| Desinstalación / Reajuste | No recuperable. El espárrago queda condenado en el soporte. | 100% recuperable y reutilizable bajo control. Permite nivelado y ajuste. | No recuperable fácilmente (requiere radial o dejar el espárrago a ras). |
¿Qué es un anclaje químico y cuándo elegirlo?
El anclaje químico o mortero de inyección es un sistema adhesivo de dos componentes (resina reactiva y catalizador) que se mezclan físicamente en la boquilla mezcladora durante la inyección. Al introducir el espárrago roscado de acero en el taladro copado de resina, se genera una unión homogénea de altísima resistencia por adherencia molecular entre el metal, el material polimérico y las paredes rugosas del taladro.
Escenarios críticos de uso:
- Fijaciones de seguridad cerca del borde estructural: Su nula expansión nos permite diseñar anclajes muy cerca de las aristas de pilares o vigas sin miedo a reventar el recubrimiento de hormigón.
- Soportes huecos o heterogéneos: En fachadas de ladrillo hueco o termoarcilla, es la solución reina. Mediante el uso de un tamiz de plástico (perforado), la resina se expande formando una "burbuja o cabeza de anclaje" detrás de los tabiques del ladrillo, logrando una fijación mecánica excelente donde un taco expansivo destrozaría el soporte.
- Hormigón Fisurado y Altas Cargas Estructurales: Diseñado para soportar cargas estáticas y dinámicas extremas bajo homologación ETA Opción 1.
Soluciones destacadas CELO:
- ResiFIX VY ECO SF (Viniloéster sin Estireno): Nuestro mortero de inyección todoterreno de altas prestaciones. Cuenta con doble homologación ETA para hormigón fisurado y mampostería, está aprobado para bajas temperaturas de instalación, y garantiza la salud del operario en espacios interiores, pozos o túneles gracias a su formulación libre de estireno y gases nocivos.
- ResiFIX EY (Epoxi Puro): Formulado específicamente para las exigencias de ingeniería civil más severas (conexiones de armaduras postinstaladas, cargas sísmicas C1/C2 y taladros profundos gracias a su tiempo de curado prolongado).
¿Qué es un anclaje mecánico y cuál es el gran error de concepto?
1. Anclajes mecánicos por expansión
El espárrago metálico tradicional basa su funcionamiento en la fricción. Al apretar la tuerca exterior con un par de apriete nominal específico (T_inst), el cono interior del espárrago se introduce en una abrazadera de expansión metálica, obligándola a abrirse a presión contra las paredes interiores del taladro de hormigón.
- Cuándo usarlos: Ideal para montajes rápidos de estructuras de acero pesadas, pilares de naves industriales, racks de almacenamiento y barandillas sobre hormigón denso no fisurado. Su instalación es limpia, seca y ofrece puesta en carga instantánea.
- Su limitación: Exige respetar escrupulosamente las distancias entre anclajes y bordes debido a las altas tensiones de fricción que introduce mecánicamente en la masa de hormigón.
2. Tornillos directos a hormigón sin expansión
Representan la vanguardia en fijación mecánica. El tornillo CELO BTS se introduce directamente en un orificio previamente taladrado sin necesidad de tacos ni camisas. Sus esquinas de rosca cementadas especiales tallan mecánicamente una ranura en las paredes del hormigón durante la instalación.
- Cuándo usarlos: Es el rey de la velocidad y flexibilidad en obra. No ejerce tensión de expansión, lo que permite instalar tornillos mecánicos muy cerca de los bordes estructurales (cercano al rendimiento del químico). Además, el tornillo BTS cuenta con aprobación ETA Opción 1 para hormigón fisurado y es totalmente recuperable, ideal para fijaciones temporales o sustentación de encofrados.
Variables críticas de cálculo: Evita errores catastróficos en obra
Para garantizar que un anclaje cumple con la normativa de seguridad de la edificación, el instalador y el calculista deben prestar atención a estos tres puntos negros:

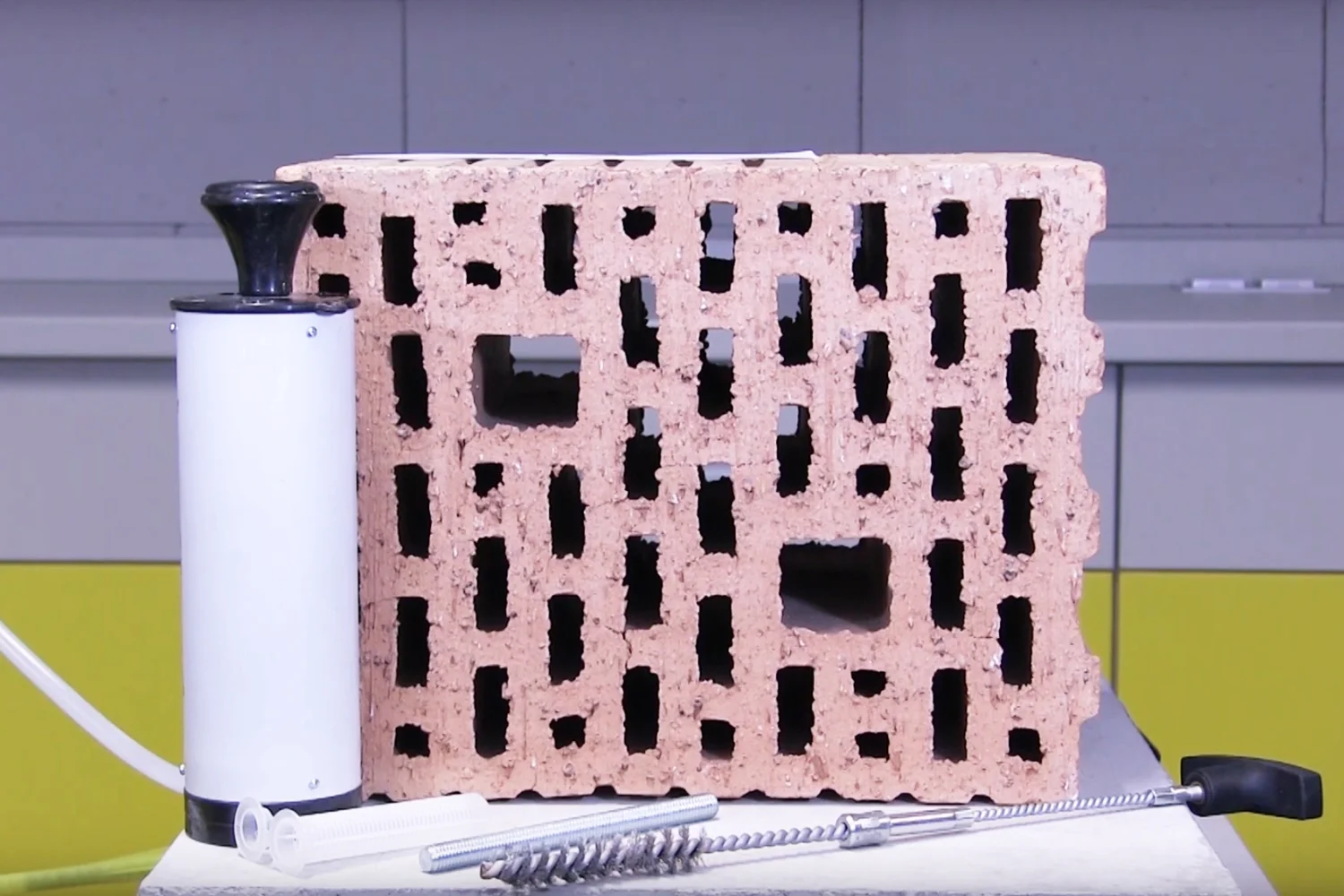

1. El proceso "Soplar-Cepillar-Soplar" en el anclaje químico
La presencia de polvo residual en el interior del taladro actúa como un agente desmoldeante. Un taladro químico mal soplado con polvo interior puede reducir la capacidad de carga del anclaje hasta en un 80%, deslizando la resina sobre el polvo en lugar de adherirse al hormigón. Es obligatorio realizar la limpieza triple (mínimo 2 soplados con bomba, 2 cepillados con escobillón metálico adaptado al diámetro, y otros
2 soplados).
2. El comportamiento en hormigón fisurado
Bajo las tensiones estructurales de flexión de un edificio, las zonas de tracción del hormigón sufren microfisuras imperceptibles al ojo humano. Un anclaje convencional colocado sobre una de estas microfisuras perderá adherencia de golpe al abrirse la grieta de tracción. Asegúrate de prescribir anclajes químicos con homologación ETA Opción 1 o tornillos CELO BTS si la zona está sometida a momentos de tracción (vigas de vano, forjados traccionados).
3. Profundidades de anclaje según cálculo estructural
No decidas la profundidad de perforación por intuición. Un anclaje químico permite variar la profundidad del espárrago roscado para incrementar la resistencia al arrancamiento. En cambio, en los anclajes mecánicos tradicionales, la profundidad de empotramiento está limitada por el diseño físico del espárrago y el recorrido de su cono de expansión.
Preguntas frecuentes (FAQS)
El anclaje químico resiste mayores cargas en condiciones críticas porque reparte el esfuerzo de forma homogénea a lo largo de todo el taladro, eliminando puntos de tensión concentrada. Mientras que el rendimiento de un anclaje mecánico tradicional está limitado por la fricción localizada en la zona de su pinza expansora, el taco químico (gama ResiFIX) aprovecha el 100% de la superficie del orificio, resistiendo de forma muy superior las cargas pesadas y estructurales.
Para fijaciones cercanas al borde de soportes de hormigón, se debe utilizar anclaje químico o, en su defecto, tornillos directos a hormigón sin expansión. Los espárragos expansivos tradicionales metálicos (como el CELO BAZ) aplican fuerzas radiales extremas que agrietan y rompen las esquinas del hormigón si se instalan cerca del borde (C_min). El mortero de inyección ResiFIX y el tornillo cementado CELO BTS eliminan esta tensión radial, garantizando una instalación segura en aristas.
El anclaje químico basado en resinas de epoxi puro o viniloéster (Gama ResiFIX) es el sistema óptimo frente a vibraciones y sismos bajo homologación de categoría sísmica C1 y C2. La flexibilidad estructural inherente a las uniones poliméricas absorbe las cargas dinámicas continuas (viento, maquinaria industrial, sismos) mucho mejor que la fricción metal-metal de un anclaje mecánico por fricción, evitando que la fijación se afloje con el tiempo.
Sí, es totalmente seguro fijar en ladrillo hueco empleando un anclaje químico complementado obligatoriamente con un tamiz plástico o de malla metálica. El tamiz retiene la resina en el punto deseado y permite que, al empujar la varilla roscada, el mortero rebose a través de sus perforaciones, envolviendo los nervios interiores del ladrillo y garantizando un enclavamiento mecánico de alta seguridad.
No existe un tipo de anclaje universalmente mejor que otro; la clave reside en analizar las condiciones de tu sustrato y las exigencias de tu cálculo estructural. Opta por la gama química ResiFIX cuando el material base sea heterogéneo, sismorresistente o el espacio hasta el borde sea crítico. Para fijaciones rápidas y de carga instantánea en hormigón compacto, confía en el rendimiento de los tornillos mecánicos BTS y espárragos BAZ de CELO.
