¿Cuánto lastre necesita una instalación solar en tejado plano? Guía técnica de seguridad
¿Cuánto lastre necesita una instalación solar en tejado plano? Guía técnica de seguridad
Calcular el peso necesario para una instalación fotovoltaica en una cubierta plana no es una cuestión de "ojímetro". Es un equilibrio crítico entre la seguridad frente a la succión del viento y la resistencia estructural del edificio.
En este artículo, desglosamos los factores técnicos que determinan el lastre exacto y cómo asegurar que tu instalación cumpla estrictamente con el Código Técnico de la Edificación (CTE).
¿Por qué es fundamental el cálculo de cargas y succión?

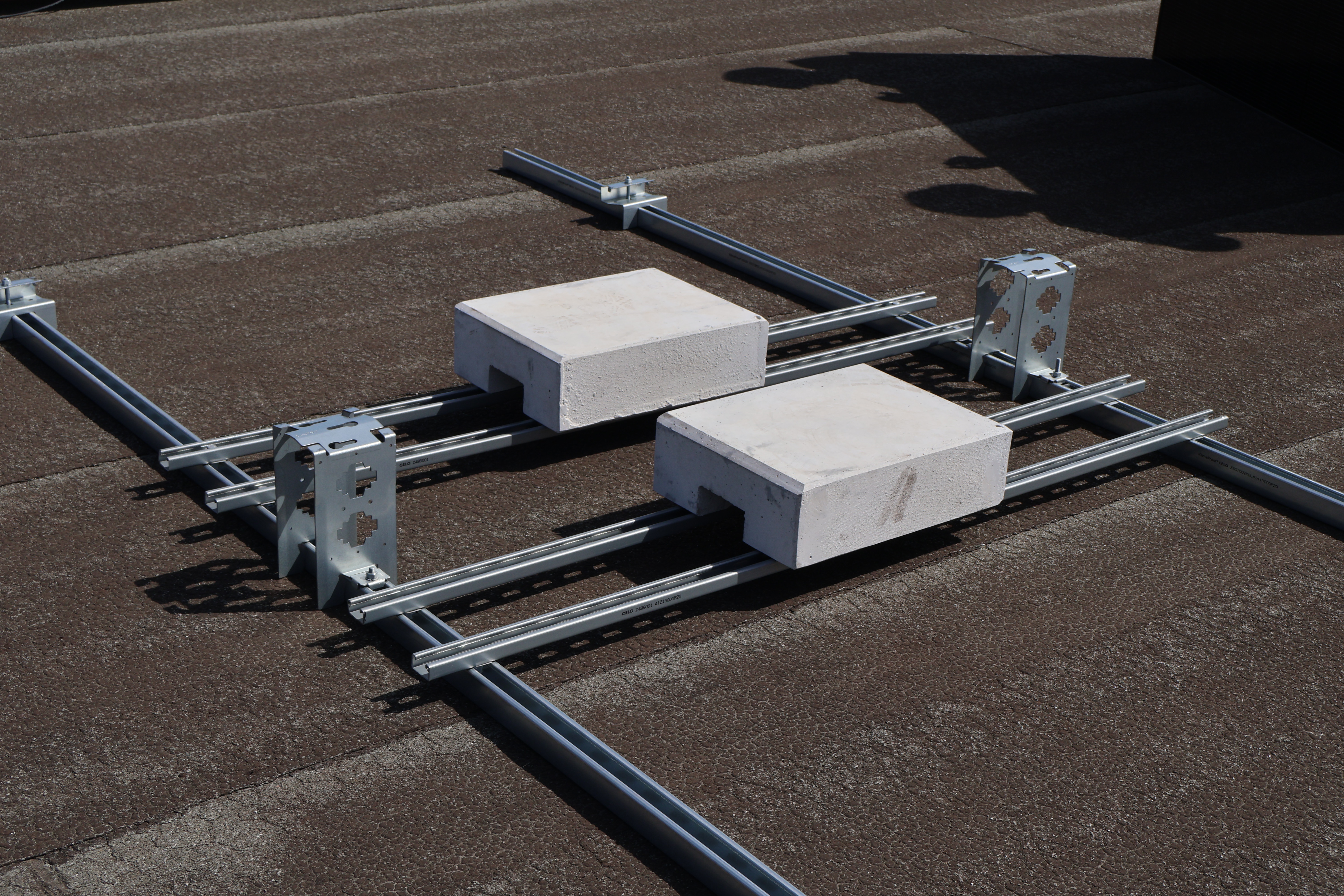

En cubiertas planas, para preservar la integridad de la impermeabilización, se opta por sistemas de fijación por gravedad. Aquí, el lastre debe contrarrestar la presión negativa o fuerza de succión que el viento genera al intentar "levantar" los paneles.
Un error en el dimensionamiento del sistema puede ser crítico:
- Lastre insuficiente: Desplazamiento o levantamiento de la estructura por efecto de succión durante temporales.
- Exceso de carga: Riesgo de daños estructurales en el forjado o humedades por punzonamiento de la membrana asfáltica.
Los 5 factores clave para el cálculo del lastre
Según el Eurocódigo 1 y el CTE, el peso depende de la interacción de estas variables:
Ubicación y Zona Eólica
El mapa de eólica del CTE divide España en zonas (A, B, C). Una instalación en la costa (Zona C) requiere cálculos mucho más conservadores que una en el interior debido a las velocidades básicas del viento.
Altura del edificio y exposición
A mayor altura, mayor turbulencia. La presión del viento aumenta exponencialmente con los metros de altura del edificio, especialmente en entornos de "rugosidad tipo I" (campos abiertos o costa).
Ángulo de inclinación y "efecto vela"
Una inclinación de 30° ofrece una resistencia al viento mucho mayor que una de 10° o 15°. Optimizar la inclinación es la forma más directa de reducir la carga necesaria sobre el forjado.
Coeficientes de presión en bordes y esquinas
Las esquinas del tejado sufren turbulencias mucho más agresivas. Los paneles en el perímetro suelen necesitar hasta un 50% más de lastre que los situados en el centro de la planta.
Disposición de los paneles
Según el tipo de sistema que se instale, ya sea sur, este oeste, y los paneles en vertical u horizontal, afectará al calculo del lastre necesario.
La solución óptima: El Sistema Este-Oeste de CELO
Para proyectos donde el peso es una limitación crítica, el Sistema Este-Oeste de CELO es la opción más eficiente. Al configurar los paneles enfrentados:
Reducción de succión
Para proyectos donde el peso es una limitación crítica, el Sistema Este-Oeste de CELO es la opción más eficiente. Al configurar los paneles enfrentados:
Aprovechamiento de superficie
Al no dejar pasillos para sombras entre filas, puedes instalar hasta un 40% más de potencia en el mismo tejado.
Reparto de cargas
El peso se distribuye de forma más uniforme por toda la superficie, evitando puntos de presión excesiva que puedan dañar el forjado.
Estimación de pesos según zona y altura
Para una configuración con el Sistema Este-Oeste (que es más ligero por su propia geometría), aquí tienes una referencia de lastres:
| Zona de Viento (CTE) | Altura Edificio | Peso Estimado (Centro) | Peso Estimado (Borde) |
|---|---|---|---|
| Zona A (26 m/s) | < 6m | 25 - 35 kg | 45 - 60 kg |
| Zona B (27 m/s) | 6m - 12m | 40 - 55 kg | 70 - 90 kg |
| Zona C (29 m/s) | > 12m | 60+ kg | 110+ kg |
Nota: Valores orientativos sujetos a validación técnica según las características específicas del proyecto. Servicio de asesoramiento técnico sin coste.
Consejos de experto para la instalación
- Protección obligatoria: Usa siempre alfombrillas de protección de EPDM o caucho reciclado bajo el lastre para evitar que la fricción dañe la impermeabilización.
- Mayor lastre en los extremos: En las filas exteriores del sistema Este-Oeste, se debe añadir mayor lastre a causa de la cercanía a los bordes del edificio.
- Sobredimensionado: No olvides aplicar factores de seguridad en los cálculos para garantizar un resultado fiable y una instalación segura.
Preguntas frecuentes (FAQS)
Porque su forma de "tienda de campaña" es mucho más aerodinámica. El viento pasa por encima de la estructura en lugar de quedar atrapado debajo, lo que reduce drásticamente la fuerza de succión hacia arriba.
Es fundamental interponer un material resiliente (como el caucho o EPDM) entre la estructura y la cubierta. Esto absorbe las micro-vibraciones del viento y evita que el peso "punzone" la lámina impermeabilizante.
Sí, siempre que la cubierta sea plana o tenga una inclinación mínima (hasta 5°). Es la solución ideal para naves industriales o edificios de viviendas donde el peso sobre el forjado es una preocupación.
En España, el cumplimiento del CTE (DB-SE-AE) es obligatorio. Ignorar estos cálculos puede invalidar los seguros de responsabilidad civil en caso de siniestro por viento.
Conclusión
Optimizar el lastre no solo es una cuestión de seguridad, sino de costes logísticos y salud del edificio. El Sistema Este-Oeste de CELO es la respuesta técnica para quienes buscan el máximo rendimiento con la mínima carga estructural.
¿No sabes cómo calcular el lastre para tu instalación?
Te realizamos el estudio técnico y de cargas de forma gratuita para que instales con total seguridad.
