Errores en Bancadas Industriales: Guía para Soportes de Climatización en Cubiertas
Errores en Bancadas Industriales: Guía para Soportes de Climatización en Cubiertas
En el sector de las instalaciones industriales, la eficiencia no se mide solo el día del montaje, sino en la ausencia de problemas durante los años siguientes. En España, factores como la humedad costera o la vibración de grandes equipos de climatización ponen a prueba cada soporte.
Sin embargo, muchos proyectos fallan en el reparto de cargas en techos industriales, arrastrando vicios ocultos por el uso de soluciones soldadas que resultan mucho más caras de lo previsto. Analizamos los fallos más comunes y cómo la tecnología modular redefine la rentabilidad en obra.
Los 5 errores que hunden la rentabilidad de una instalación
1- Dimensionamiento rígido y falta de nivelación
Un error de cálculo en las cargas o una base mal nivelada genera vibraciones que se traducen en ruido y desgaste prematuro de los equipos. El problema de los sistemas rígidos premontados es que no perdonan errores: si la superficie no es perfecta, el ajuste en obra es una pesadilla que consume horas de mano de obra adicionales
Ojo con esto: La mayoría de los fabricantes de equipos de Aire Acondicionado (AA) son tajantes: si la bancada no está perfectamente nivelada, se anula la garantía del equipo.
Un ahorro en el soporte puede acabar en una factura de miles de euros por un compresor gripado que nadie querrá cubrir.
2- La trampa del "galvanizado estándar" en exteriores
Confiar la durabilidad de los soportes para climatización en cubiertas al galvanizado convencional es un error frecuente. En ambientes industriales o costeros, la corrosión debilita la estructura rápidamente. Para el instalador, esto significa re-visitas no facturables y reclamaciones antes de los cinco años.
3- Fragilización por hidrógeno: El fallo invisible
Usar tornillería de baja calidad con recubrimientos electrolíticos inadecuados conlleva el riesgo de fragilización por hidrógeno. El resultado es una rotura súbita del tornillo bajo carga. En una bancada que soporta grandes máquinas, esto puede comprometer toda la integridad del edificio.
4- Ignorar el reparto de cargas en techos industriales
No todas las cubiertas son iguales. Un soporte mal diseñado concentra la presión en puntos críticos de la estructura del edificio, provocando filtraciones o daños estructurales. Es vital usar sistemas que permitan distribuir el peso de forma homogénea.
5- Incapacidad de reacción ante cambios de diseño
Las obras están vivas. Una bancada soldada es un bloque inamovible: cualquier modificación exige cortar y volver a proteger, lo que detiene el flujo de trabajo y dispara el coste final.
Checklist de Inspección: 7 puntos críticos antes de dar por terminada una bancada
Independientemente del sistema que utilices, no cierres el proyecto sin revisar esto:
- Nivelación de precisión: ¿Has comprobado con nivel de burbuja los dos ejes? Recuerda la validez de la garantía del fabricante.
- Reparto de carga: ¿Están los pies de soporte alineados con los puntos fuertes de la estructura de la cubierta?
- Gestión de vibraciones: ¿Se han instalado elementos elásticos o amortiguadores para evitar la transmisión de armónicos al edificio?
- Par de apriete: ¿Se ha verificado que la tornillería no ha sufrido deformaciones durante la instalación?
- Integridad del recubrimiento: ¿Hay arañazos profundos que dejen el acero expuesto?
- Espacio de mantenimiento: ¿La altura de la bancada permite limpiar la cubierta y reparar el equipo por debajo?
- Fijación al soporte: ¿La bancada está lastrada o anclada correctamente para resistir rachas de viento fuertes?

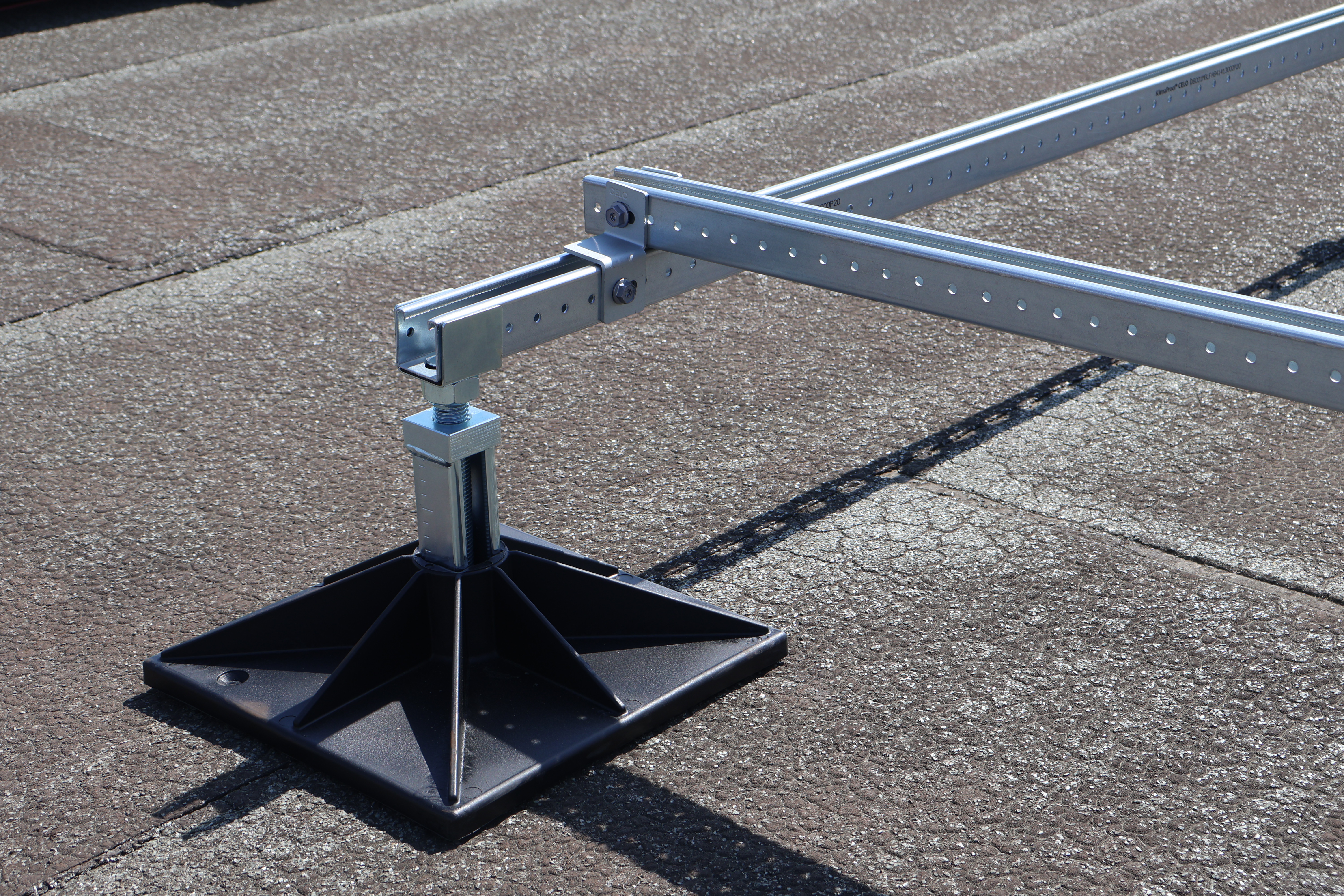

La solución: Sistema Modular FAS de CELO
El sistema FAS (Fast Assembly Strut) no solo es una solución rápida; es una respuesta de ingeniería que cumple con las normativas más exigentes del sector industrial y de la construcción.
1- Resistencia extrema con KlimaProof®
Para entornos de alta agresividad, el sistema FAS incorpora el recubrimiento KlimaProof®. No se trata de una protección convencional:
- Ensayo de Niebla Salina: Supera las 1.000 horas de resistencia según la norma ISO 9227, garantizando una vida útil muy superior al galvanizado en caliente convencional (ISO 1461).
- Categorías de Corrosión: Su rendimiento es óptimo incluso en ambientes C4 y C5-M (Marino) según la ISO 12944-2, lo que lo convierte en el estándar para instalaciones en zonas costeras o industriales críticas.
Además, posee propiedades de autorreparación ante arañazos, manteniendo la protección catódica intacta.
2- Máxima productividad: Ingeniería de montaje rápido
El sistema FAS ha sido diseñado para eliminar procesos lentos y costosos en obra:
- Montaje sin Trabajos en Caliente: Al ser un sistema 100% atornillado, se elimina la necesidad de soldaduras, cortes complejos o permisos de fuego. Esto no solo acelera la ejecución, sino que permite realizar modificaciones o ampliaciones en la estructura de forma inmediata y limpia.
- Sistemas Pre-configurados: Gracias a la compatibilidad total de sus accesorios y piezas de unión, el sistema permite una configuración modular que reduce hasta en un 60% el tiempo de mano de obra en comparación con las estructuras tradicionales. Es una solución de ingeniería lista para montar que garantiza que el coste final de la instalación sea predecible y optimizado.
3- Precisión Estructural y Reparto de Cargas
El diseño de los perfiles y accesorios FAS sigue los principios de cálculo de estructuras de acero definidos
en el Eurocódigo 3 (EN 1993).
- Ajuste Milimétrico: Los perfiles cuentan con un estriado dentado que asegura el bloqueo mecánico de la unión, evitando deslizamientos ante las vibraciones de maquinaria pesada.
- Versatilidad de Montaje: Su diseño permite realizar ajustes en obra de forma sencilla, garantizando que el reparto de cargas en techos industriales sea homogéneo y respete la integridad de la cubierta.
Preguntas frecuentes (FAQS)
Principalmente, la eliminación de trabajos en caliente y un ahorro del 60% en el tiempo de montaje. Al ser una solución modular de unión en frío, no necesitas permisos especiales por riesgo de incendio ni personal de soldadura homologado. Además, evitas el daño térmico en los recubrimientos protectores, manteniendo la integridad anticorrosiva de toda la estructura desde el primer minuto.
Es un factor crítico: la mayoría de fabricantes de equipos de Aire Acondicionado anulan la garantía de la maquinaria si la bancada no está perfectamente nivelada. Una inclinación mínima provoca un reparto de aceite deficiente y vibraciones que dañan el compresor. El sistema FAS permite realizar ajustes milimétricos de nivelación incluso con el equipo ya presentado, asegurando que la instalación cumpla con los requisitos técnicos del fabricante.
Absolutamente. El sistema FAS está diseñado bajo los principios del Eurocódigo 3 (EN 1993) para estructuras de acero. A diferencia de otros sistemas, utilizamos tornillería con recubrimiento lamelar de zinc según ISO 10683, lo que elimina el riesgo de fragilización por hidrógeno. Esto garantiza que no se produzcan roturas súbitas bajo tensión, asegurando un reparto de cargas homogéneo y seguro sobre el techo industrial.
Porque en entornos urbanos e industriales, la contaminación y la humedad estancada en las cubiertas son altamente corrosivas. Mientras que el galvanizado estándar suele fallar a medio plazo, KlimaProof® ofrece más de 1.000 horas de resistencia en cámara de niebla salina (ISO 9227). Es la única forma de garantizar que la estructura no sufra degradación estructural y evitar visitas de mantenimiento no facturables por corrosión prematura.
El sistema FAS está diseñado para absorber armónicos y resistir el aflojamiento. Gracias al estriado dentado de los perfiles y al par de apriete del tornillo autorroscante FAS, se crea un bloqueo mecánico de alta fricción. A diferencia de las bancadas con tornillería convencional, esta unión no cede ante las vibraciones constantes de los motores, reduciendo el ruido por resonancia y la necesidad de reaprietes periódicos.
