Clip viga para abrazadera espesor 14-20 M6x9 recubrimiento negro

Certificación CE E90 – Certificación de resistencia al fuego por 90 minutos ÉMI – Centro de Innovación y Control de Calidad en Construcción cnbop-pib corrosion_resistance

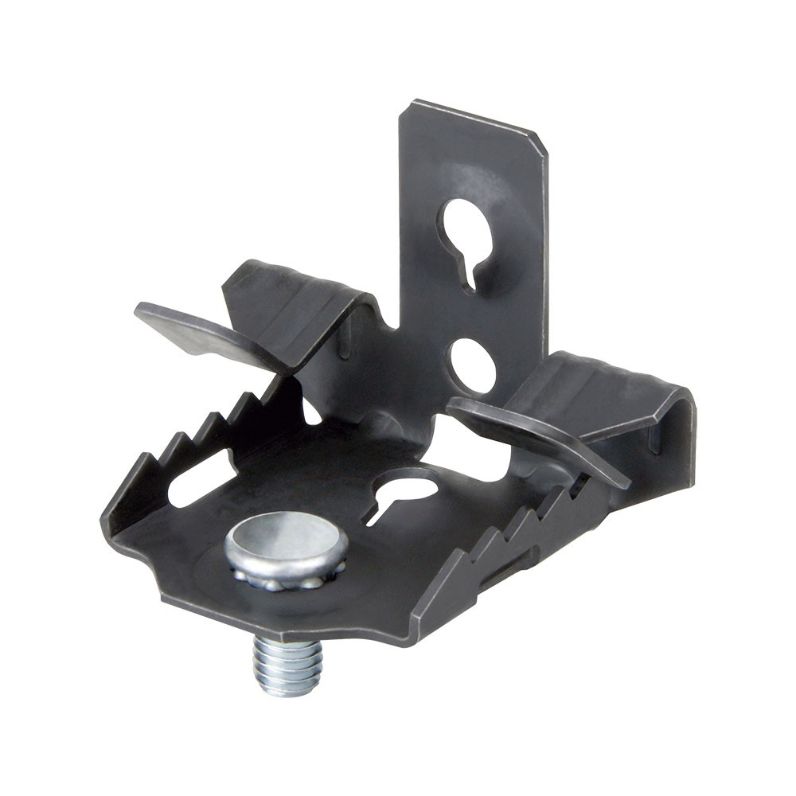

El clip de viga CAB para abrazadera con espesor de 14 a 20 y con recubrimiento pintado negro es apto para todo tipo de espesores de vigas.

Dispone de un tornillo métrico M6x9 mm para fijar abrazaderas o manguitos M6.

Este sistema de clip no necesita taladro ni soldadura y la fijación es rápida y sólida.

p_4_cab
Abrazadera de soporte CAB en una estructura de andamiaje de acero
p_4_cab
Abrazadera de soporte CAB en una estructura de andamiaje de acero
Ø tornillo (mm)
ds 6
Rosca interior
th M6
Longitud del tornillo (mm)
Ls 9
Long. mínima de ala [mm]
Lf 35
Baño
Pintado negro
Espesor de ala [mm]
tf 14-20
Material
Acero al carbono para muelles
Cantidad mínima
50
Peso
g 33.5
Dibujo técnico - CAB - ES
  • Tubo PVC
  • Tubos de cobre
  • Tubos de acero
  • Conexión de cajas
Características clave
  • Incorpora un tornillo rosca métrica M6x9
  • Para grosor de chapa entre 14-20 mm
  • Ancho de viga 35 mm
  • Carga recomendada hasta 45 kilos con factor de seguridad 3
Materiales adecuados
bm_steel_metal
Viga de acero
