Perfil MULTITUB 35x18x1,5 longitud 400 mm

CTM Centre Tecnològic – Innovación y tecnología

Perfil metálico de 400 mm de longitud, fabricado en acero y acabado galvanizado, diseñado para la fijación de la abrazadera Multitub MT. Dispone de un troquelado en cada uno de los extremos del perfil para facilitar el montaje con el anclaje. Además, los cantos son redondeados para evitar el corte de los cables.

El perfil PTTR y la abrazadera MT permiten hacer instalaciones de tubos o cables en paralelo en un espacio muy reducido comparado con sistemas tradicionales de instalación. Es ideal para aplicaciones en tunelería (alimentación de catenarias, cables de señalización, etc.), debido a la limitación de espacio.

Perfil multitub PTTR diseñado para fijación segura de conducciones en sistemas técnicos
Perfil multitub PTTR equipado con soportes para montaje seguro de conducciones múltiples
m_pttr_2
Perfil multitub PTTR diseñado para fijación segura de conducciones en sistemas técnicos
Perfil multitub PTTR equipado con soportes para montaje seguro de conducciones múltiples
m_pttr_2
Material del tornillo
Acero al carbono
Longitud (mm)
L 400
Apertura del perfil [mm]
C 16.5
Ancho (mm)
B 35
Altura del perfil [mm]
A 18
Espesor [mm]
S 1.5
Medidas agujeros perfil (mm)
D1xE 12x20
Cantidad mínima
20
Peso
g 343
Dibujo técnico - PTTR - ES
  • Tubos de acero
  • Tubos de cobre
  • Tubo multicapa
  • Tubo PVC
Características clave
  • Lateral con bordes redondeados para evitar arañazos durante su instalación
  • Agujero Ø12x20 mm para una fijación con anclaje pasante tipo BAP

Productos relacionados

m_mtt
logoapplus Símbolo libre de halógenos
942472MT

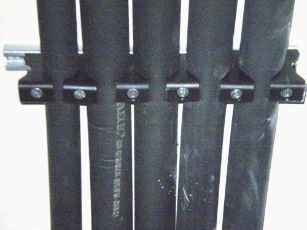

Abrazadera MULTITUB MT Ø24-72 mm
