Diámetro del agujero (mm)
d0 6
Profundidad de agujero (mm)
h1 22
Profundidad del anclaje (mm)
hnom 20
Longitud del anclaje [mm]
La 20
Profundidad de inserción (mm)
Is 4/5 Dübellänge
Material
Latón
Rosca interior
th M5
Cantidad mínima
100
Peso
g 1.89

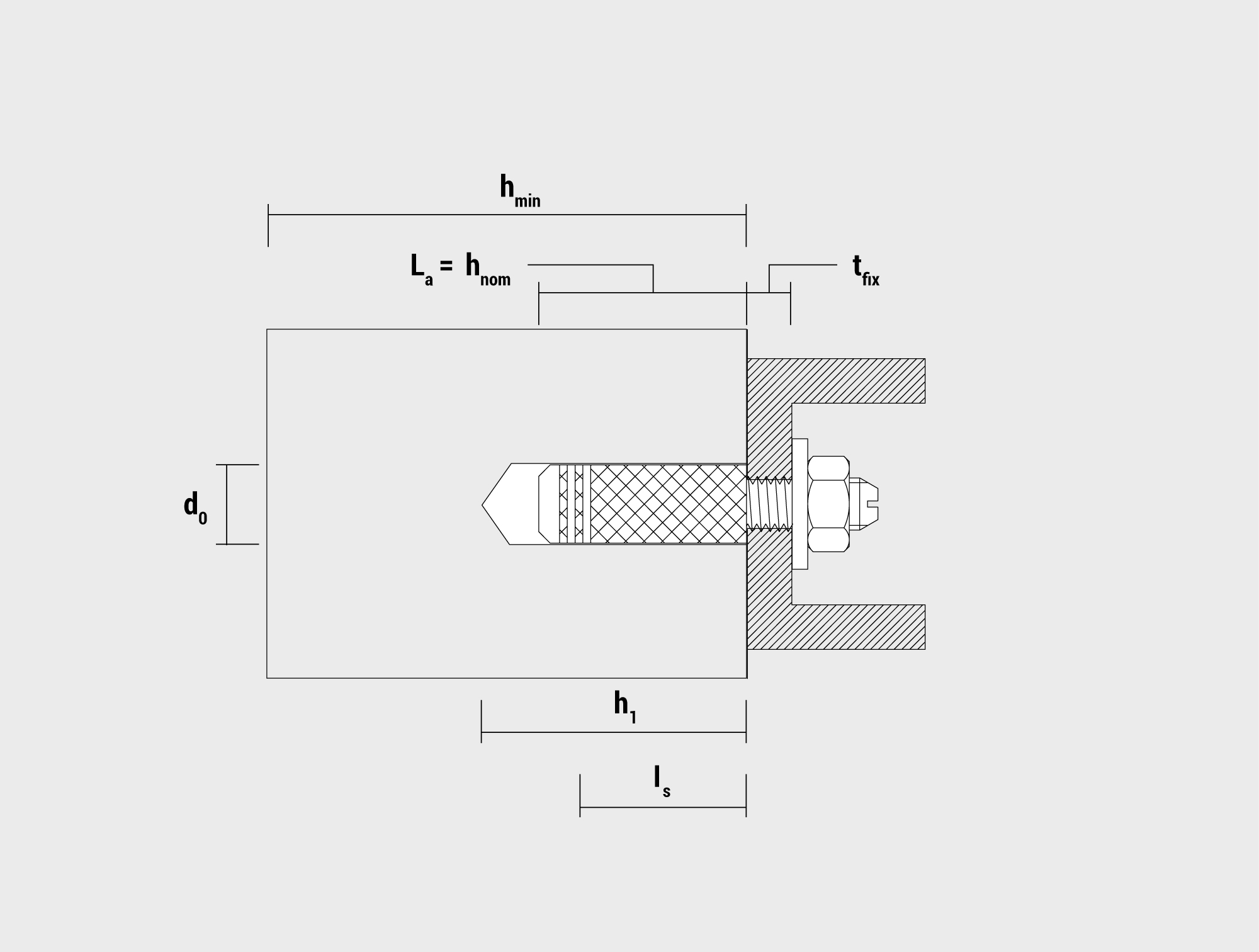

Dibujo técnico - ME - ES

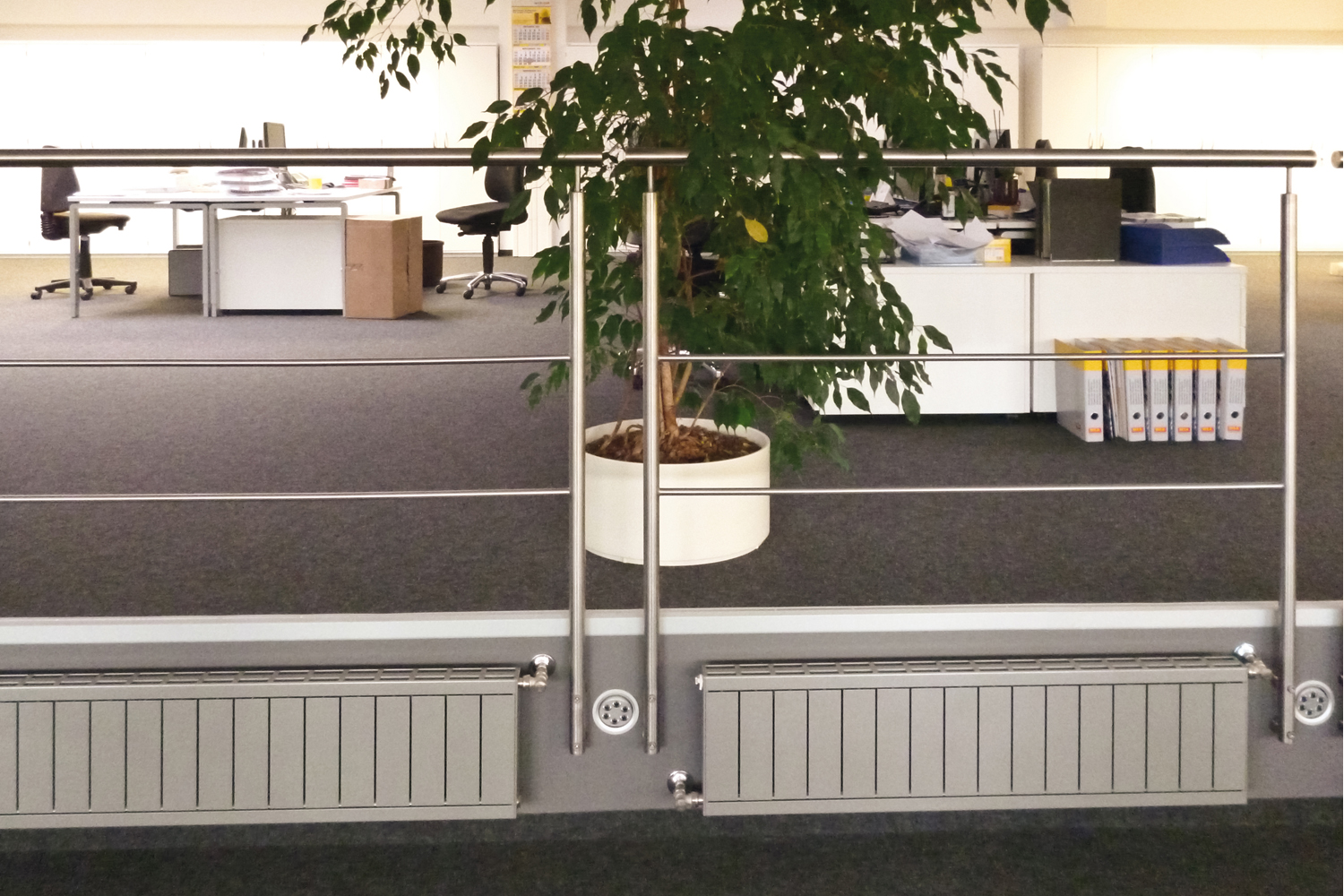

  • Estanterías de pared
  • Rieles de cortinas

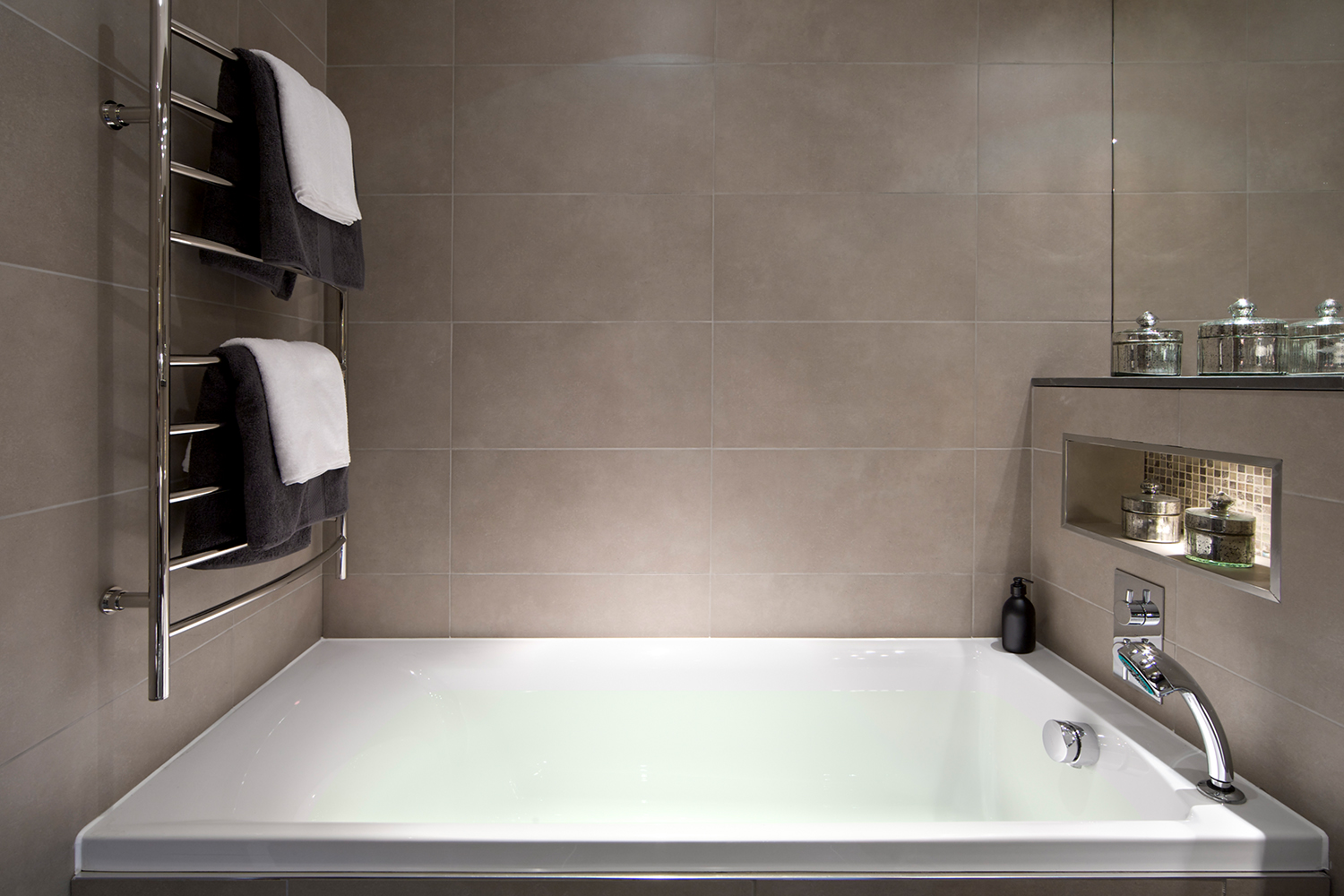

  • Fijaciones sanitarias
  • Abrazaderas
  • Subestructuras de fachadas

Características clave

  • La instalación no necesita herramienta

Materiales adecuados

Esta imagen muestra que el producto puede instalar en hormigón
Hormigón
bm_natural_stone
Piedra natural
bm_solid_stone
Piedra
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo

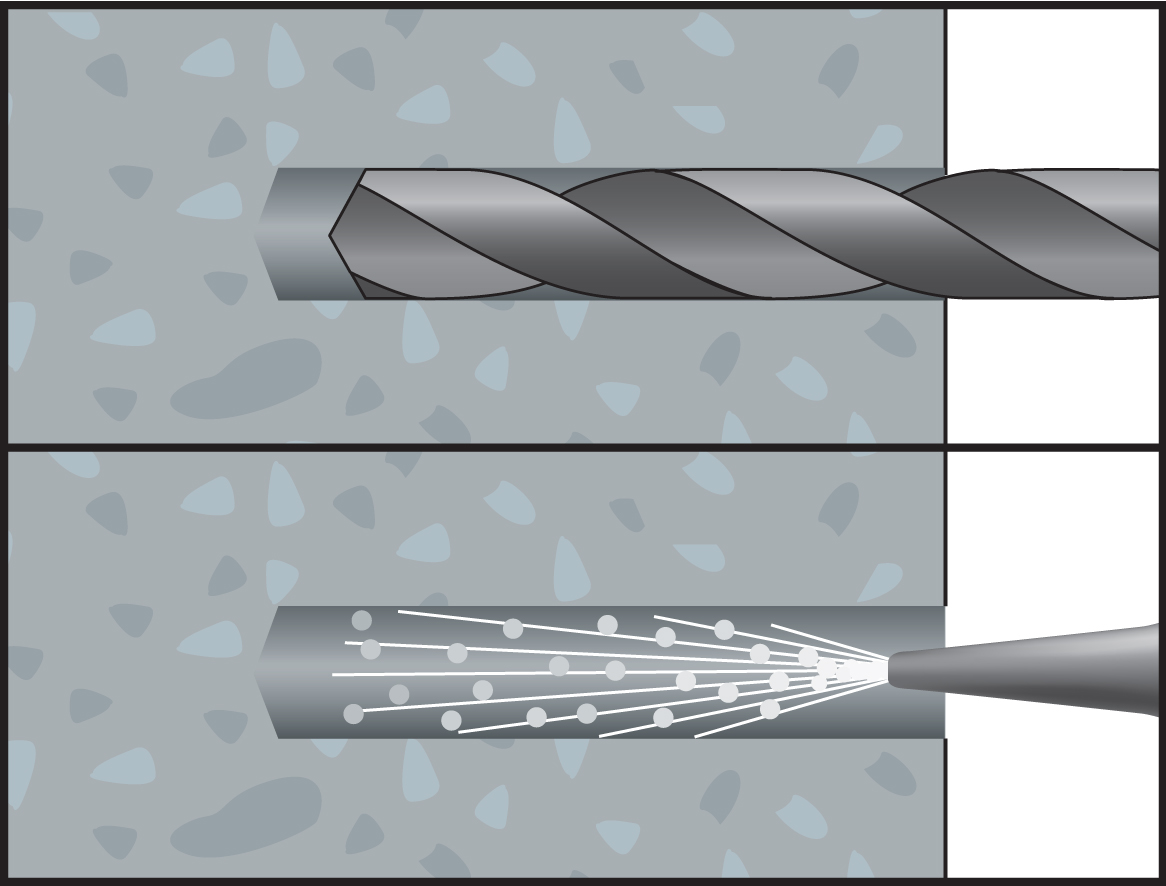

Ilustración del proceso de perforación y limpieza del agujero en hormigón antes de colocar el taco de latón ME con rosca interna para cargas medias

Ilustración del proceso de perforación y limpieza del agujero en hormigón antes de colocar el taco de latón ME con rosca interna para cargas medias

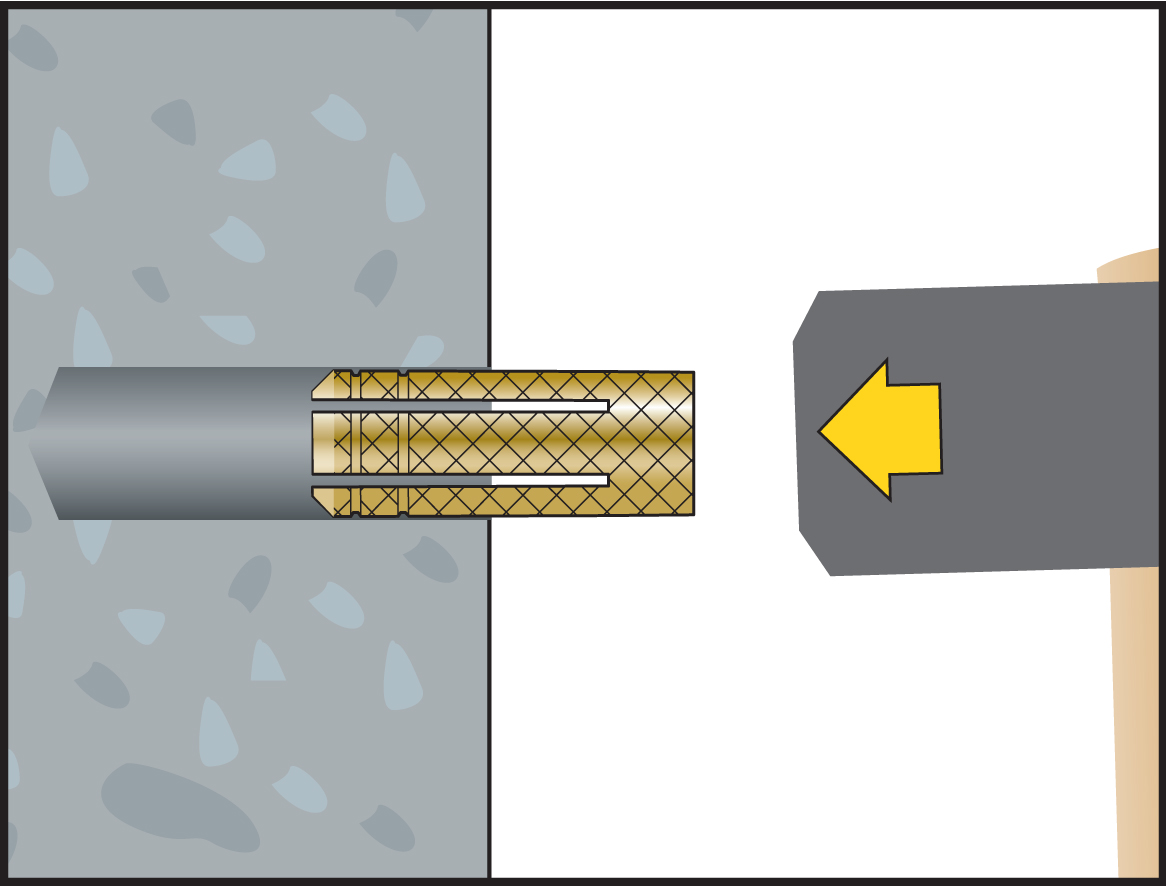

Ilustración del proceso de instalación del taco de latón ME en hormigón, introduciendo el taco en el agujero perforado con ayuda de un martillo

Ilustración del proceso de instalación del taco de latón ME en hormigón, introduciendo el taco en el agujero perforado con ayuda de un martillo

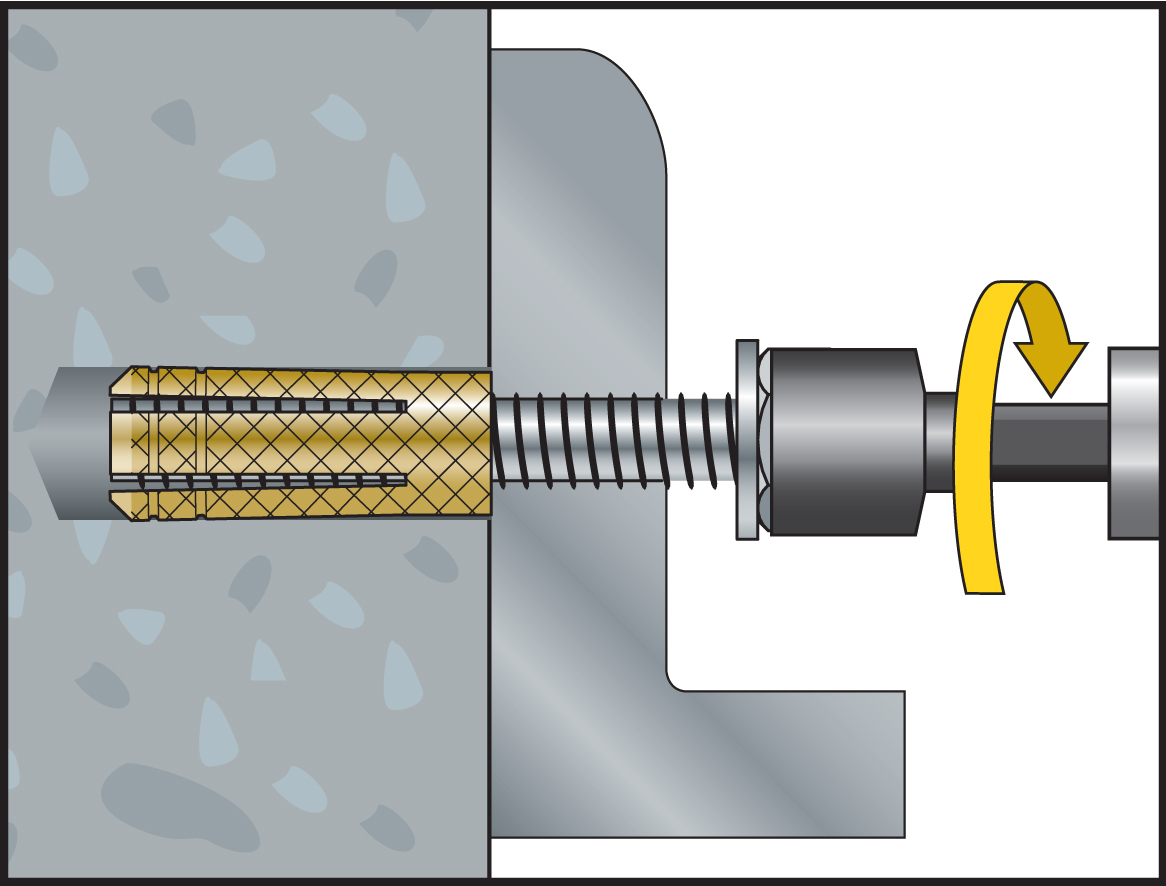

Ilustración del proceso de apriete del tornillo en el taco de latón ME con rosca interna, asegurando la pieza metálica sobre superficie de hormigón

Ilustración del proceso de apriete del tornillo en el taco de latón ME con rosca interna, asegurando la pieza metálica sobre superficie de hormigón

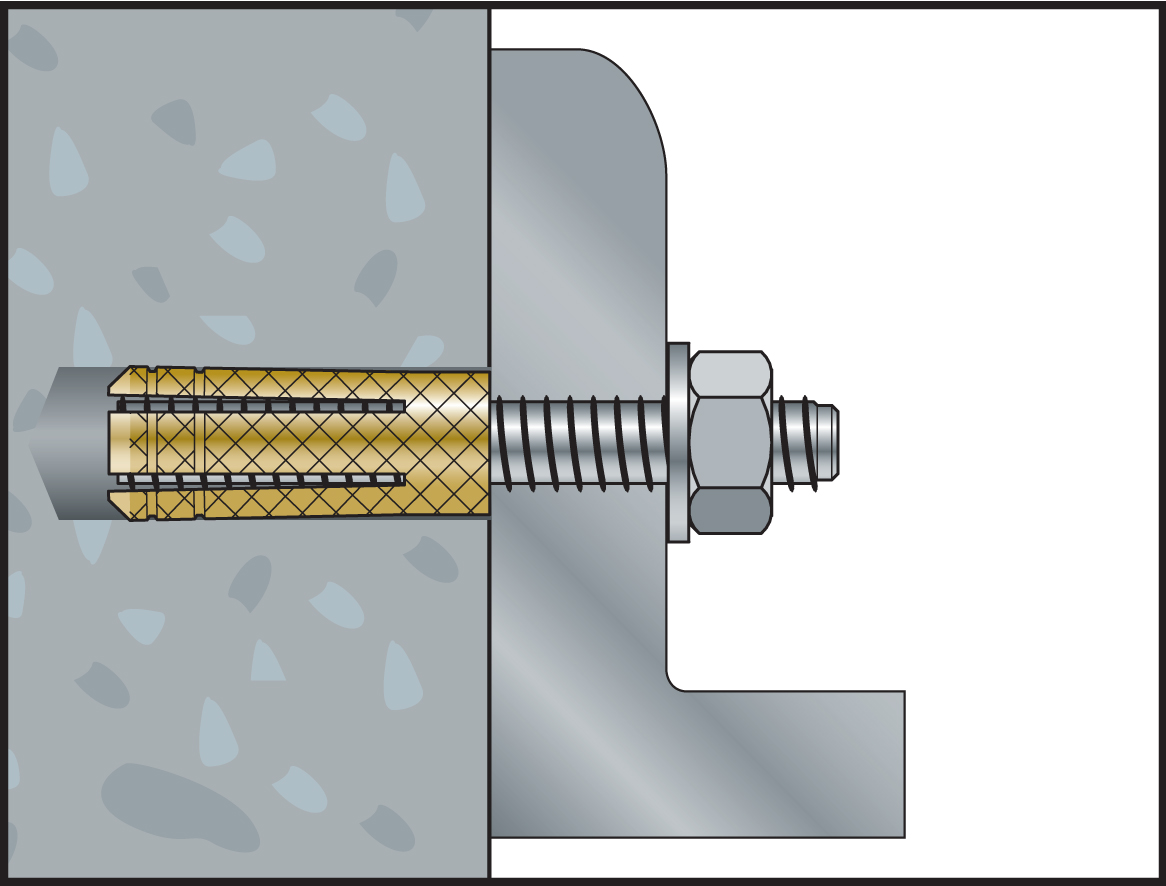

Ilustración del taco de latón ME con rosca interna instalado en hormigón, con tornillo y tuerca asegurando una pieza metálica

Ilustración del taco de latón ME con rosca interna instalado en hormigón, con tornillo y tuerca asegurando una pieza metálica
