Diámetro del agujero (mm)
d0 9
Longitud (mm)
L 60
Profundidad efectiva de anclaje (mm)
hef 45
Diámetro [mm]
Ø M6
Material del tornillo
Acero al carbono
Baño
Bicromatado
Cantidad mínima
50
Peso
g 27.8
Dibujo técnico - DNBOLT - ES
  • Perfiles metálicos
  • Barandillas
  • Farolas
  • Vallas
  • Mobiliario urbano

Características clave

  • Adecuado para montaje pasante de cargas medias
  • El cono con aletas anti-rotación facilita una expansión rápida y segura, y la camisa con protuberancias anti-rotación evita la rotación en el agujero
  • La camisa ha sido fabricada con chaflán progresivo para facilitar la expansión del cono

Materiales adecuados

Esta imagen muestra que el producto puede instalar en hormigón
Hormigón
bm_brick_solid
Ladrillo macizo

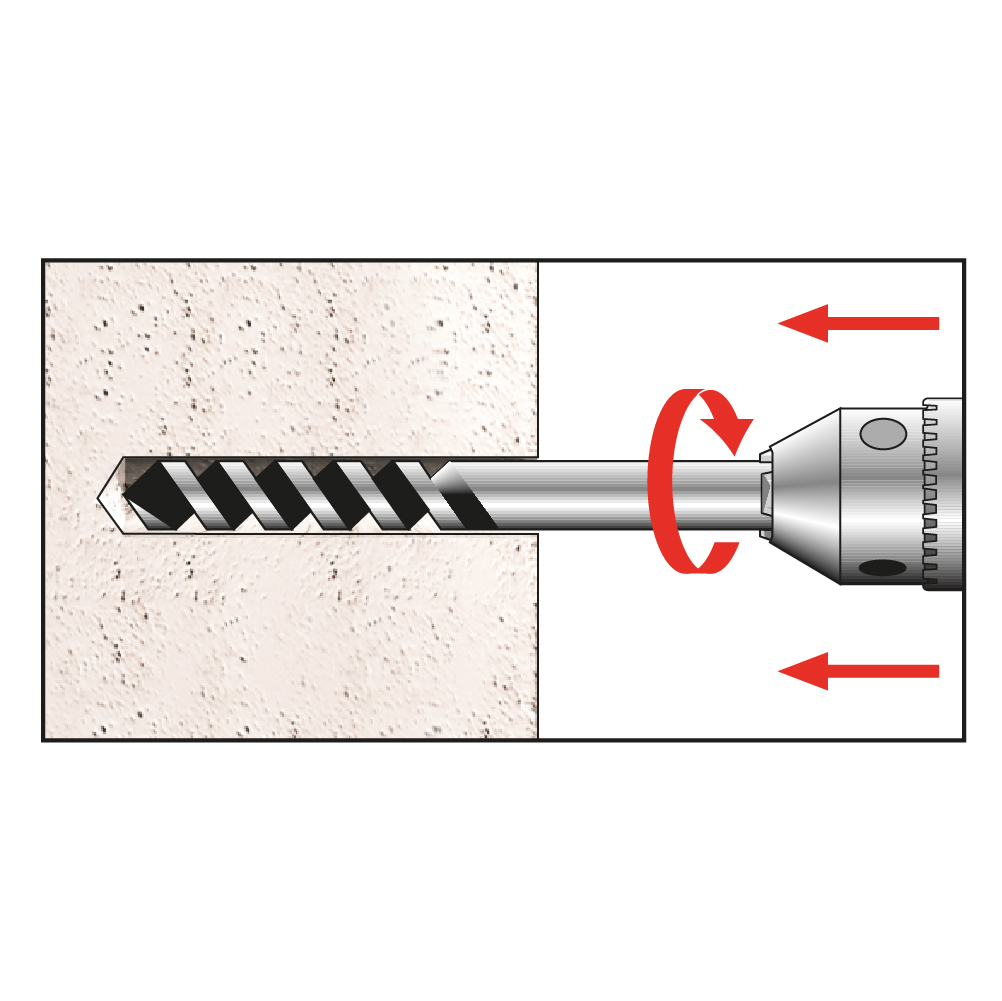

Paso 1

Paso 1

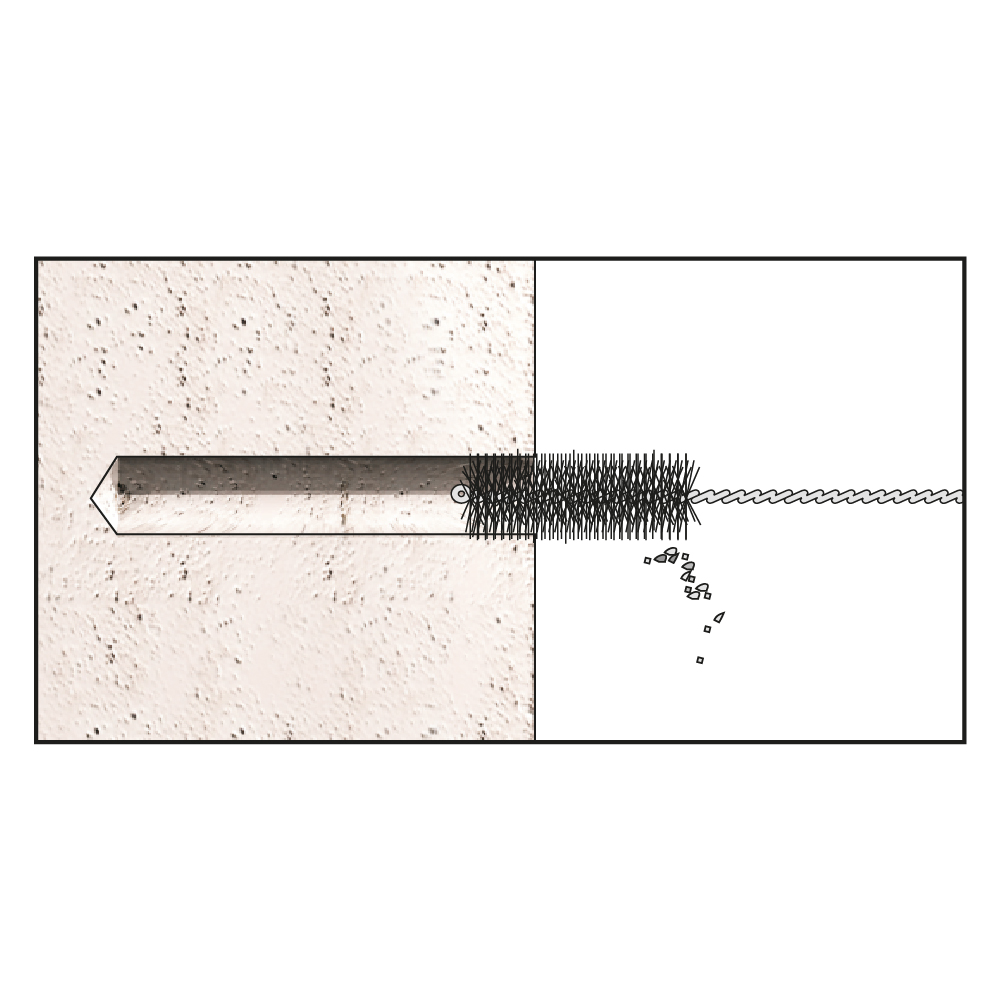

Paso 2

Paso 2

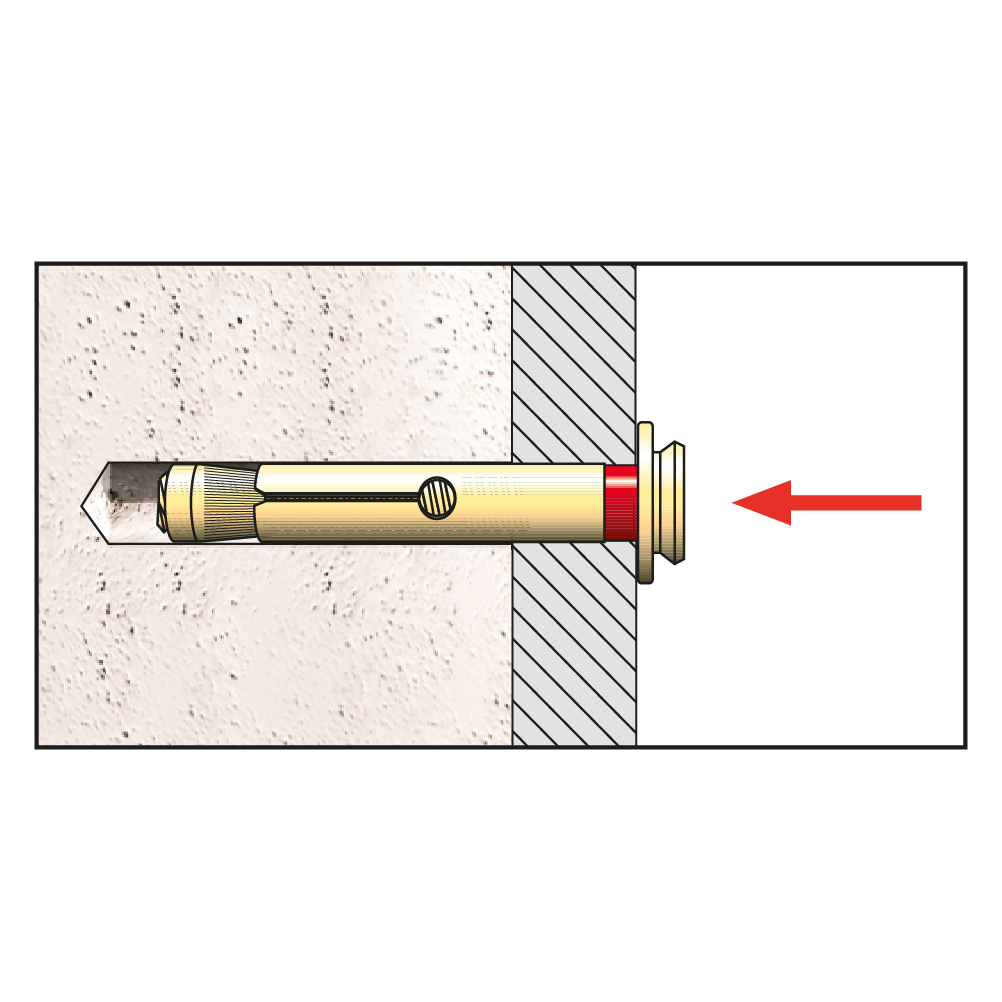

Paso 3

Paso 3

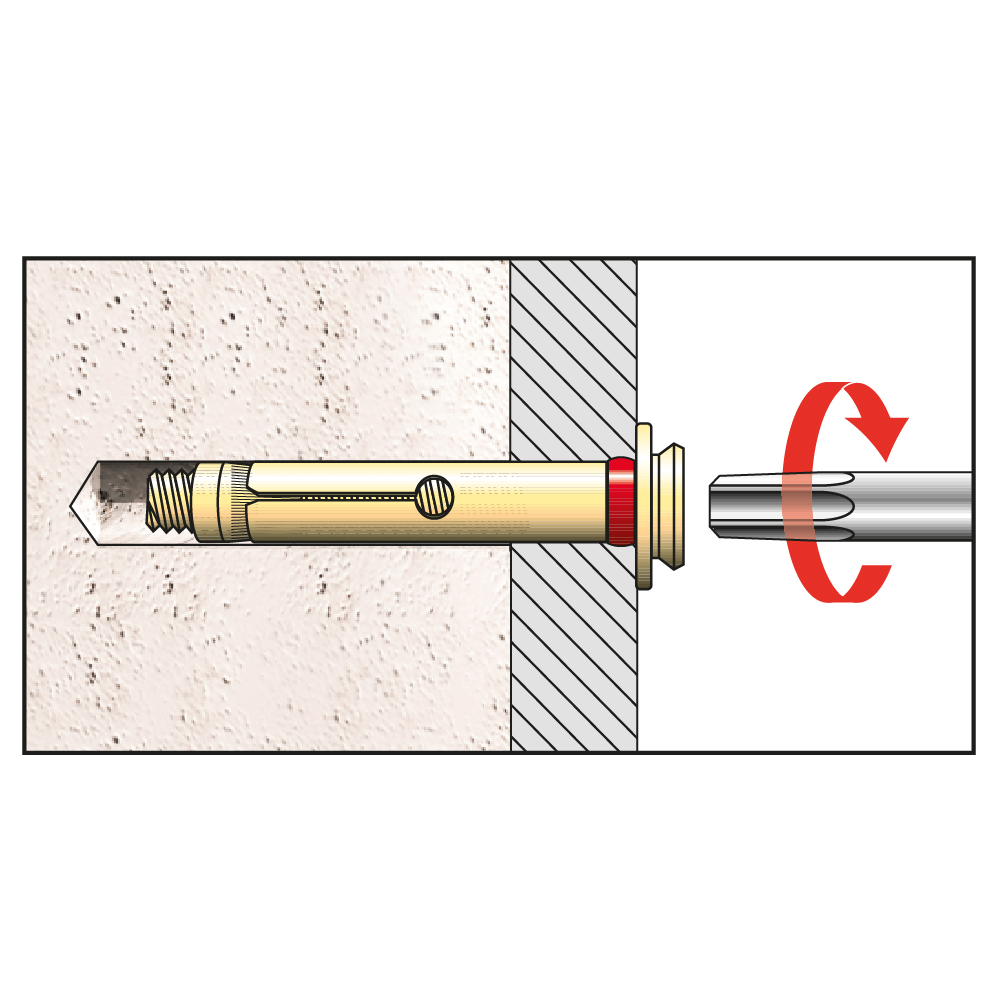

Paso 4

Paso 4

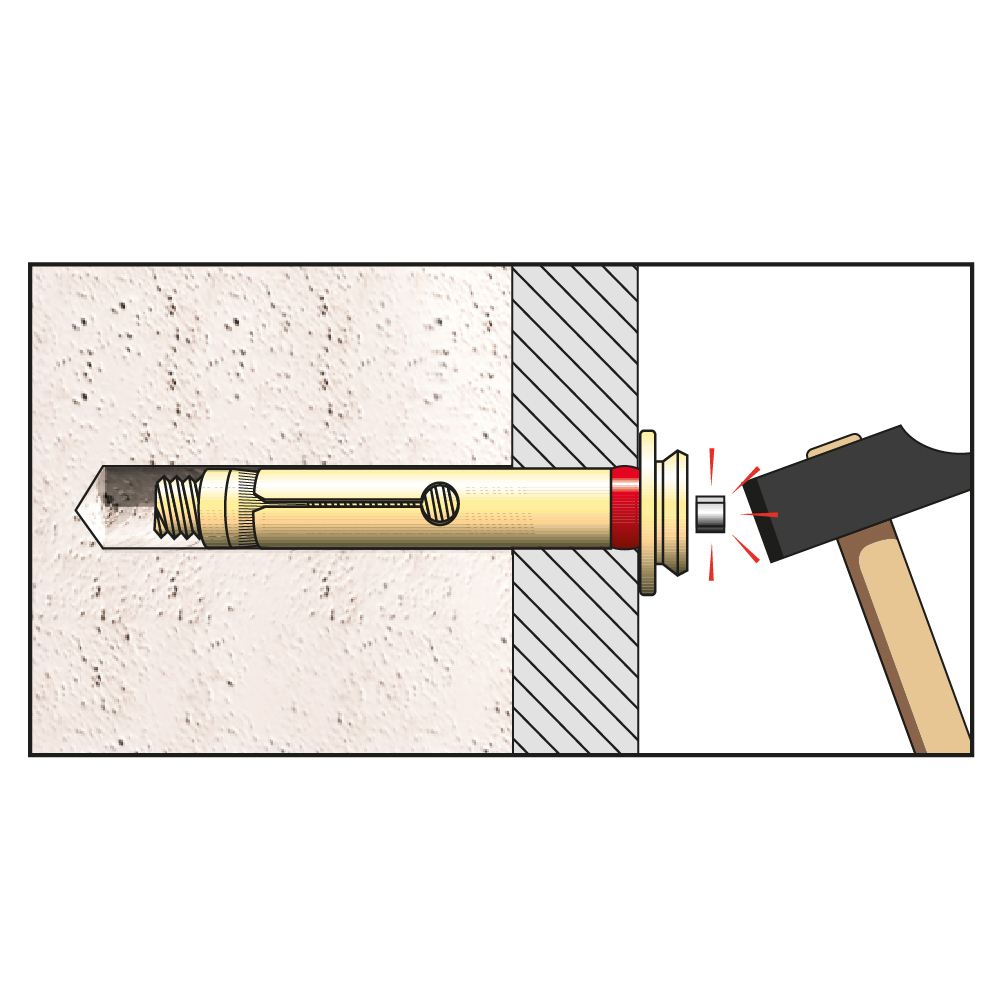

Paso 5

Paso 5

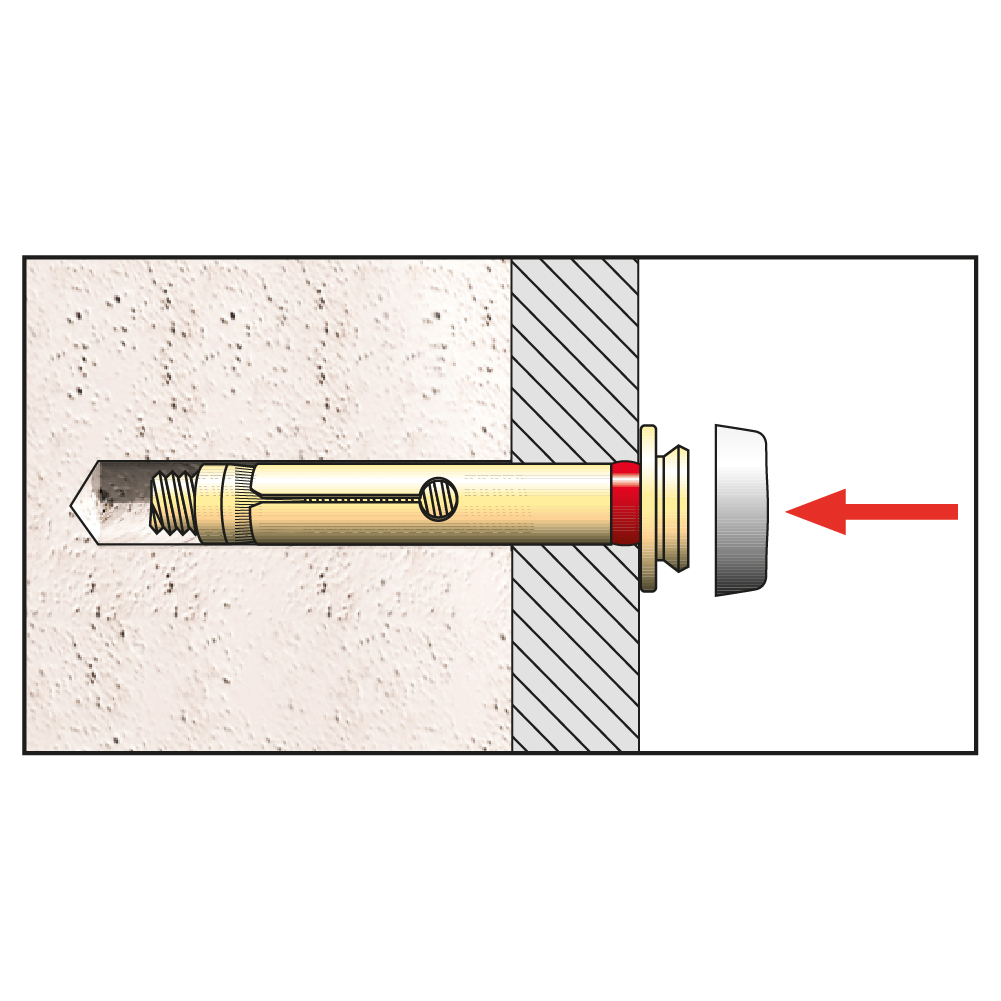

Paso 6

Paso 6
