Diámetro del agujero (mm)
d0 11
Profundidad de agujero (mm)
h1 55
Profundidad efectiva de anclaje (mm)
hef 37
Longitud del anclaje [mm]
La 60
Espesor (mm)
tfix 10
Tipo de rosca
th M8
Impronta del tornillo
Drive SW13
Tipo de taco
Cáncamo
Material del tornillo
Acero al carbono
Baño
Galvanizado
Cantidad mínima
50
Peso
g 62

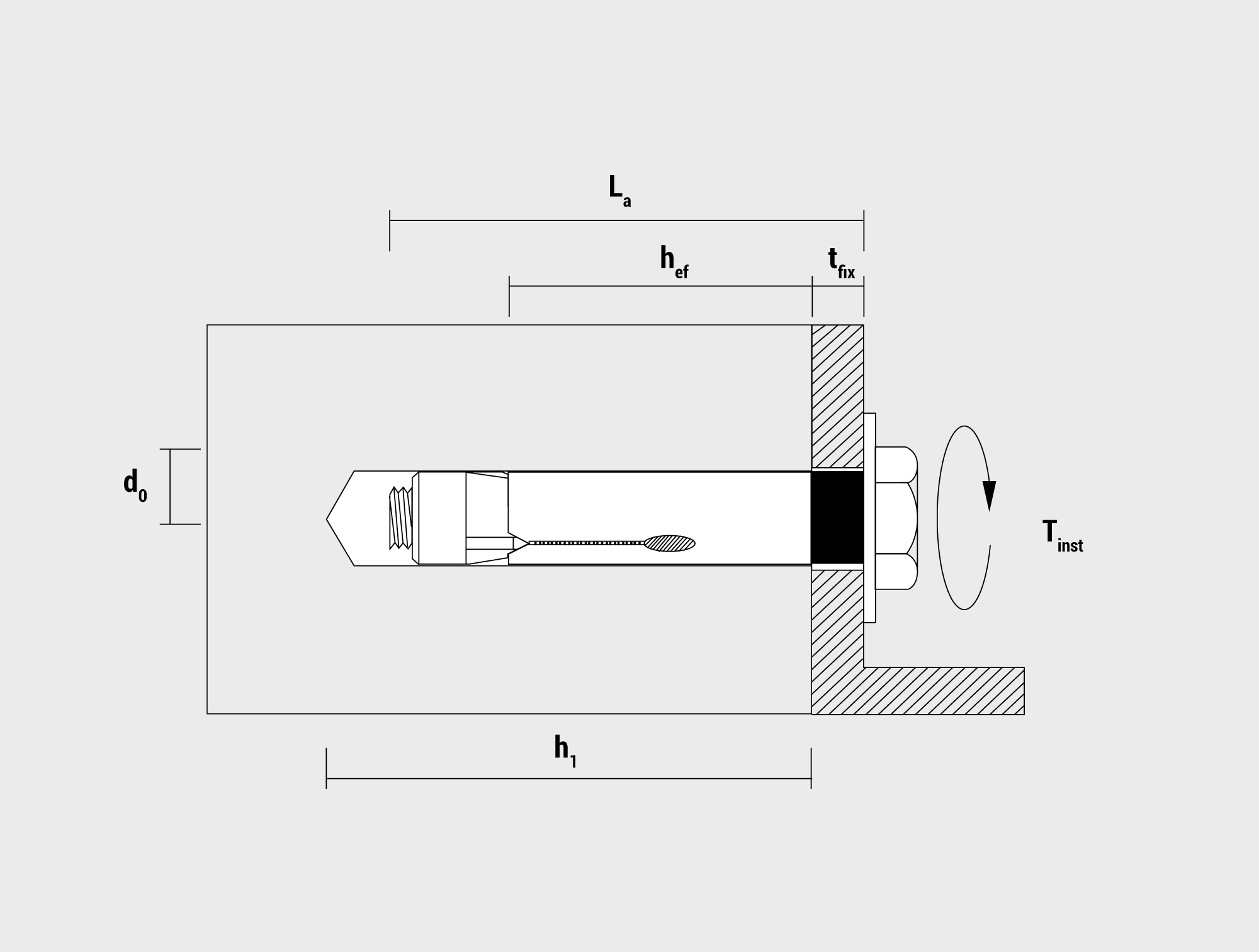

Dibujo técnico - DNBOLT - ES
  • Perfiles metálicos
  • Guardarrail
  • Farolas
  • Pasamanos
  • Consolas
  • Bandejas

Características clave

  • El anclaje de camisa Dnbolt es adecuado para fijaciones pasantes de carga media hasta 1000 Kg
  • El cono con aletas antirrotación permite una expansión rápida y segura
  • La camisa con protuberancias anti-giro evita la rotación en el orificio.
  • La camisa ha sido fabricada con chaflán progresivo para facilitar la expansión del cono

Materiales adecuados

Esta imagen muestra que el producto puede instalar en hormigón
Hormigón
bm_brick_solid
Ladrillo macizo
Ilustración mostrando el proceso de perforación en hormigón con broca y posterior limpieza del orificio con aire para instalar el anclaje metálico antigiro Dynabolt DT

Ilustración mostrando el proceso de perforación en hormigón con broca y posterior limpieza del orificio con aire para instalar el anclaje metálico antigiro Dynabolt DT

Ilustración mostrando la colocación del anclaje metálico antigiro hexagonal Dynabolt DT dentro del orificio perforado en hormigón, con la pieza a fijar alineada

Ilustración mostrando la colocación del anclaje metálico antigiro hexagonal Dynabolt DT dentro del orificio perforado en hormigón, con la pieza a fijar alineada

Ilustración mostrando el apriete del anclaje metálico antigiro hexagonal Dynabolt DT con llave, fijando la pieza contra la superficie de hormigón

Ilustración mostrando el apriete del anclaje metálico antigiro hexagonal Dynabolt DT con llave, fijando la pieza contra la superficie de hormigón

Ilustración mostrando el anclaje metálico antigiro hexagonal Dynabolt DT completamente instalado y fijado en hormigón, con la pieza asegurada

Ilustración mostrando el anclaje metálico antigiro hexagonal Dynabolt DT completamente instalado y fijado en hormigón, con la pieza asegurada
