Ø tornillo (mm)
ds 7.5
Longitud del tornillo (mm)
Ls 112
Diámetro del agujero (mm)
d0 6
Impronta del tornillo
Drive TX30
Tipo de cabeza
Head Cabeza redonda
Diámetro de cabeza (mm)
dh 8.3
Material
Acero
Baño
Galvanizado
Agujero pasante (mm)
df 6.2
Cantidad mínima
100
Peso
g 22.43
Dibujo técnico del Tornillo fijación marcos FBS con sus medidas
  • Puertas
Características clave
  • La rosca especial y la punta fresada reduce el par de apriete, por lo tanto, permite una mayor duración de la batería
  • Fácil y rápida instalación
  • Adecuado para diferentes tipos de ventanas y una gran variedad de materiales base
  • Con estrías debajo de la cabeza para acabados al ras en el marco de la ventana
  • Para el montaje con separación sin expansión del la fijación
  • Pequeño taladro diámetro sólo 6 mm
  • Para conocer la profundidad de taladro y la profundidad de inserción del tornillo en diferentes materiales base, consulte la tabla técnica
Materiales adecuados
Esta imagen muestra que el producto puede instalar en hormigón
Hormigón
bm_natural_stone
Piedra natural
bm_aerated_concrete
Hormigón poroso
bm_brick_solid
Ladrillo macizo
bm_brick_hollow
Ladrillo hueco
bm_sand-lime_hollow_brick
Ladrillo hueco silicocalcáreo

Instalación de Tornillo de premarcos FBS-Z 7,5-112 cabeza cilindrica, cincado

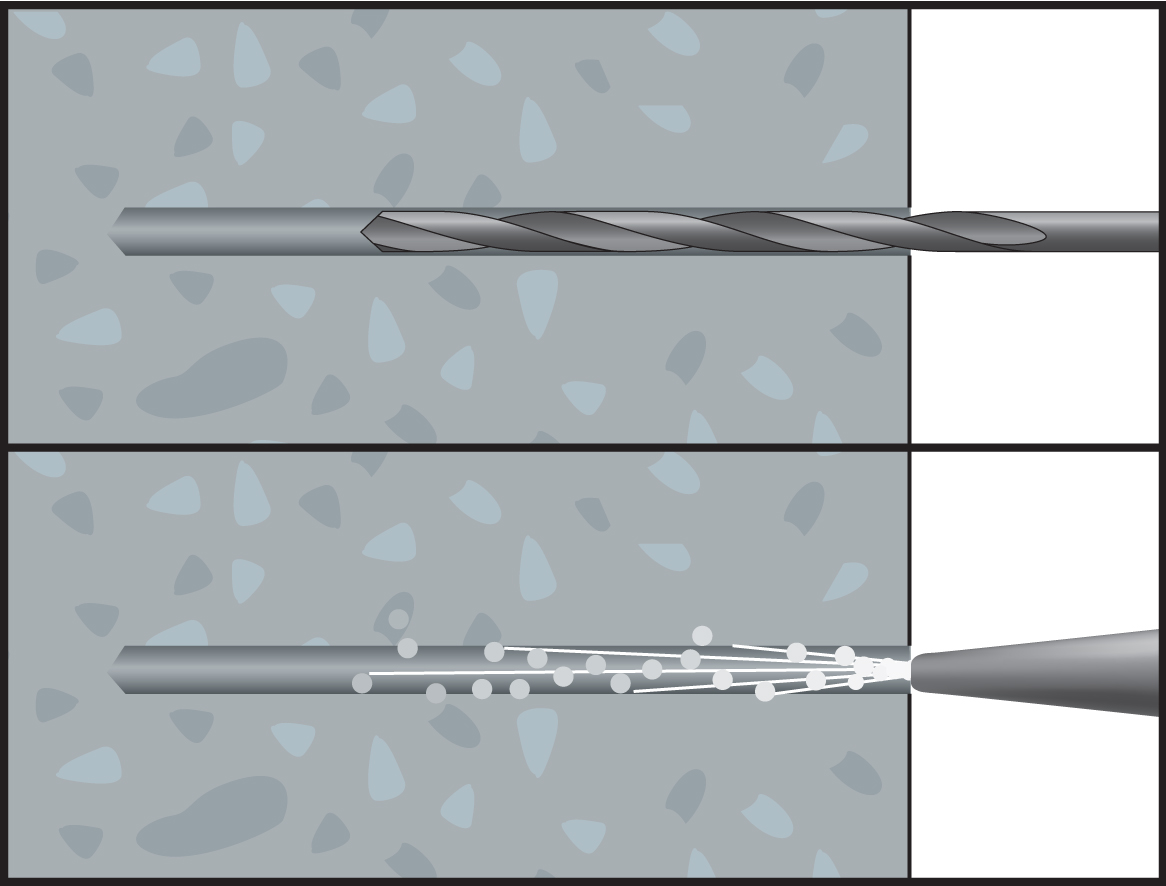

Ilustración del proceso de taladrado y limpieza del agujero antes de colocar tornillo fijación marcos FBS en obra

Ilustración del proceso de taladrado y limpieza del agujero antes de colocar tornillo fijación marcos FBS en obra

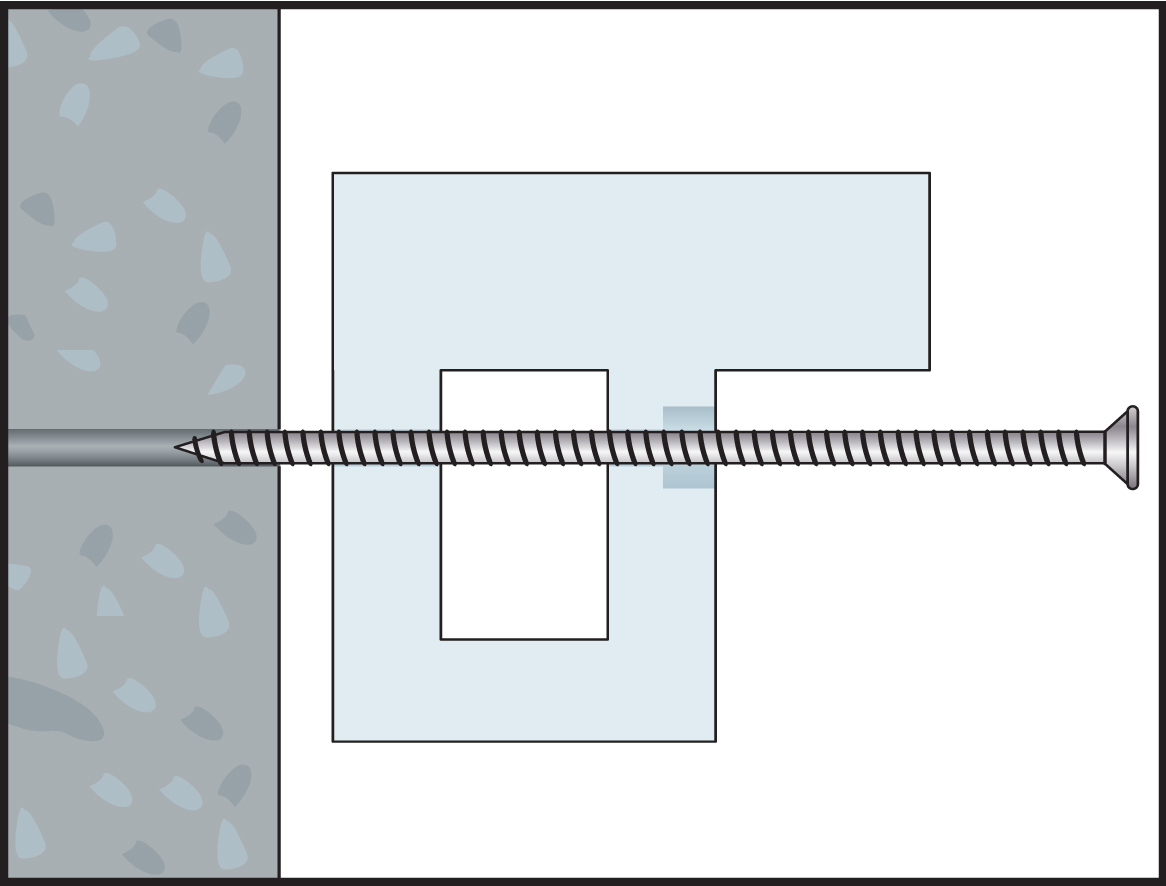

Ilustración del tornillo fijación marcos FBS atravesando el marco y anclado en la pared para instalación segura

Ilustración del tornillo fijación marcos FBS atravesando el marco y anclado en la pared para instalación segura

Ilustración del ajuste final del tornillo fijación marcos FBS con atornillador para fijar el marco en la pared

Ilustración del ajuste final del tornillo fijación marcos FBS con atornillador para fijar el marco en la pared

Ilustración del tornillo fijación marcos FBS totalmente ajustado para asegurar el marco en la pared

Ilustración del tornillo fijación marcos FBS totalmente ajustado para asegurar el marco en la pared
