Estructuras para placas solares según el tipo de cubierta: teja, chapa y cubierta plana
Estructuras para placas solares según el tipo de cubierta: teja, chapa y cubierta plana
En este artículo, te explicamos qué tipos de estructuras para placas solares existen según el tipo de cubierta (teja, chapa metálica o cubierta plana), y cómo se adaptan a cada tejado para garantizar una fijación segura, una buena estanqueidad y un rendimiento óptimo de la instalación fotovoltaica.
¿Qué es una estructura para placas solares?
Antes de comparar referencias, conviene entender qué aporta una estructura para placas solares y qué decisiones condicionan su diseño. Una estructura solar es el conjunto de perfiles, fijaciones y accesorios que soportan los paneles fotovoltaicos en la cubierta, transmitiendo las cargas de viento y nieve al edificio y manteniendo la instalación estable durante toda su vida útil.
A la hora de definir la estructura para placas solares adecuada, influyen tres decisiones clave:
- Tipo de cubierta: teja (mixta, curva o plana), chapa metálica (sándwich, trapezoidal, ondulada) o cubierta plana de hormigón.
- Tipo de montaje: coplanar (panel paralelo a la cubierta) o estructura inclinada (triángulos o sistema Este Oeste).
- Objetivo de la instalación: priorizar máximo rendimiento anual, mínima intervención en la cubierta o rapidez de instalación.
En instalaciones residenciales predominan las estructuras coplanares para placas solares sobre teja y chapa, mientras que en naves y edificios con cubierta plana son habituales las estructuras inclinadas que mejoran la captación solar con sistemas que reducen tiempos de montaje.

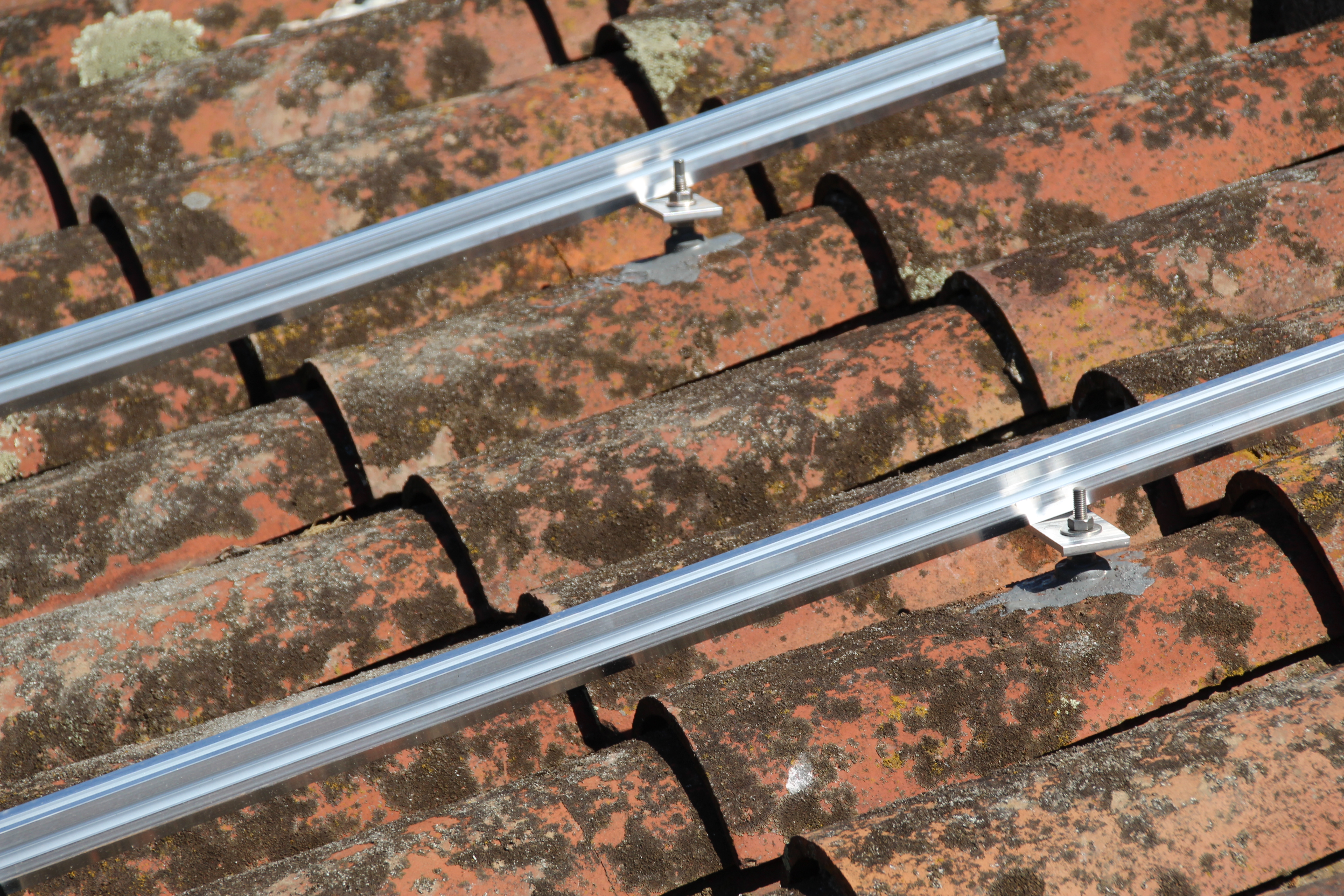

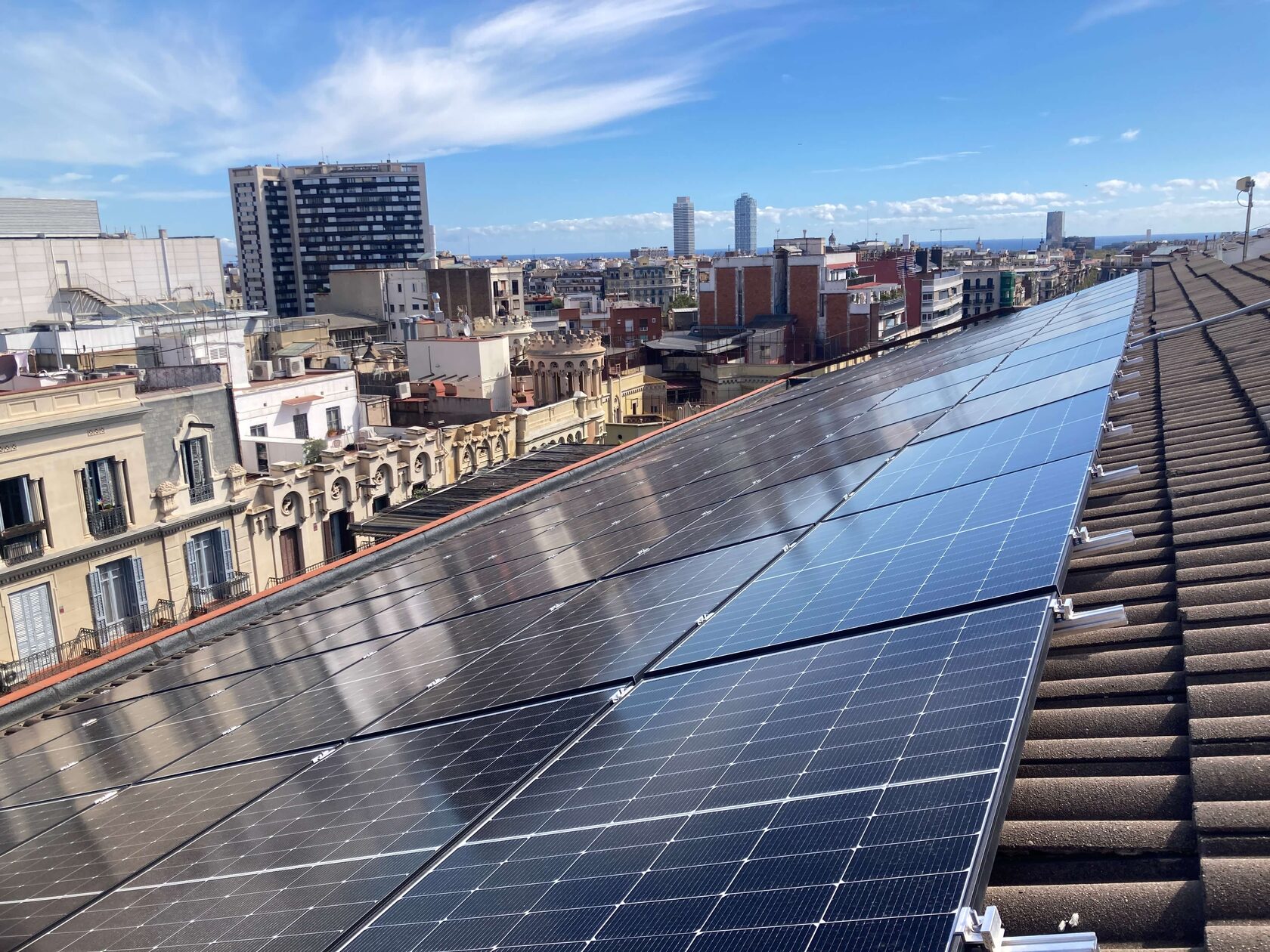

Estructura para placas solares en cubierta de teja
En cubiertas de teja (mixta, curva o plana) la prioridad es combinar estanqueidad, fijación segura al forjado y rapidez de instalación. Las estructuras fotovoltaicas se basan en perfiles de aluminio y sistemas de fijación pasateja o salvateja que permiten anclar al soporte estructural sin romper ni desplazar la teja.
Las soluciones típicas para este tipo de cubierta incluyen:
- Espárragos pasateja con base clip, que atraviesan la teja hasta la estructura resistente y permiten clipar el perfil sin herramientas complejas.
- Fijaciones salvateja para montaje coplanar, que elevan ligeramente el punto de apoyo del perfil sin dañar la teja y manteniendo la impermeabilización.
- Perfiles de aluminio específicos para estructura solar y grapas intermedias/finales, que sujetan el módulo fotovoltaico con una instalación rápida y ordenada.
Este tipo de estructura coplanar para placas solares es muy habitual en viviendas unifamiliares y pequeñas cubiertas inclinadas donde interesa seguir la pendiente existente, cumplir CTE y Eurocódigo 9 en cargas de viento y nieve y mantener un acabado limpio y homogéneo.
Para este tipo de cubiertas, en CELO disponemos del sistema solar clipado, una estructura para placas solares que permite montar los perfiles y las grapas mediante clipaje, sin necesidad de herramientas especiales. Gracias a este diseño, se puede ahorrar hasta un 50% de tiempo en la instalación respecto a soluciones atornilladas tradicionales, manteniendo al mismo tiempo una fijación segura y estable incluso en condiciones climáticas adversas.
En cubiertas de teja (mixta, curva o plana) la prioridad es combinar estanqueidad, fijación segura al forjado y rapidez de instalación. Las estructuras fotovoltaicas se basan en perfiles de aluminio y sistemas de fijación pasateja o salvateja que permiten anclar al soporte estructural sin romper ni desplazar la teja.
Las soluciones típicas para este tipo de cubierta incluyen:
- Espárragos pasateja con base clip, que atraviesan la teja hasta la estructura resistente y permiten clipar el perfil sin herramientas complejas.
- Fijaciones salvateja para montaje coplanar, que elevan ligeramente el punto de apoyo del perfil sin dañar la teja y manteniendo la impermeabilización.
- Perfiles de aluminio específicos para estructura solar y grapas intermedias/finales, que sujetan el módulo fotovoltaico con una instalación rápida y ordenada.
Este tipo de estructura coplanar para placas solares es muy habitual en viviendas unifamiliares y pequeñas cubiertas inclinadas donde interesa seguir la pendiente existente, cumplir CTE y Eurocódigo 9 en cargas de viento y nieve y mantener un acabado limpio y homogéneo.
Para este tipo de cubiertas, en CELO disponemos del sistema solar clipado, una estructura para placas solares que permite montar los perfiles y las grapas mediante clipaje, sin necesidad de herramientas especiales. Gracias a este diseño, se puede ahorrar hasta un 50% de tiempo en la instalación respecto a soluciones atornilladas tradicionales, manteniendo al mismo tiempo una fijación segura y estable incluso en condiciones climáticas adversas.

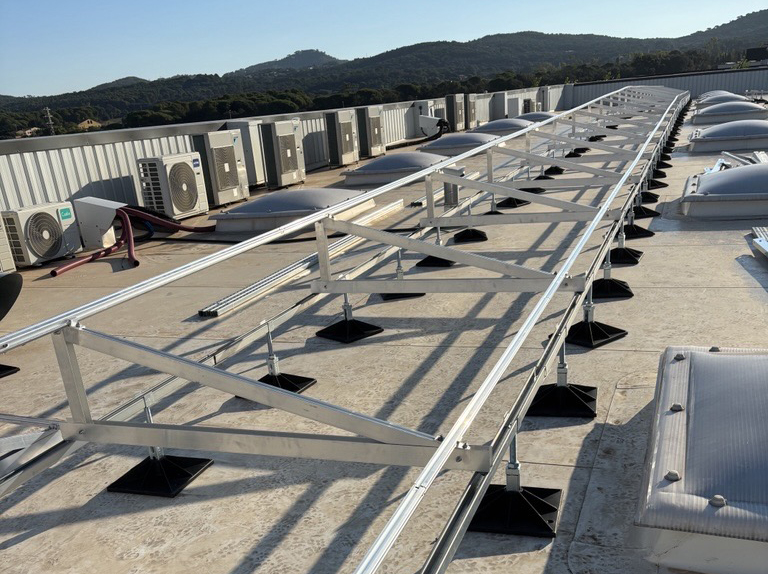

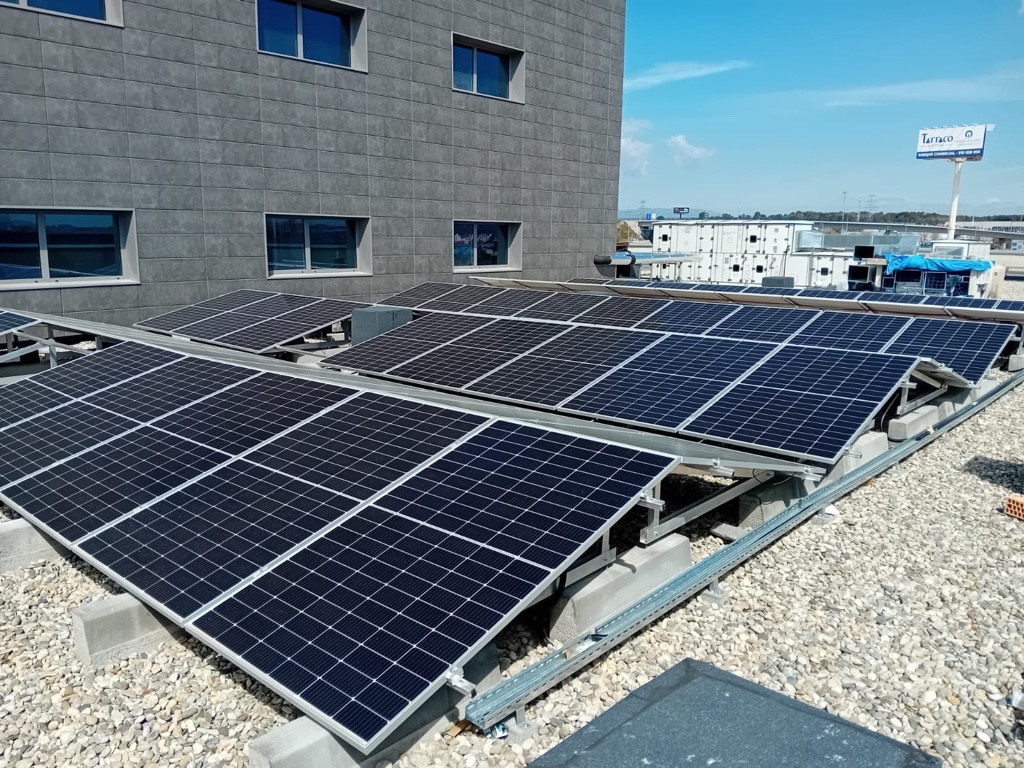

Estructuras para placas solares en cubierta plana
En cubiertas planas de hormigón o invertidas, el reto no es tanto la fijación al soporte como conseguir inclinación y estabilidad sin perforar la lámina impermeabilizante. Aquí las estructuras para placas solares suelen ser inclinadas, con triángulos o sistemas Este‑Oeste que mejoran el rendimiento energético.
En este tipo de cubierta destacan tres conceptos clave:
- Soportes inclinados de 15º y 30º: permiten orientar los módulos y aumentar la captación solar, adaptando la inclinación a la latitud y al perfil de consumo.
- Sistema Este Oeste 10º: equilibra la producción a lo largo del día, reduce sombras entre filas y aprovecha mejor la superficie disponible, muy interesante en cubiertas planas con limitación de cargas.
- Montaje sin perforar la impermeabilización: las estructuras se dimensionan para trabajar lastradas o con soluciones que preservan la lámina, cumpliendo CTE y Eurocódigo 9 y evitando filtraciones.
El diseño modular de estas estructuras facilita un montaje rápido, repetitivo y preciso en grandes superficies, reduciendo tiempos de instalación y asegurando estabilidad frente a viento y nieve. En este tipo de cubiertas, además, se puede recurrir al sistema solar clipado, que permite fijar la estructura mediante clipaje y simplifica aún más la instalación.
En cubiertas planas de hormigón o invertidas, el reto no es tanto la fijación al soporte como conseguir inclinación y estabilidad sin perforar la lámina impermeabilizante. Aquí las estructuras para placas solares suelen ser inclinadas, con triángulos o sistemas Este‑Oeste que mejoran el rendimiento energético.
En este tipo de cubierta destacan tres conceptos clave:
- Soportes inclinados de 15º y 30º: permiten orientar los módulos y aumentar la captación solar, adaptando la inclinación a la latitud y al perfil de consumo.
- Sistema Este Oeste 10º: equilibra la producción a lo largo del día, reduce sombras entre filas y aprovecha mejor la superficie disponible, muy interesante en cubiertas planas con limitación de cargas.
- Montaje sin perforar la impermeabilización: las estructuras se dimensionan para trabajar lastradas o con soluciones que preservan la lámina, cumpliendo CTE y Eurocódigo 9 y evitando filtraciones.
El diseño modular de estas estructuras facilita un montaje rápido, repetitivo y preciso en grandes superficies, reduciendo tiempos de instalación y asegurando estabilidad frente a viento y nieve. En este tipo de cubiertas, además, se puede recurrir al sistema solar clipado, que permite fijar la estructura mediante clipaje y simplifica aún más la instalación.
En cubiertas planas de hormigón o invertidas, el reto no es tanto la fijación al soporte como conseguir inclinación y estabilidad sin perforar la lámina impermeabilizante. Aquí las estructuras para placas solares suelen ser inclinadas, con triángulos o sistemas Este‑Oeste que mejoran el rendimiento energético.
En este tipo de cubierta destacan tres conceptos clave:
- Soportes inclinados de 15º y 30º: permiten orientar los módulos y aumentar la captación solar, adaptando la inclinación a la latitud y al perfil de consumo.
- Sistema Este Oeste 10º: equilibra la producción a lo largo del día, reduce sombras entre filas y aprovecha mejor la superficie disponible, muy interesante en cubiertas planas con limitación de cargas.
- Montaje sin perforar la impermeabilización: las estructuras se dimensionan para trabajar lastradas o con soluciones que preservan la lámina, cumpliendo CTE y Eurocódigo 9 y evitando filtraciones.
El diseño modular de estas estructuras facilita un montaje rápido, repetitivo y preciso en grandes superficies, reduciendo tiempos de instalación y asegurando estabilidad frente a viento y nieve. En este tipo de cubiertas, además, se puede recurrir al sistema solar clipado, que permite fijar la estructura mediante clipaje y simplifica aún más la instalación

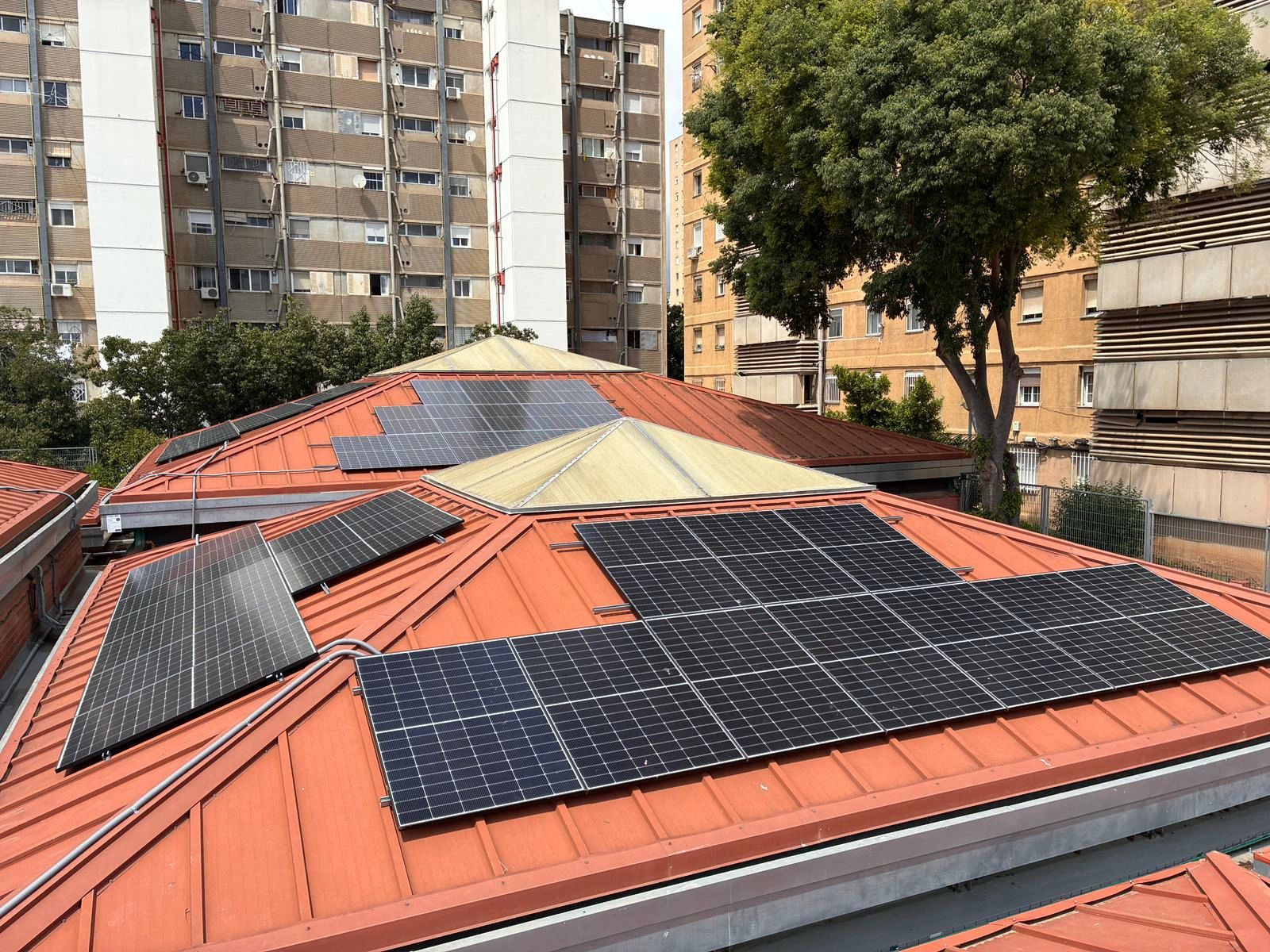

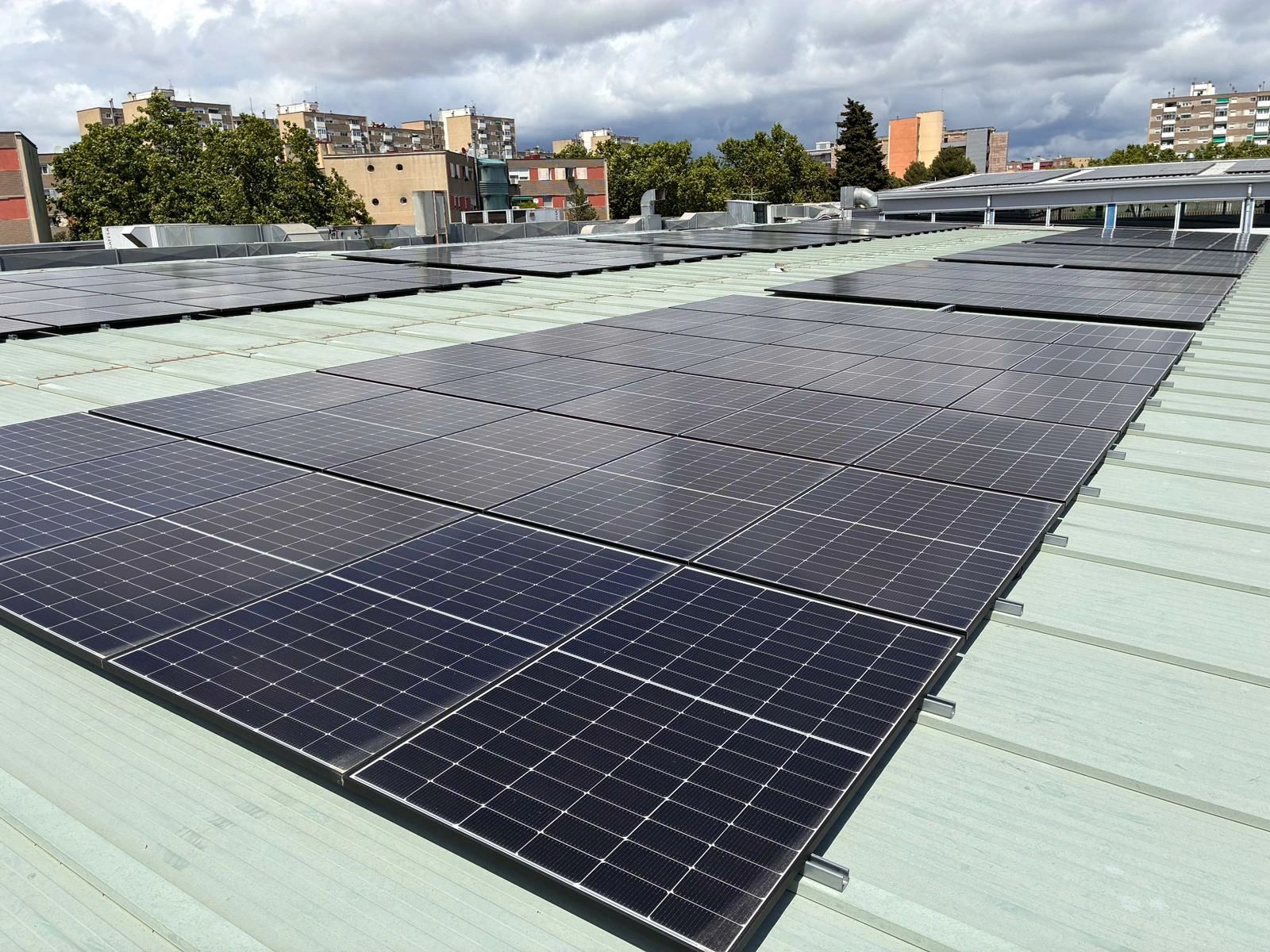

Estructuras para placas solares en cubierta metálica
En cubiertas metálicas (chapa simple, sándwich, ondulada o trapezoidal), la clave es conseguir una estructura fotovoltaica que se adapte a los nervios de la chapa y garantice fijaciones estancas y resistentes . Estas cubiertas suelen estar presentes en naves industriales y edificios logísticos donde prima la rapidez de montaje y el mínimo impacto en la producción.
Las soluciones habituales en chapa metálica incorporan:
- Perfiles y accesorios específicos que se fijan sobre la chapa siguiendo sus nervios, con elementos estancos para evitar filtraciones.
- Sistemas modulares en tramos (por ejemplo, 150, 300 o 550 mm) pensados para repartir cargas y facilitar el replanteo en cubiertas grandes.
- Configuraciones coplanares o ligeramente inclinadas, ideales para instalaciones de autoconsumo industrial donde la cubierta ya tiene una pendiente suficiente.
En este tipo de cubierta, una buena estructura para placas solares debe resistir vibraciones, dilataciones y cargas de viento, a la vez que mantiene el aislamiento de la cubierta sándwich y la estanqueidad del conjunto.
Para este tipo de cubiertas, en CELO disponemos del sistema solar FastClip, una estructura para placas solares diseñada para fijarse directamente sobre chapa o panel sándwich mediante elementos clipados. Este sistema permite montar los paneles de forma rápida y ordenada, reduciendo hasta un 50% el tiempo de instalación frente a soluciones atornilladas tradicionales, y ofreciendo una fijación resistente y estable incluso en cubiertas expuestas a viento, lluvia y dilataciones propias del entorno industrial.
En cubiertas metálicas (chapa simple, sándwich, ondulada o trapezoidal), la clave es conseguir una estructura fotovoltaica que se adapte a los nervios de la chapa y garantice fijaciones estancas y resistentes . Estas cubiertas suelen estar presentes en naves industriales y edificios logísticos donde prima la rapidez de montaje y el mínimo impacto en la producción.
Las soluciones habituales en chapa metálica incorporan:
- Perfiles y accesorios específicos que se fijan sobre la chapa siguiendo sus nervios, con elementos estancos para evitar filtraciones.
- Sistemas modulares en tramos (por ejemplo, 150, 300 o 550 mm) pensados para repartir cargas y facilitar el replanteo en cubiertas grandes.
- Configuraciones coplanares o ligeramente inclinadas, ideales para instalaciones de autoconsumo industrial donde la cubierta ya tiene una pendiente suficiente.
En este tipo de cubierta, una buena estructura para placas solares debe resistir vibraciones, dilataciones y cargas de viento, a la vez que mantiene el aislamiento de la cubierta sándwich y la estanqueidad del conjunto.
Para este tipo de cubiertas, en CELO disponemos del sistema solar FastClip, una estructura para placas solares diseñada para fijarse directamente sobre chapa o panel sándwich mediante elementos clipados. Este sistema permite montar los paneles de forma rápida y ordenada, reduciendo hasta un 50% el tiempo de instalación frente a soluciones atornilladas tradicionales, y ofreciendo una fijación resistente y estable incluso en cubiertas expuestas a viento, lluvia y dilataciones propias del entorno industrial.
Cómo elegir la estructura para placas solares según tu cubierta
A la hora de elegir la mejor estructura para placas solares, puedes seguir este esquema práctico, siempre centrado en teja, chapa metálica y cubierta plana, que son los escenarios donde se aplican las soluciones descritas:
Cubierta de teja (mixta, curva o plana)
- Tipo de estructura: coplanar con espárragos pasateja o salvateja.
- Configuración habitual: paralela a la cubierta.
- Claves técnicas: fijación al soporte estructural, estanqueidad y compatibilidad con distintos tipos de teja.
Cubierta de chapa metálica
- Tipo de estructura: coplanar sobre chapa con perfiles y tramos.
- Configuración habitual: paralela o con ligera pendiente.
- Claves técnicas: adaptación a nervios, fijación estanca y montaje rápido en naves industriales.
Cubierta plana
- Tipo de estructura: estructura inclinada o sistema Este‑Oeste.
- Configuración habitual: inclinaciones de 10º, 15º o 30º.
- Claves técnicas: sin perforar la impermeabilización, estabilidad frente a viento y nieve, cumplimiento CTE/EC9.
Tipos de cubierta
Tipos de estructura
Configuración habitual
Claves técnicas principales
Teja (mixta, curva, plana)
Coplanar con espárragos pasateja o salvateja
Paralela a la cubierta
Fijación al soporte estructural, estanqueidad, compatibilidad con distintos tipos de teja
Chapa metálica
Coplanar sobre chapa con perfiles y tramos
Paralela o ligera pendiente
Adaptación a nervios, fijación estanca, montaje rápido en naves industriales
Cubierta plana
Estructura inclinada o sistema Este‑Oeste
10º, 15º o 30º
Sin perforar impermeabilización, estabilidad frente a viento y nieve, cumplimiento CTE/EC9
Además de la cubierta, conviene valorar:
- Orientación e inclinación necesarias para maximizar producción según el perfil de consumo.
- Sombras cercanas y distancias entre filas de módulos, especialmente en estructuras inclinadas.
- Requisitos normativos y de cálculo estructural, asegurando que la estructura para placas solares está dimensionada para las cargas de viento y nieve de la zona.
- Que la instalación se realice siempre con sistemas certificados y respaldados por garantía del fabricante.
Preguntas frecuentes (FAQS)
La estructura coplanar es ideal cuando la cubierta ya tiene una buena orientación e inclinación, o cuando la estética y la integración arquitectónica son prioritarias. La estructura inclinada (triángulos o Este‑Oeste) se recomienda en cubiertas planas o cuando se busca optimizar al máximo la producción ajustando el ángulo de los paneles.
En cubiertas planas es habitual utilizar estructuras que trabajan con lastre o soluciones específicas para no perforar la lámina impermeabilizante. En cubiertas de teja o chapa, la fijación sí suele ir hasta el soporte estructural, pero utilizando elementos diseñados para garantizar estanqueidad y compatibilidad con la cubierta.
Las inclinaciones más habituales se sitúan entre 10º y 30º. Ángulos como 15º o 30º son muy comunes para maximizar la producción anual, mientras que configuraciones de unos 10º en sistemas Este‑Oeste ayudan a aprovechar mejor la superficie y a reducir sombras entre filas.
Sí. Una estructura para placas solares bien dimensionada y orientada puede marcar una diferencia importante en la producción anual: la inclinación, la orientación, la separación entre filas y la forma de fijar los módulos influyen en las pérdidas por sombras, suciedad y temperatura. Por eso es clave elegir un sistema adaptado al tipo de cubierta y al clima de la zona.
No siempre. Aunque muchos sistemas son versátiles y se adaptan a distintas dimensiones de módulo mediante grapas regulables y perfiles universales, es importante comprobar la compatibilidad con el grosor y las medidas del panel, así como con la disposición en vertical u horizontal.
Conclusión
Elegir la estructura para placas solares adecuada empieza siempre por entender el tipo de cubierta y las necesidades de la instalación. Si alineas correctamente estos factores —teja, chapa o cubierta plana; coplanar o inclinada; requisitos de estanqueidad y cálculo estructural— la estructura deja de ser un problema y se convierte en la base de una instalación fotovoltaica segura, duradera y con el rendimiento que esperas durante toda su vida útil.
