  2. Anclaje metálico espárrago BAZ 16-123/5, Inox A4, Homologado opción 1

    Símbolo ETA Marcado CE – Certificación de cumplimiento de normativa europea i_opcion1_homlog i_r120_loghom

    El anclaje metálico esparrago homologado CE opción 1 BAZ es adecuado para fijar una amplia variedad de elementos en hormigón fisurado y no fisurado. Debido a su larga rosca permite una mayor flexibilidad, también en instalaciones separadas de la pared. La perfecta transición entre el cono y el manguito de expansión asegura una fiable y de alta expansión. La cabeza del anclaje BAZ está especialmente protegida para soportar los impactos de inserción.

    El anclaje metálico BAZ alcanza valores de carga elevados incluso con pequeñas distancias al borde y al eje. Introducción rápida y segura del anclaje debido a la especial geometría del clip. El diseño del cono de expansión facilita la instalación del anclaje también en orificio pasante a través de la madera.

    p_baz_a4
    Dibujo técnico - BAZ - ES
    t_ba_de
    Ilustración del proceso de perforación en hormigón con broca para preparar el orificio donde se instalará el anclaje BAZ zincado
    Limpieza del orificio en hormigón con cepillo para instalación de anclaje BAZ
    Limpieza del orificio en hormigón con pera de aire para instalación de anclaje BAZ
    Colocación y apriete del anclaje BAZ zincado en hormigón
    p_baz_a4
    Dibujo técnico - BAZ - ES
    t_ba_de
    Ilustración del proceso de perforación en hormigón con broca para preparar el orificio donde se instalará el anclaje BAZ zincado
    Limpieza del orificio en hormigón con cepillo para instalación de anclaje BAZ
    Limpieza del orificio en hormigón con pera de aire para instalación de anclaje BAZ
    Colocación y apriete del anclaje BAZ zincado en hormigón
    Diámetro del agujero (mm)
    d0 16
    Profundidad de agujero (mm)
    h1 110
    Profundidad efectiva de anclaje (mm)
    hef 85
    Longitud del anclaje [mm]
    La 123
    Espesor (mm)
    tfix 5
    Tipo de rosca
    th M16
    Material
    Acero inoxidable A4
    Cantidad mínima
    10
    Peso
    g 209.9
    Dibujo técnico - BAZ - ES
    Instalación de estructura metálica en granja con anclaje espárrago homologado BAZ
    Instalación de terraza con anclaje metálico espárrago BAZ para altas cargas
    • Guardarrail
    Características clave
    • Las protuberancias en el clip aseguran un buen agarre y un apriete rápido del anclaje
    • Vástago y rosca estampados en frío dándole al anclaje BAZ una alta precisión y resistencia
    • La cabeza del anclaje evita la destrucción de la rosca mientras se introduce con martillo.
    • El redondeo de la punta facilita la inserción del anclaje en el orificio, especialmente cuando se instala a través de madera
    • El ajuste perfecto entre cono y clip asegura una expansión fiable y cargas elevadas consistentes
    Materiales adecuados
    bm_concrete
    Hormigón
    bm_natural_stone
    Piedra natural densa

    Instalación de Anclaje metálico espárrago BAZ 16-123/5, Inox A4, Homologado opción 1

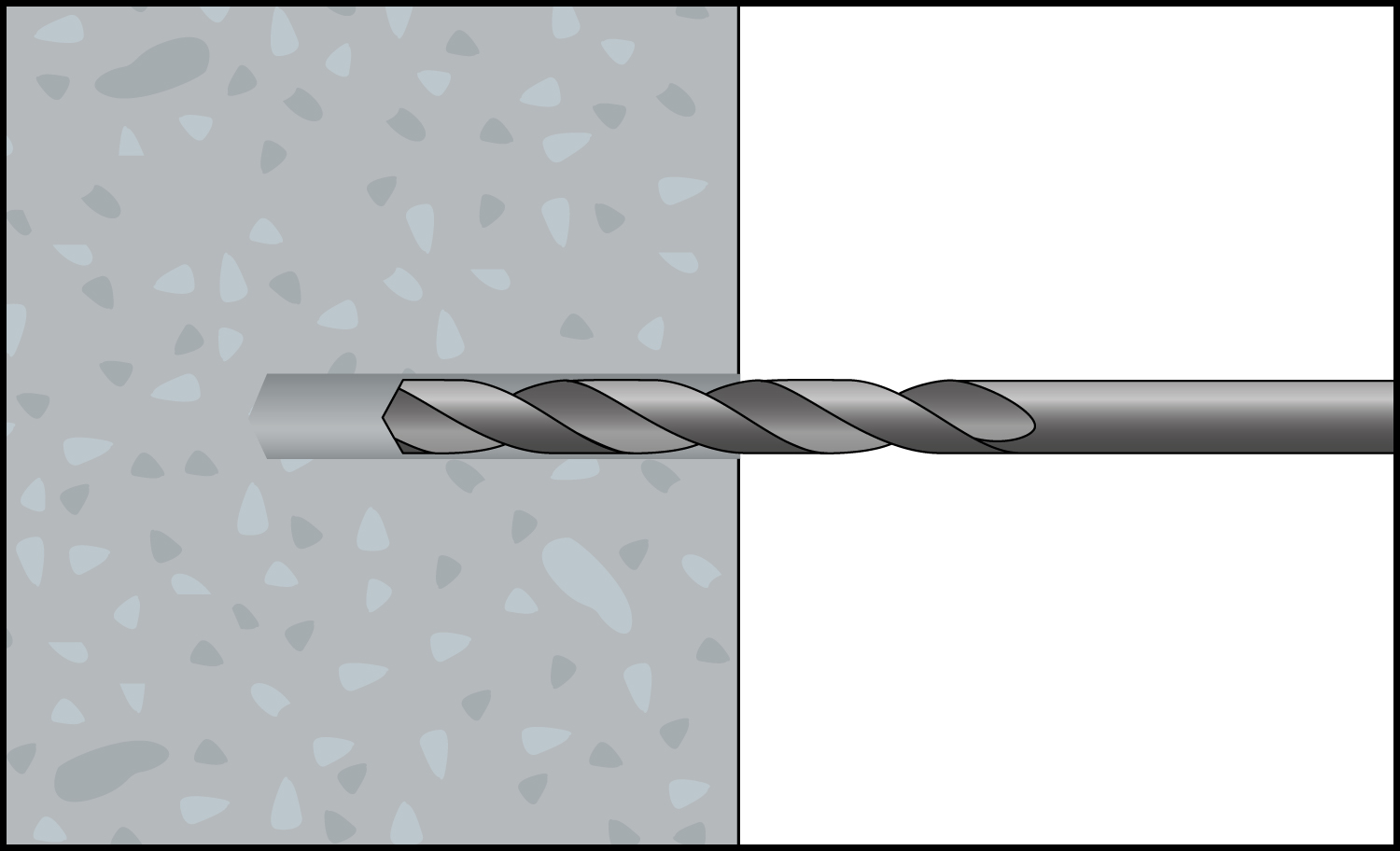

    Ilustración del proceso de perforación en hormigón con broca para preparar el orificio donde se instalará el anclaje BAZ zincado

    Ilustración del proceso de perforación en hormigón con broca para preparar el orificio donde se instalará el anclaje BAZ zincado

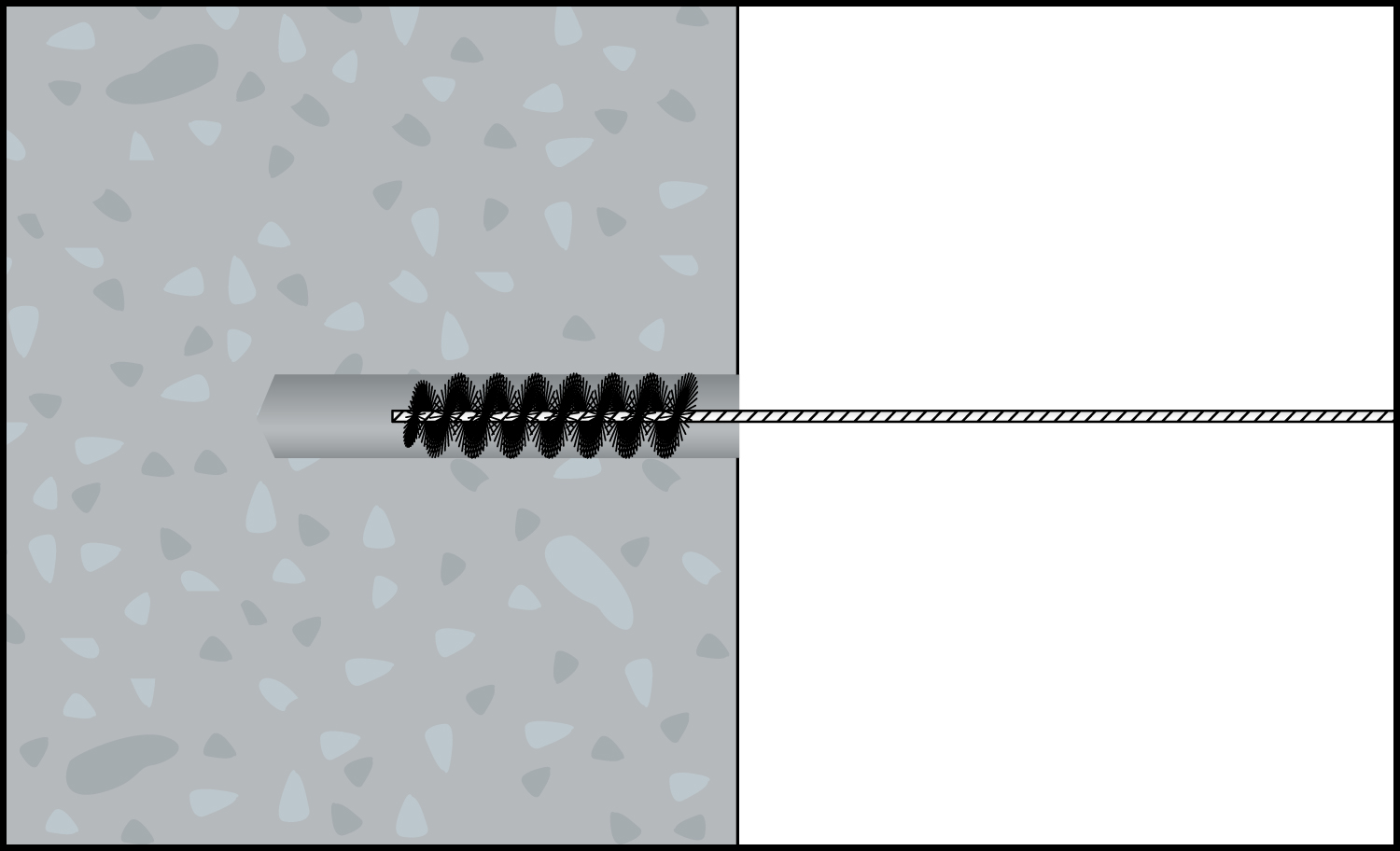

    Limpieza del orificio en hormigón con cepillo para instalación de anclaje BAZ

    Limpieza del orificio en hormigón con cepillo para instalación de anclaje BAZ

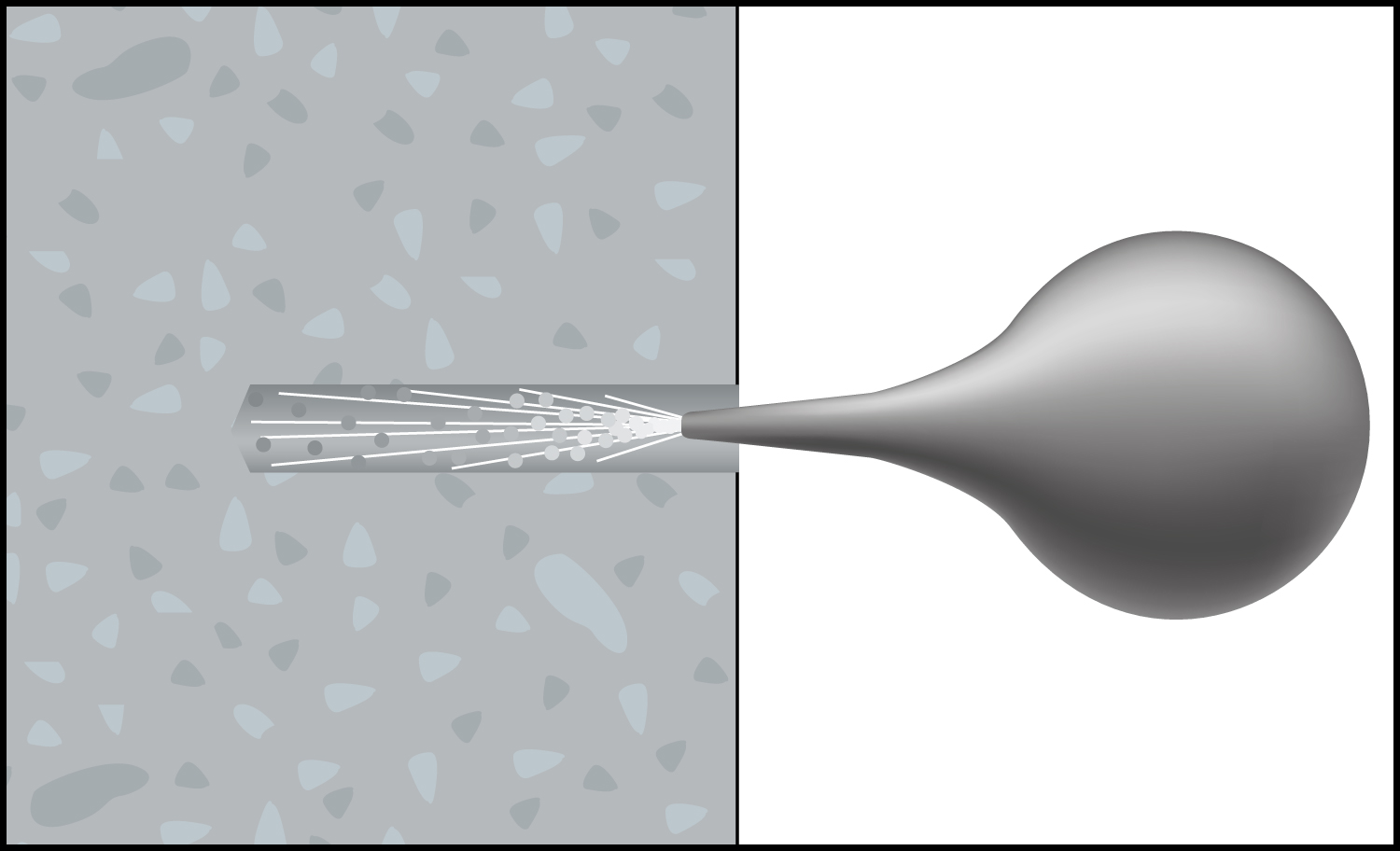

    Limpieza del orificio en hormigón con pera de aire para instalación de anclaje BAZ

    Limpieza del orificio en hormigón con pera de aire para instalación de anclaje BAZ

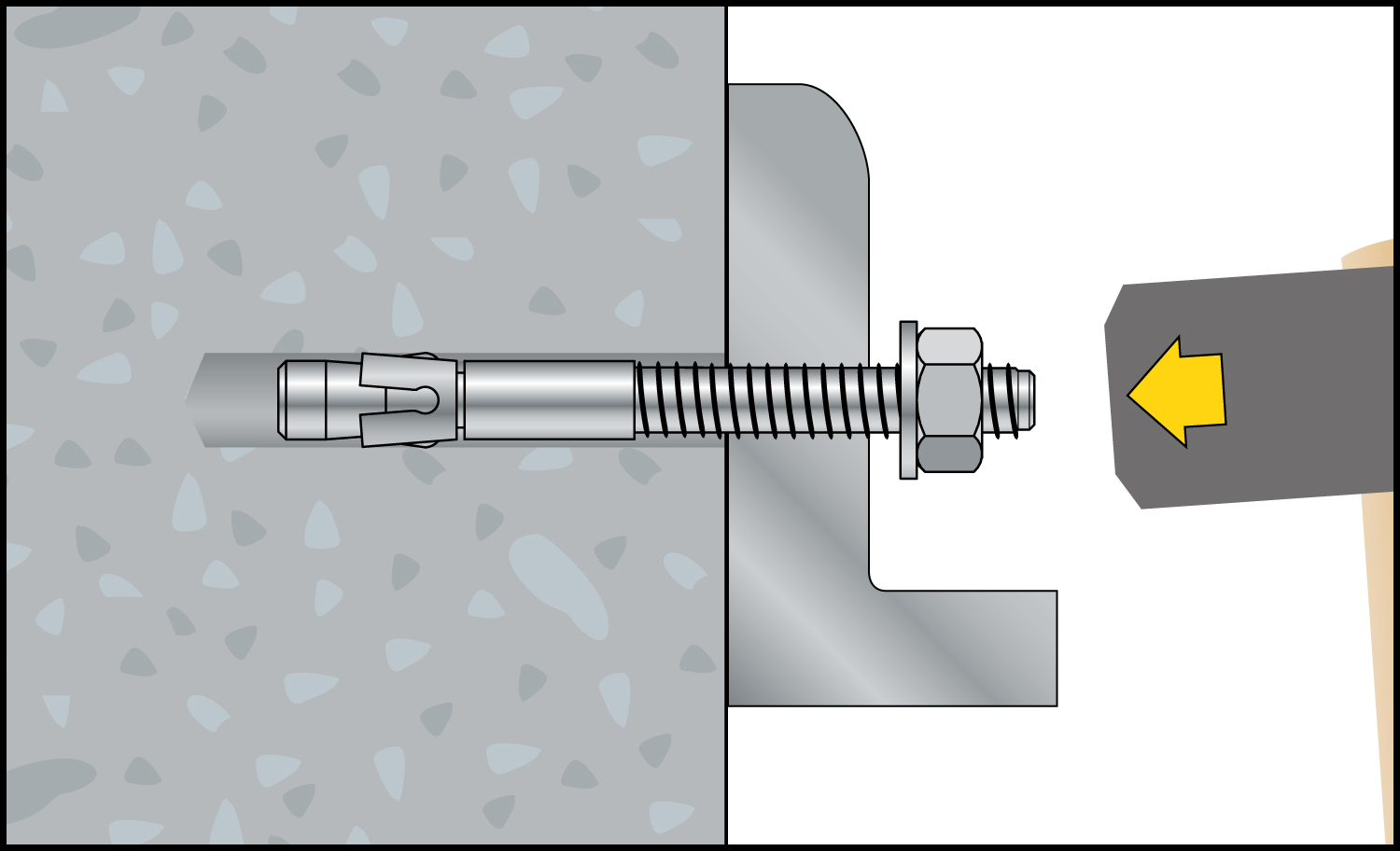

    Colocación y apriete del anclaje BAZ zincado en hormigón

    Colocación y apriete del anclaje BAZ zincado en hormigón
