Diámetro del agujero (mm)
d0 12
Profundidad de agujero (mm)
h1 85
Profundidad efectiva de anclaje (mm)
hef 59
Longitud del anclaje [mm]
La 80
Espesor (mm)
tfix 10
Tipo de rosca
th M8
Tipo de cabeza
Head Cabeza hexagonal
Material
Acero
Baño
Galvanizado
Cantidad mínima
30
Peso
g 65

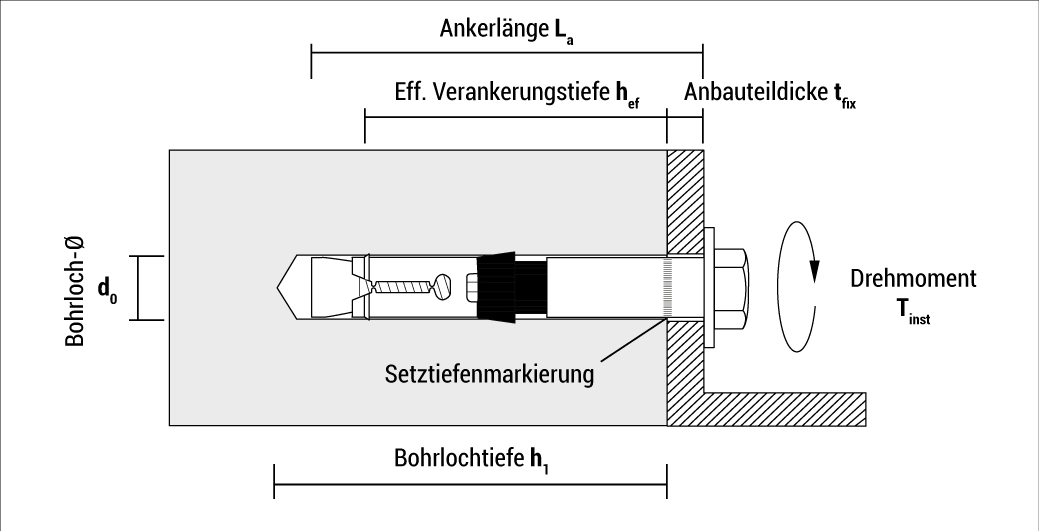

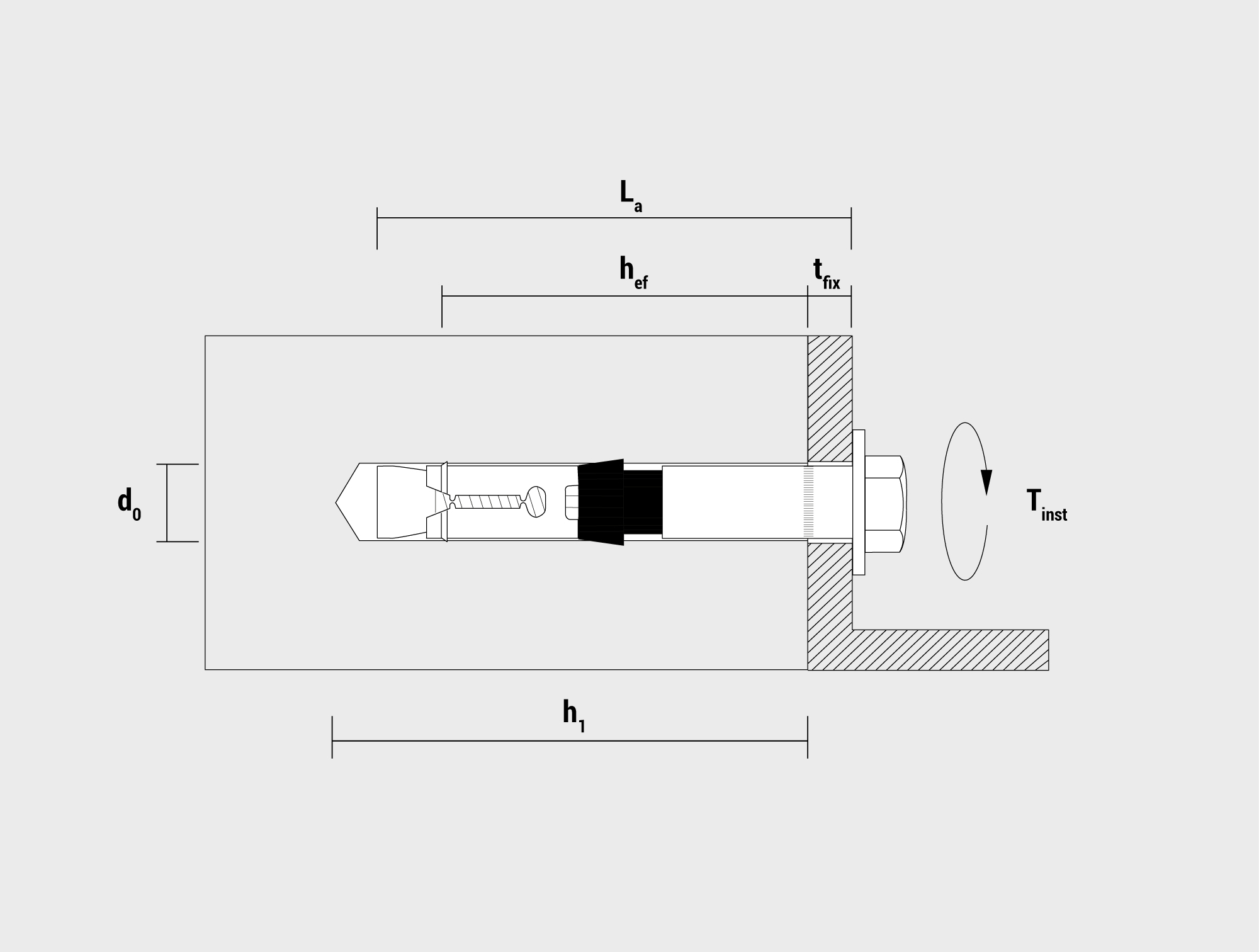

Dibujo técnico - SLA - ES
  • Soportes de acero
  • Vigas de acero
  • Máquinas

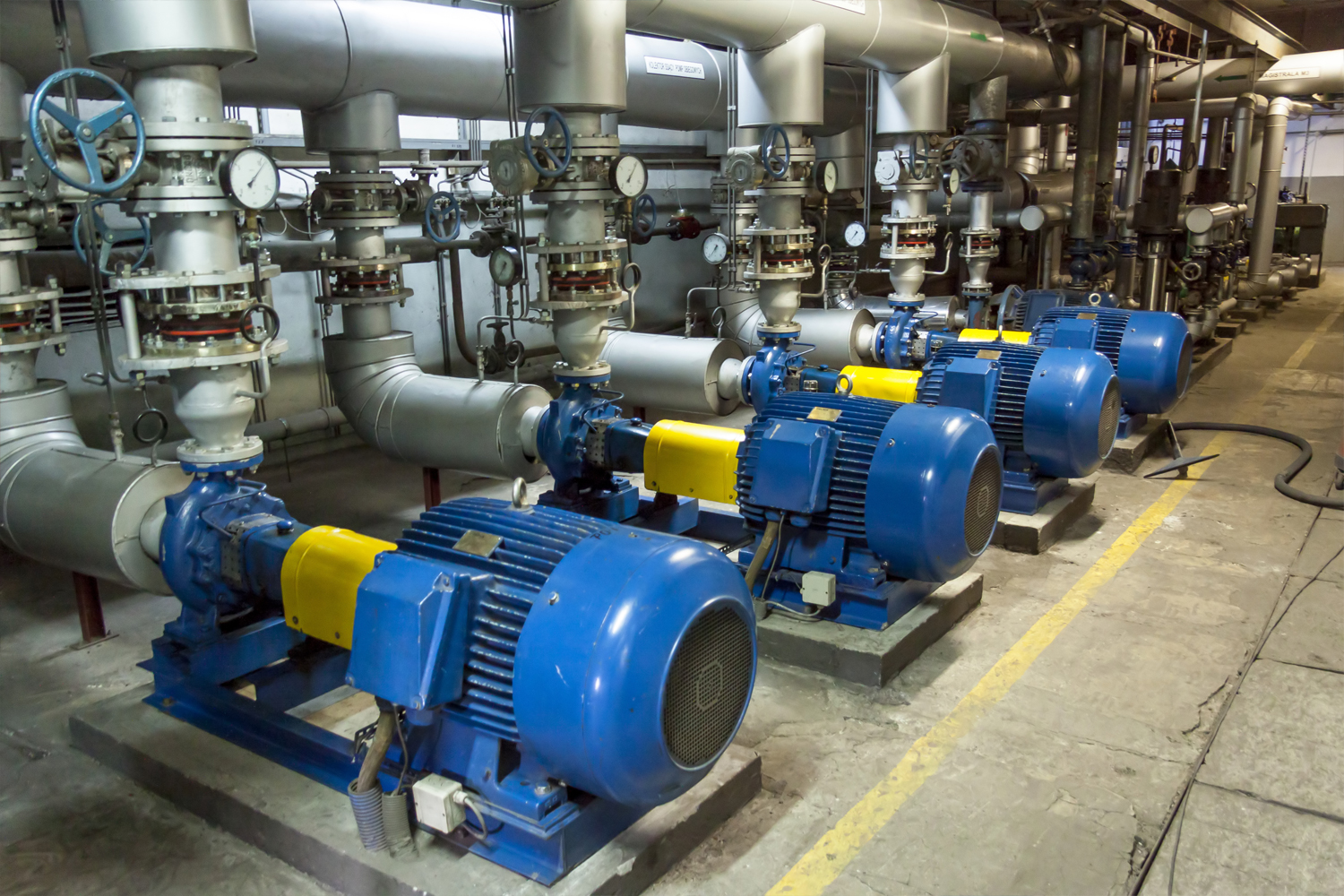

  • Instalaciones técnicas
  • Plataformas elevadoras

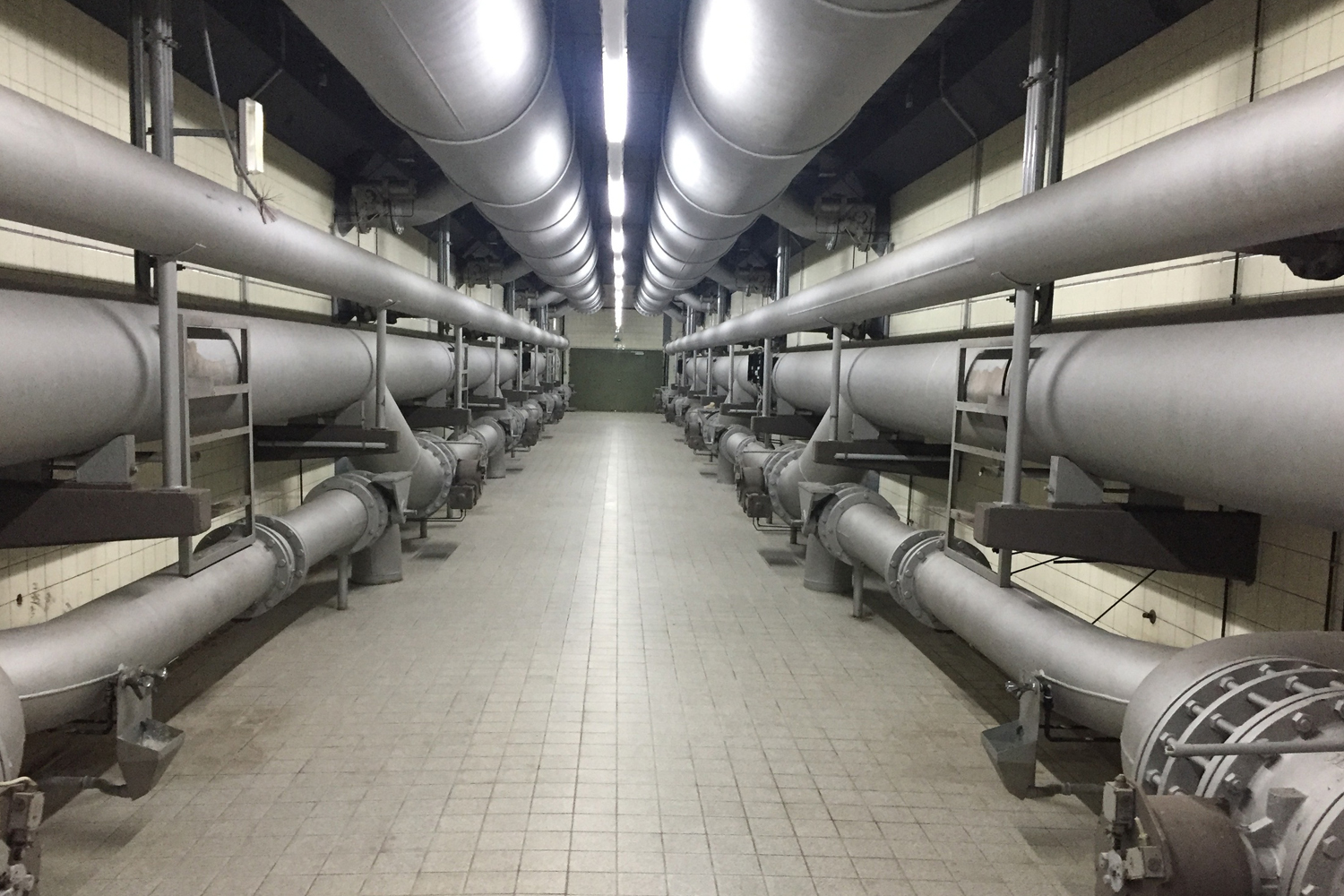

  • Tuberías pesadas
  • Bandejas
  • Sistemas de baldas pesadas

Características clave

  • Anclaje de altas cargas con par de apriete controlado
  • El anillo de plástico integrado amortigua las dos partes del anclaje y permite adaptarse y asentar la cabeza metálica a la superficie de hormigón
  • Marca de profundidad de anclaje para una rápida instalación

Materiales adecuados

Esta imagen muestra que el producto puede instalar en hormigón
Hormigón

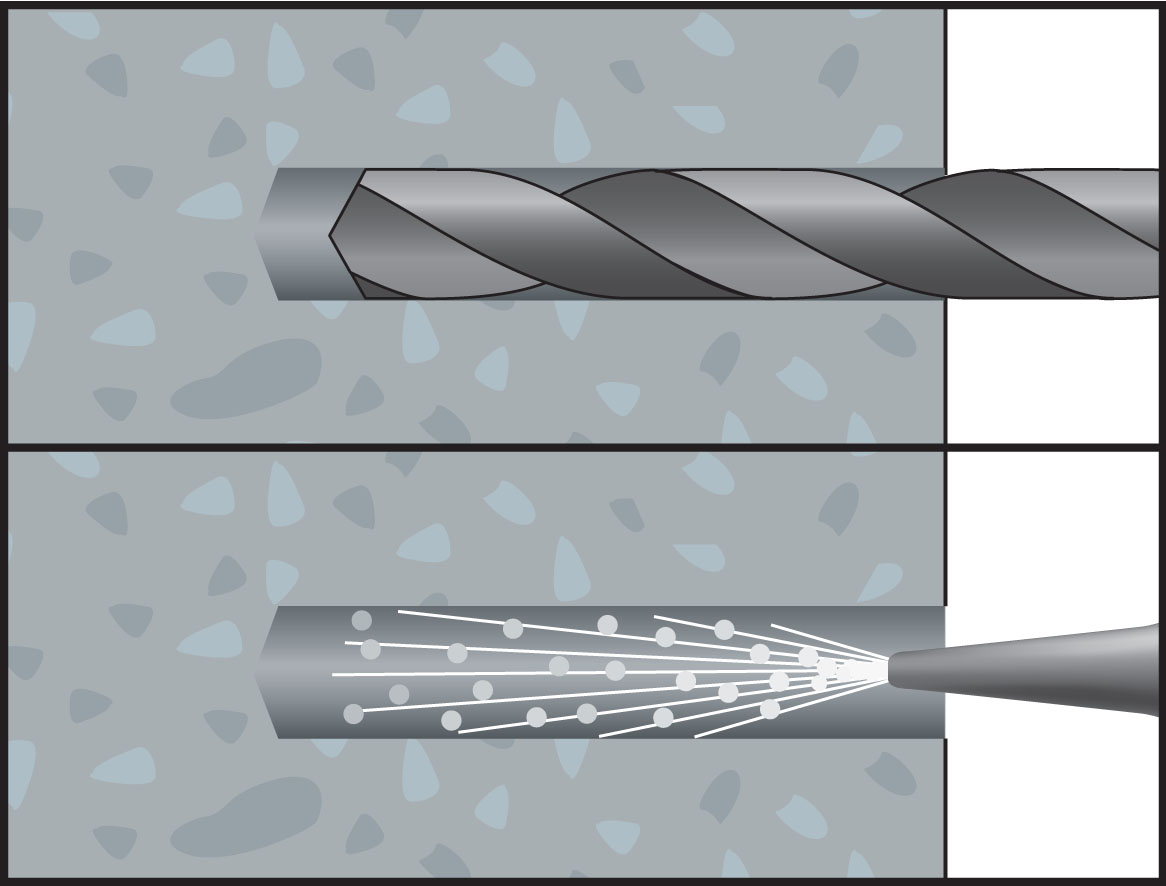

Ilustración del proceso de instalación del anclaje SLAS: perforación del hormigón con broca y limpieza del agujero para garantizar una fijación segura

Ilustración del proceso de instalación del anclaje SLAS: perforación del hormigón con broca y limpieza del agujero para garantizar una fijación segura

Ilustración del montaje del anclaje SLAS en hormigón, mostrando la fijación de una pieza metálica mediante apriete del tornillo con llave

Ilustración del montaje del anclaje SLAS en hormigón, mostrando la fijación de una pieza metálica mediante apriete del tornillo con llave

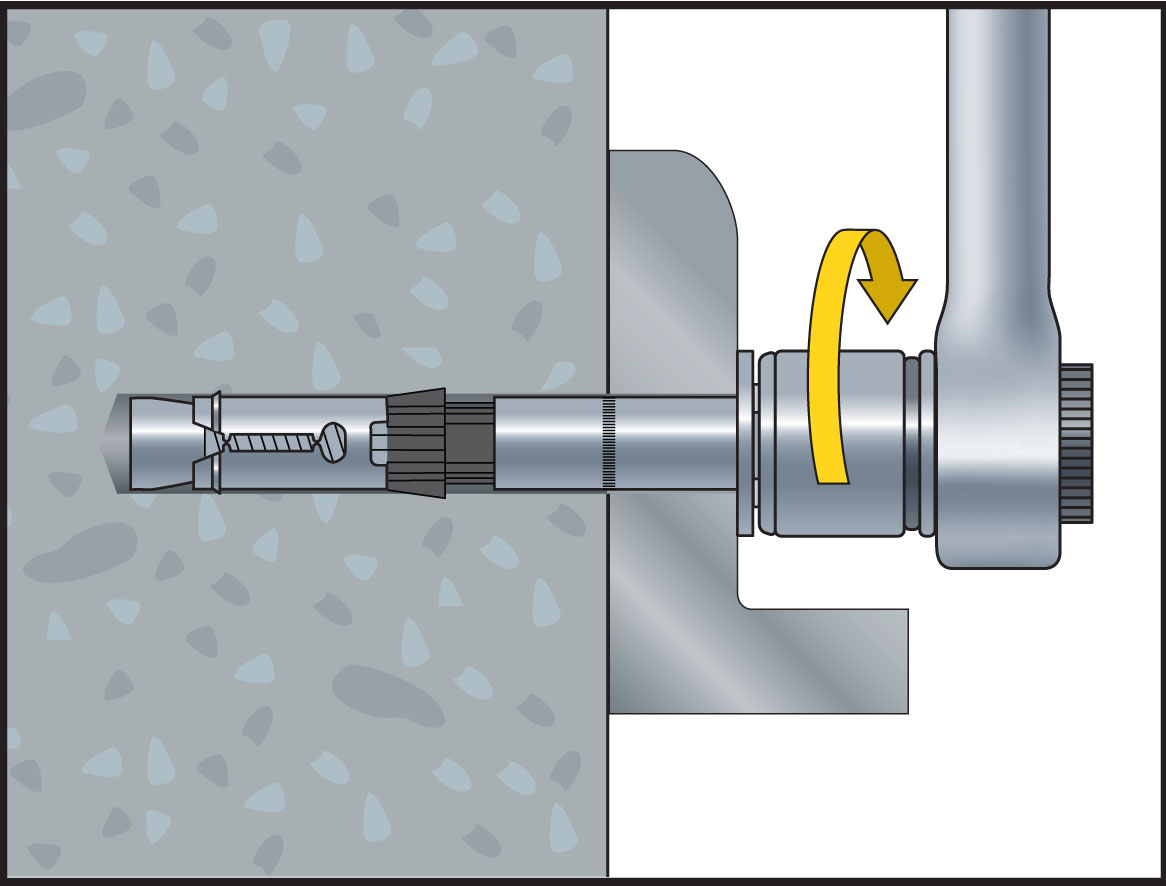

Ilustración del apriete del anclaje SLAS con cabeza hexagonal mediante llave, asegurando la fijación de una pieza metálica en hormigón

Ilustración del apriete del anclaje SLAS con cabeza hexagonal mediante llave, asegurando la fijación de una pieza metálica en hormigón

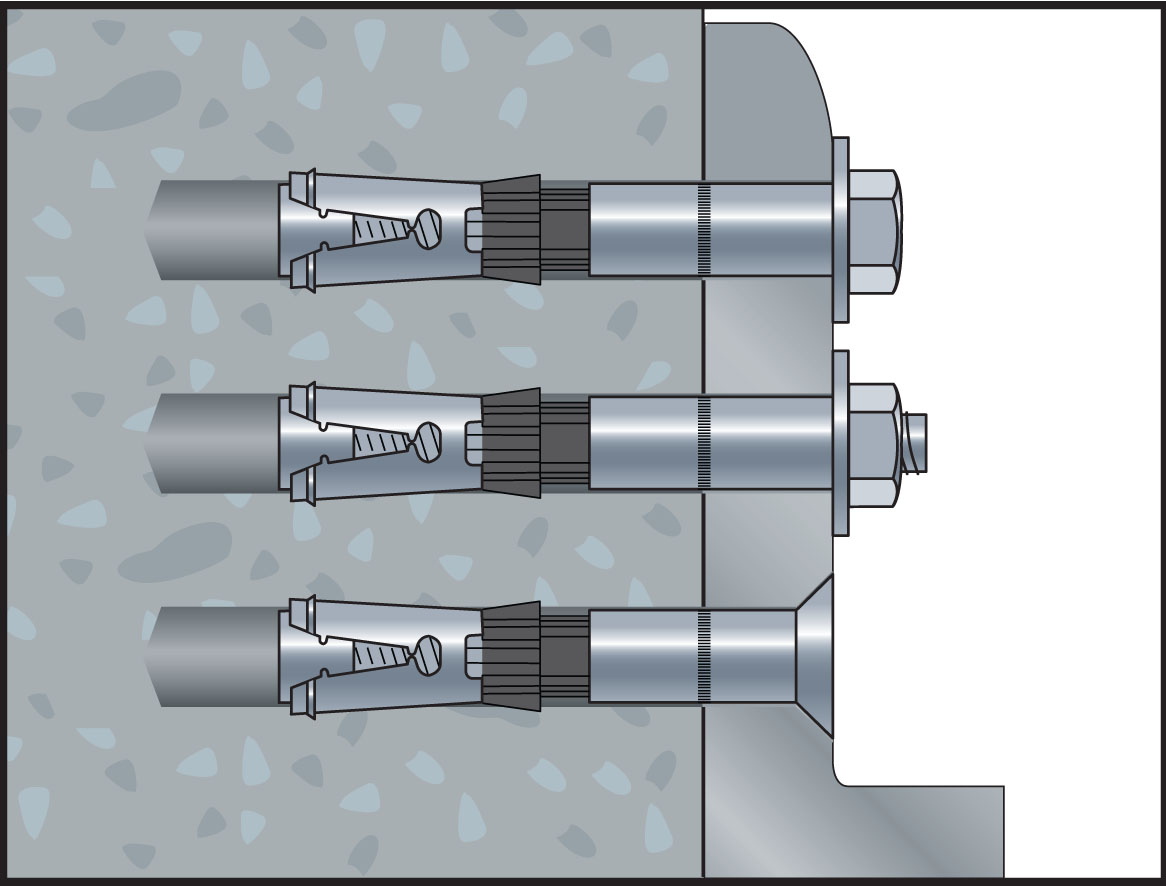

Ilustración de tres anclajes metálicos de altas cargas (SLAS, SLAB y SLAC) fijando una pieza metálica en hormigón, mostrando diferentes tipos de cabeza

Ilustración de tres anclajes metálicos de altas cargas (SLAS, SLAB y SLAC) fijando una pieza metálica en hormigón, mostrando diferentes tipos de cabeza

Productos relacionados

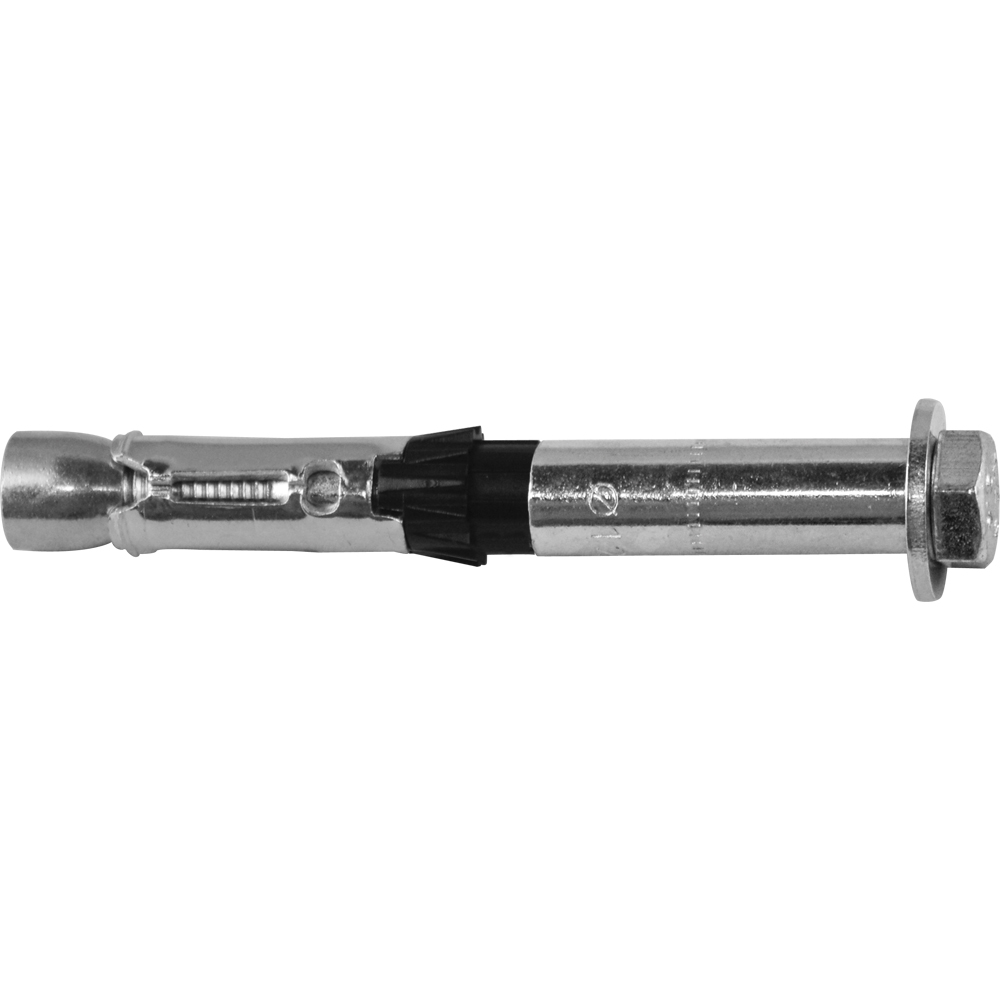

Anclaje metálico de altas cargas SLAS con cabeza hexagonal y camisa expansiva, diseñado para fijaciones seguras en hormigón
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
91290SLAS

Anclaje altas cargas SLA S 12-90/20 M8, cabeza hexagonal, cincado

Ver productoarrow_forward
Anclaje metálico de altas cargas SLAS con cabeza hexagonal y camisa expansiva, diseñado para fijaciones seguras en hormigón
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
912120SLAS

Anclaje altas cargas SLA S 12-120/50 M8, cabeza hexagonal, cincado

Ver productoarrow_forward
91280SLAB
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
91280SLAB

Anclaje altas cargas SLA B 12-80/10 M8, cabeza con perno, cincado

Ver productoarrow_forward
91290SLAB
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
91290SLAB

Anclaje altas cargas SLA B 12-90/20 M8, cabeza con perno, cincado

Ver productoarrow_forward
912120SLAB
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
912120SLAB

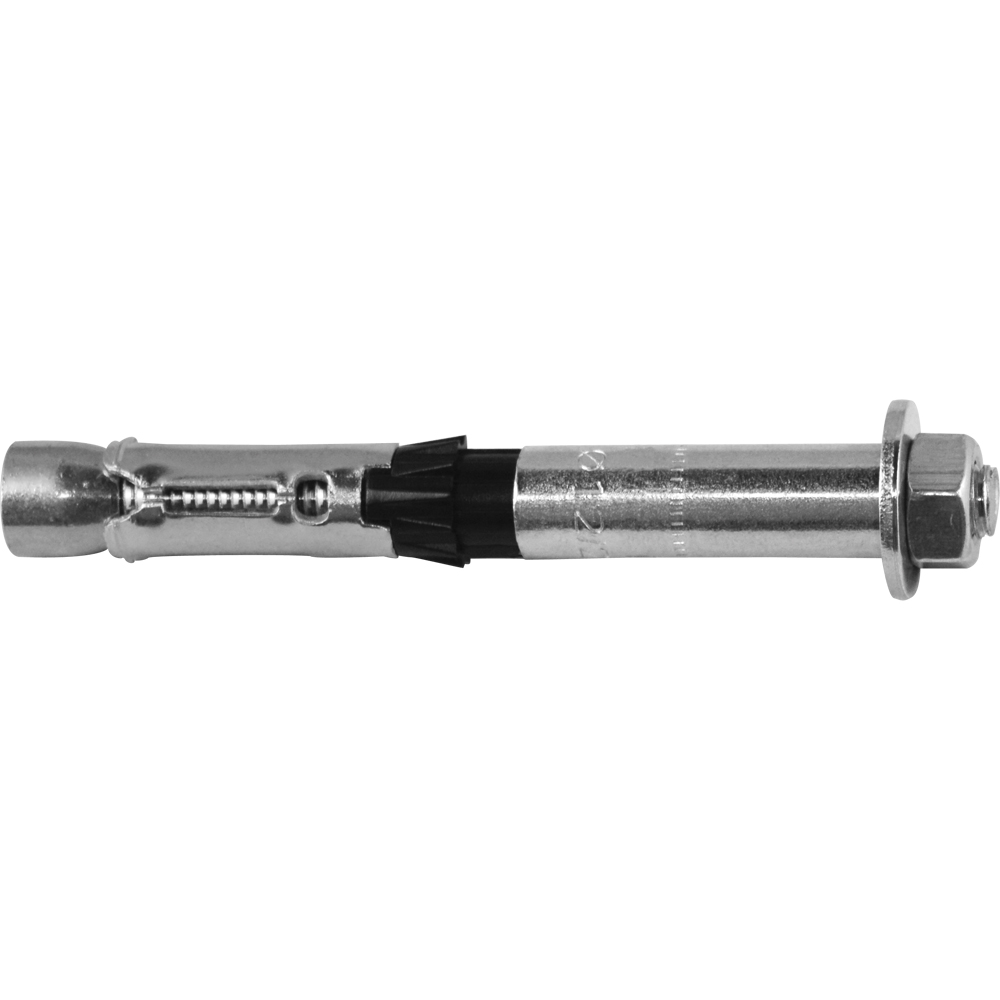

Anclaje altas cargas SLA B 12-120/50 M8, cabeza con perno, cincado

Ver productoarrow_forward
91280SLAC
Símbolo declarando que el producto está certificado por la Evaluación Técnica Europea (ETE o ETA). seismic_c1 sprinkler
91280SLAC

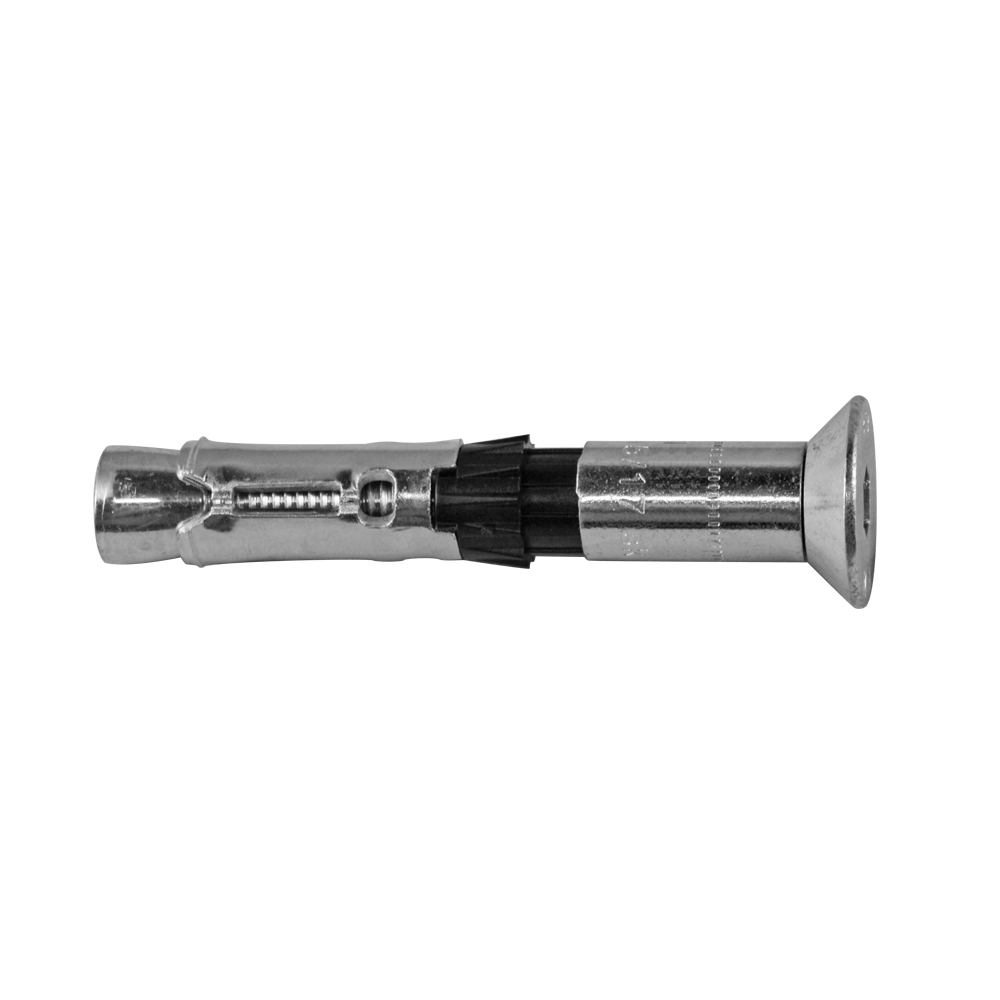

Anclaje altas cargas SLA C 12-80/16 M8, cabeza avellanada, cincado
