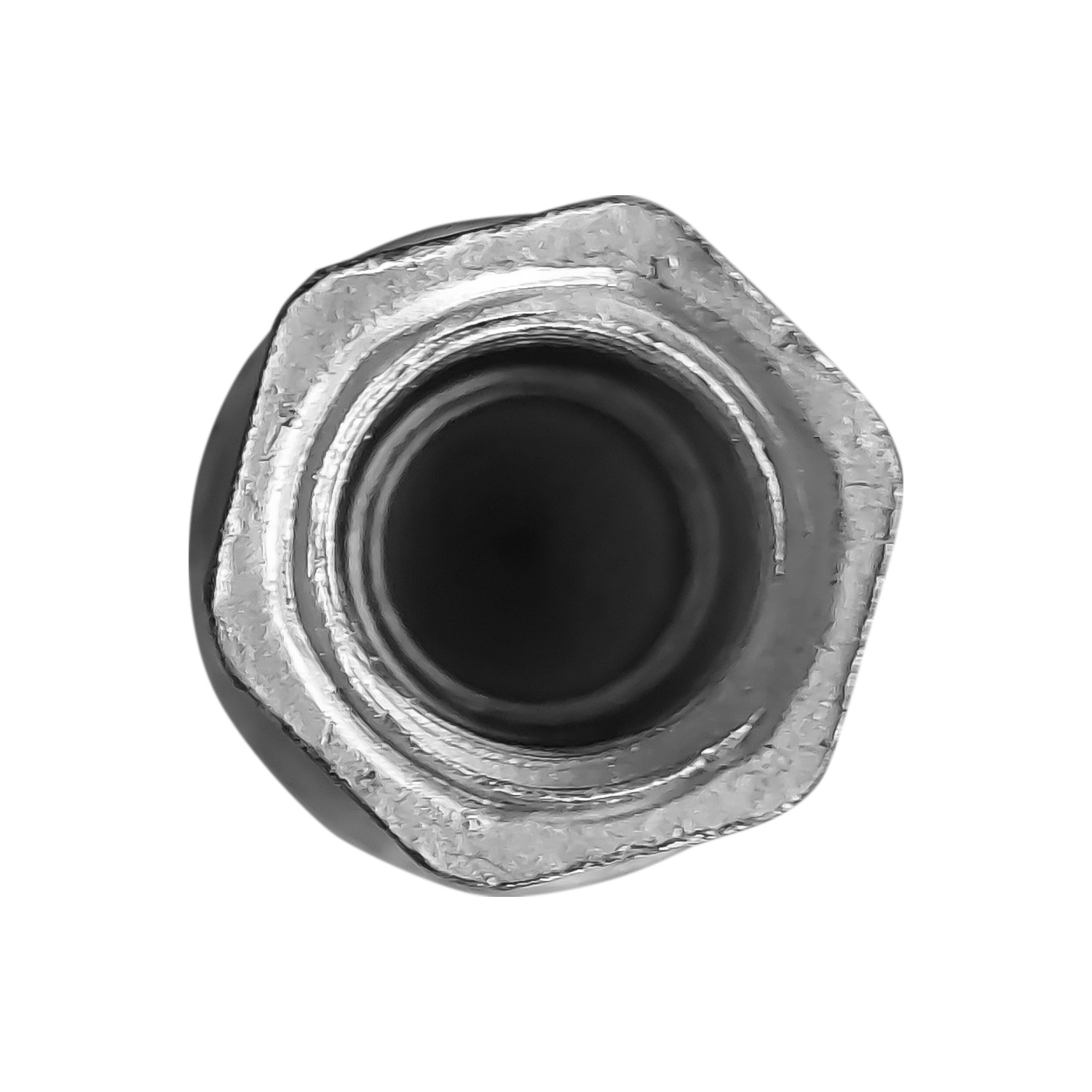

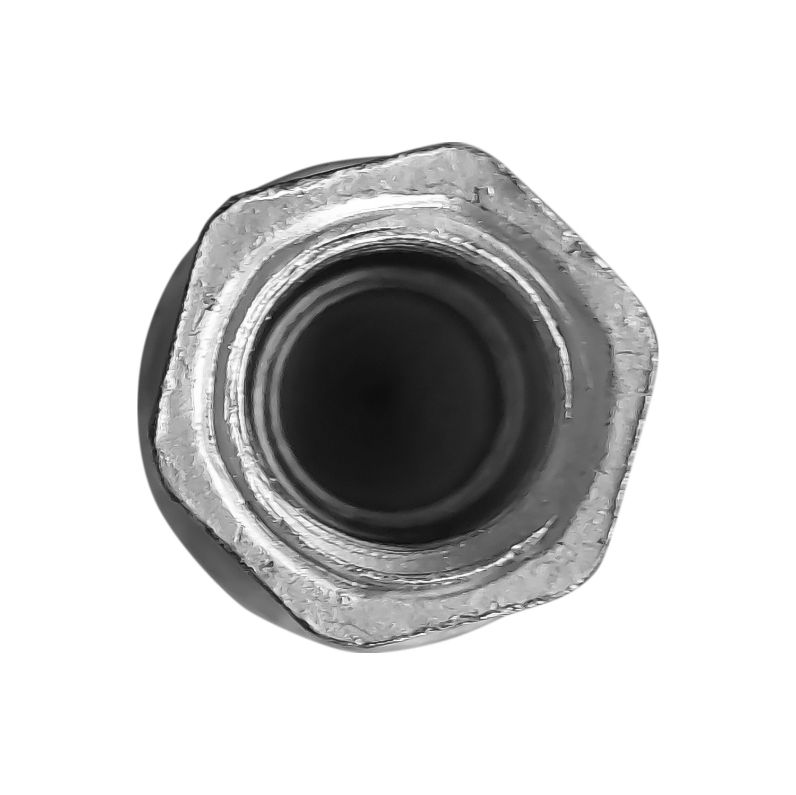

El tornillo para hormigón BTS6 H 6-35, fabricado en acero con recubrimiento de zinc en escamas y una doble rosca interna M8 y M10, permite una fijación rápida de bandejas para tuberías, suspensiones de tuberías individuales y rieles de montaje suspendidos para servicios de construcción. La corta longitud del anclaje y el bajo esfuerzo de perforación te ahorran tiempo en múltiples fijaciones. El tipo de cabeza H se caracteriza por una cabeza hexagonal alta con arandela integrada y una rosca interna de dos etapas de 18 mm para suspender de manera flexible abrazaderas o varillas roscadas.

La Evaluación Técnica Europea ETA para hormigón fisurado y no fisurado (para uso múltiple en aplicaciones no estructurales) y la clase de resistencia al fuego R 120 garantizan seguridad adicional para el usuario. El tornillo para hormigón también está aprobado para fijar en losas de hormigón pretensado prefabricadas, puede usarse para fijar sistemas de tuberías de extinción de incendios y cumple con las directrices VdS.

Es una solución muy rápida para fijar rieles de sujeción y más, ya que los accesorios especiales permiten ensamblar en solo dos pasos: perforar y fijar con la misma herramienta. El adaptador especial y la llave de vaso se pueden colocar fácilmente sobre la broca, lo que permite montar todos los BTS6 en casi nada de tiempo.

Las longitudes cortas minimizan el riesgo de golpear las barras de refuerzo durante la instalación con el anclaje de tornillo. El recubrimiento de zinc en escamas asegura una alta resistencia a la corrosión.

Diferentes formas de cabezas (cabeza hexagonal, cabeza plana Ø 14,5 mm, cabeza plana grande Ø 19 mm y cabeza hexagonal con rosca de conexión o con rosca interna) permiten diversas aplicaciones. - Ver toda la gama de tornillos para hormigón.

Ø tornillo (mm)

d_s 7.5

Longitud del anclaje [mm]

L_a 35

Diámetro de cabeza (mm)

d_h 16

Diámetro del agujero (mm)

d₀ 6

Profundidad de agujero (mm)

h₁ 40

Profundidad del anclaje (mm)

h_nom 35

Tipo de cabeza

Head Hexagonal rosca interna

Material

Acero

Rosca interior

th M8 / M10

Impronta del tornillo

Drive SW13

Parte roscada (mm)

L_th 18

Agujero pasante (mm)

d_f 8-9

Dimensiones del tornillo [mm]

Screw 7.5x35

Cantidad mínima

100

Peso

g 25.79

Fijación de rieles
Perfiles metálicos
Pasamanos
Soporte perfil
Bandejas
Instalaciones suspendidas

Características clave

Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
Rápido sistema para fijar perfiles. etc
Instalación rápida en dos pasos: Primero se clipa la grapa al tubo y después se fija
Las longitudes cortas reducen el riesgo de afectar las barras coarrugadas del encofrado
El BTS también es ideal para fijaciones temporales, pudiéndose reutilizar, ya que se puede desmontar sin dejar piezas en el interior del agujero
Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
Tornillo con manguito roscado
Cumple con el reglamento de Instalaciones Técnicas de Edificios 1027/2007 (RITE)
