El tornillo para hormigón BTS6 E 6-195 largo con rosca de conexión M8 está aprobado por ETA para uso múltiple en aplicaciones no estructurales en hormigón fisurado y losas prefabricadas pretensadas. La cabeza tipo E se caracteriza por ser hexagonal (SW 10) con una arandela integrada (Ø 14 mm) y una práctica rosca de conexión M8.

Con una longitud de tornillo más larga, puede atravesar mayores espesores de aislamiento y ofrece una solución rápida y segura para fijar abrazaderas y rieles en techos de hormigón aislados. Las variantes con rosca de conexión M8 también pueden ser utilizadas para la instalación de sistemas de rociadores debido a su aprobación.

Además, el BTS6 largo está aprobado por ETA para dos profundidades de ajuste en hormigón. Su recubrimiento de zinc en escamas garantiza una alta resistencia a la corrosión, y con una clase de resistencia al fuego R 120, ofrece mayor seguridad de aplicación con una profundidad de anclaje baja de ≥ 50 mm. Una profundidad de anclaje baja reduce el riesgo de golpear el refuerzo durante la instalación.

Es la solución más rápida y segura para aplicaciones en hormigón, como la fijación de rieles.

Diferentes formas de cabeza (hexagonal, de lente Ø 14.5 mm, de lente grande Ø 19 mm y hexagonal con rosca de conexión o interna) permiten una amplia gama de aplicaciones.

Tenga en cuenta que la herramienta de ajuste para BTS6 no es compatible con BTS6 E largo.

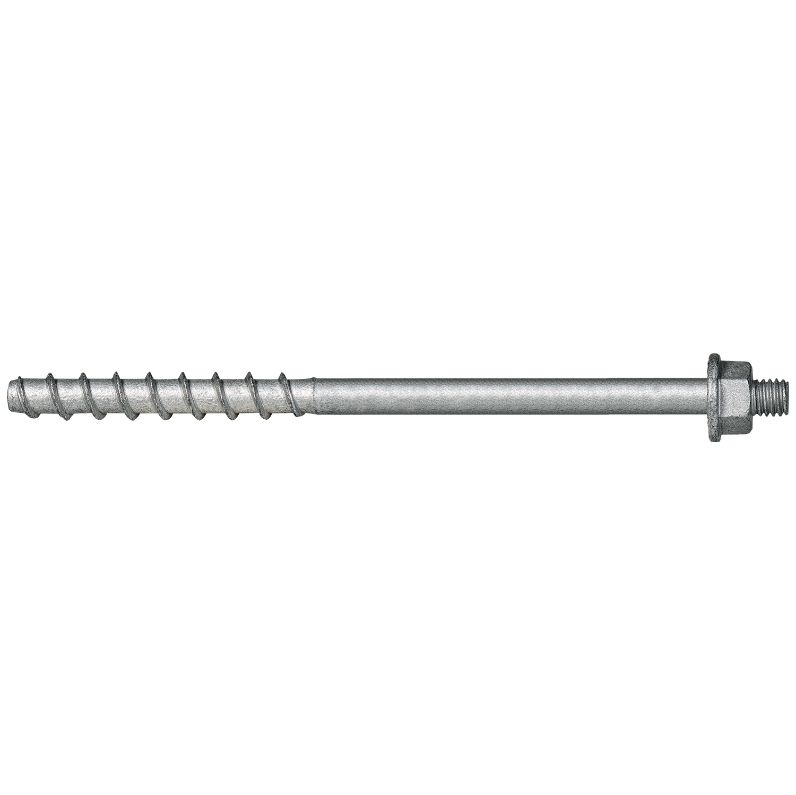

Tornillo BTS-6 Ø6 para hormigón con manguito largo y acabado galvanizado

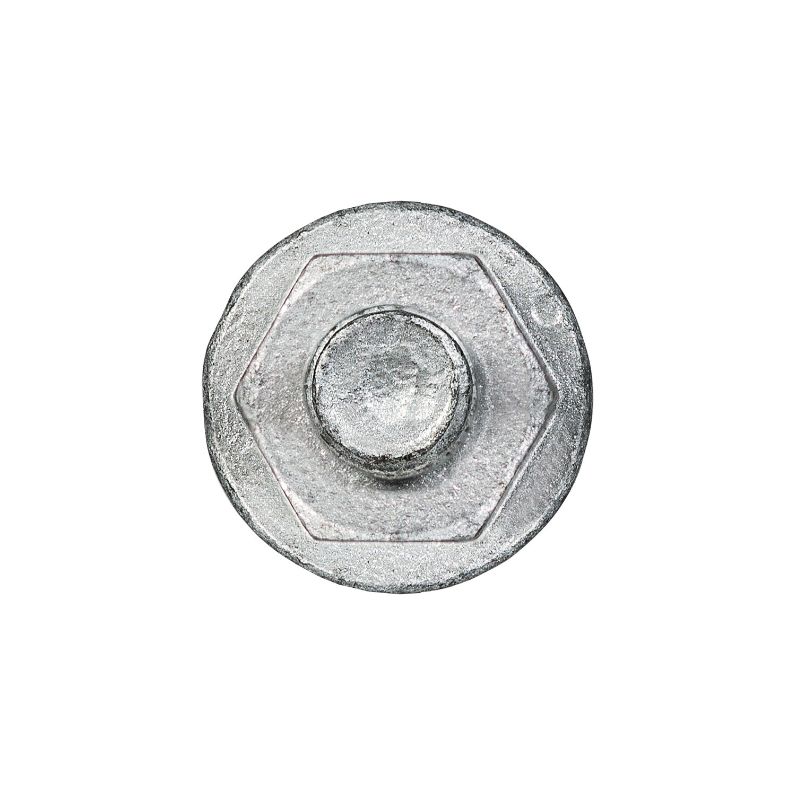

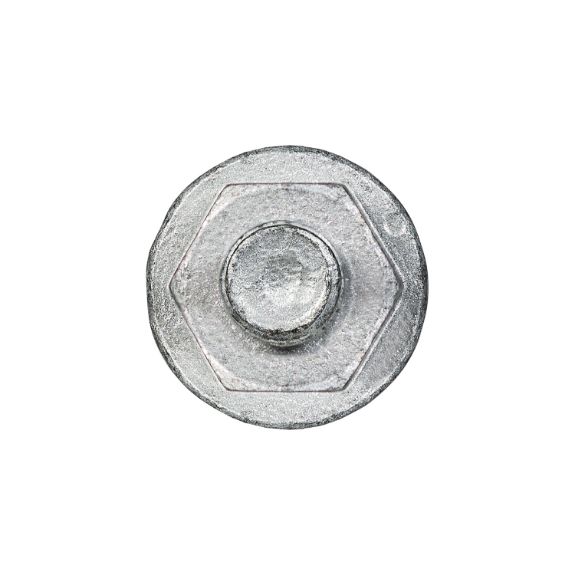

Vista frontal del tornillo BTS-6 Ø6 con manguito hexagonal galvanizado

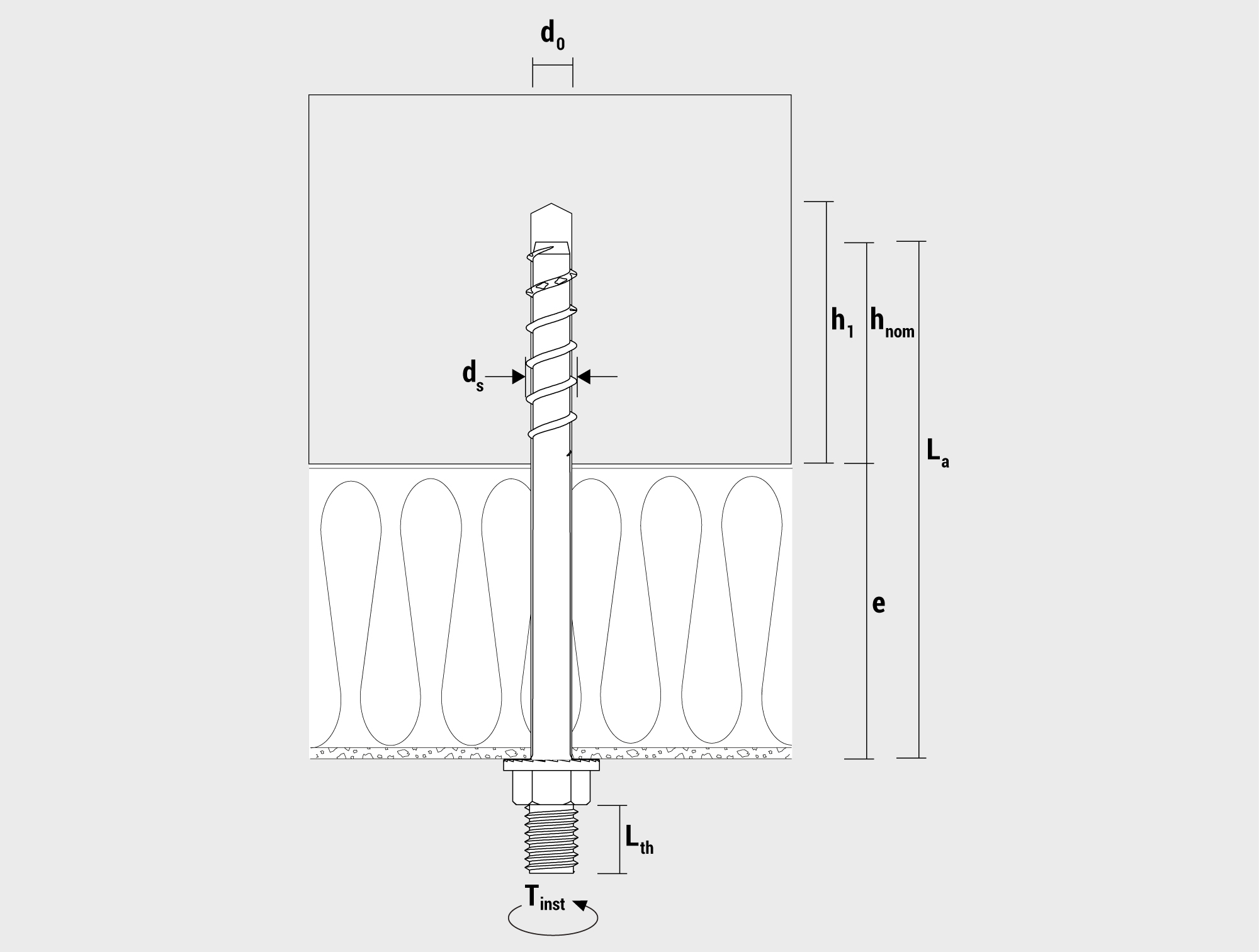

Ø tornillo (mm)

d_s 7.5

Diámetro del agujero (mm)

d₀ 6

Profundidad de agujero (mm)

h₁ 40/55

Profundidad del anclaje (mm)

h_nom 35/50

Tuerca de unión

th_c M6

Tipo de cabeza

Head Cabeza hexagonal con rosca externa

Diámetro de cabeza (mm)

d_h 14

Material

Acero

Baño

Láminas de zinc-aluminio gris

Longitud del anclaje [mm]

L_a 135

Impronta del tornillo

Drive SW10

Parte roscada (mm)

L_th 6

Agujero pasante (mm)

d_f 8-9

Espesor del aislamiento (mm)

t_fix 100/85

Dimensiones del tornillo [mm]

Screw 7.5x135

Cantidad mínima

Peso

g 37.5

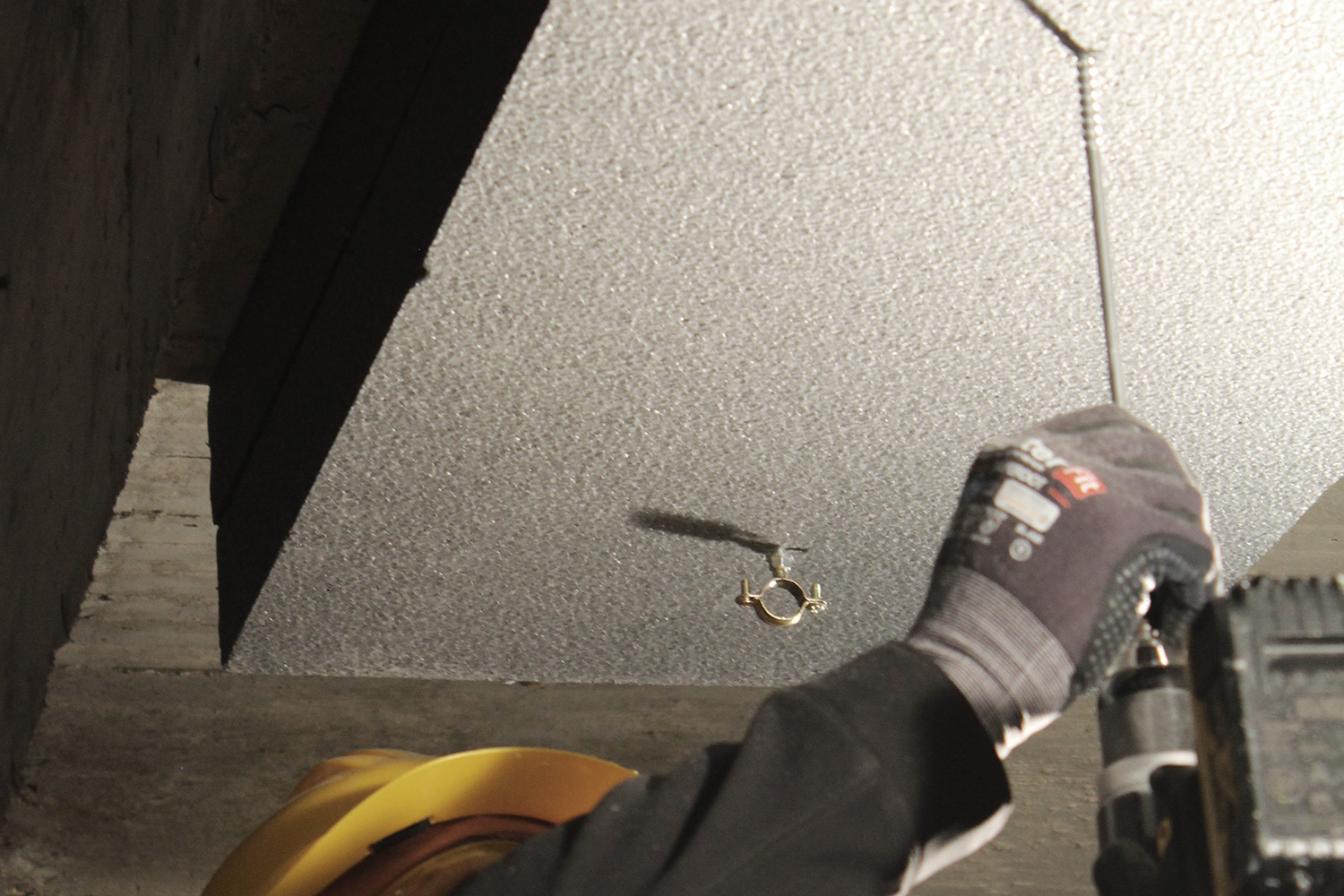

Instalación tornillo BTS-6 Ø6 con manguito en techo de hormigón

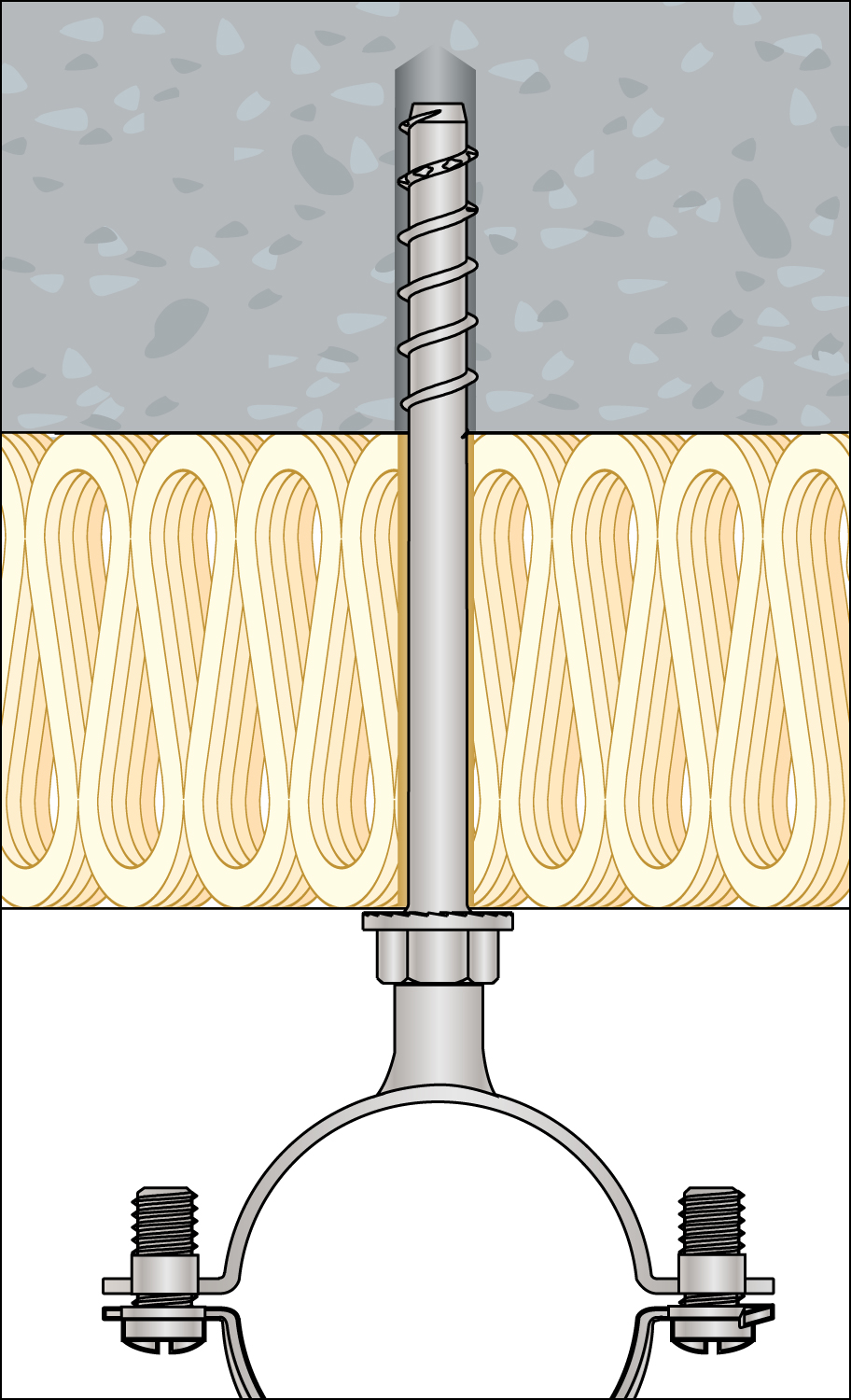

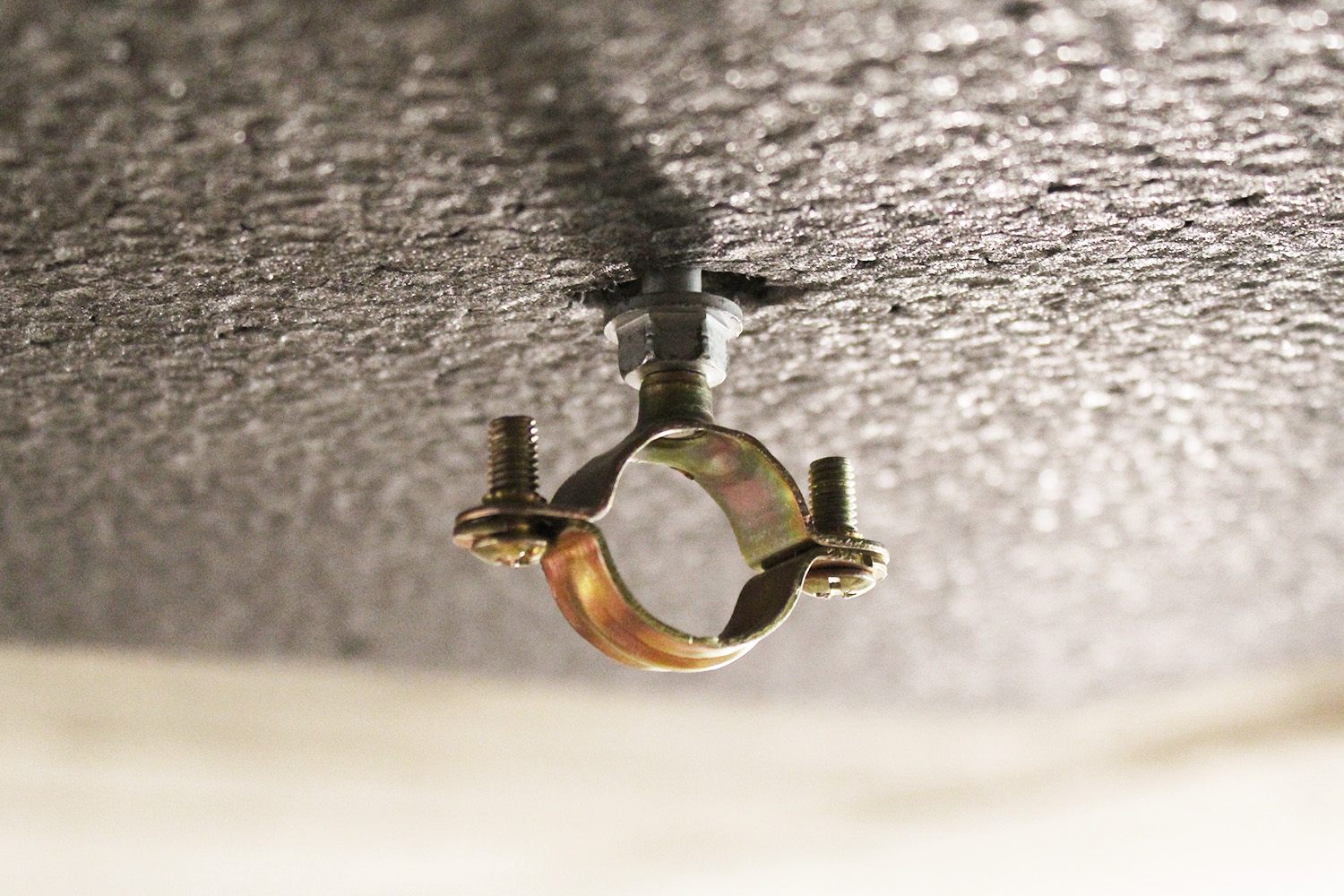

Abrazadera fijada con tornillo BTS-6 Ø6 y manguito en techo de hormigón

Fijación de rieles
Perfiles metálicos
Pasamanos
Farolas
Soporte perfil

Características clave

Rápido sistema para fijar perfiles. etc
Posibilidad de dos empotramientos
Las longitudes cortas reducen el riesgo de afectar las barras coarrugadas del encofrado
Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
Tornillo hexagonal con espárrago roscado
El BTS también es ideal para fijaciones temporales, pudiéndose reutilizar, ya que se puede desmontar sin dejar piezas en el interior del agujero
Cumple con el reglamento de Instalaciones Técnicas de Edificios 1027/2007 (RITE)
Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
