Ø tornillo (mm)
ds 10.6
Diámetro del agujero (mm)
d0 8
Profundidad de agujero (mm)
h1 55
Longitud del anclaje [mm]
La 50
Espesor (mm)
tfix 5/0/0
Profundidad del anclaje (mm)
hnom 45
Impronta del tornillo
Drive SW13
Diámetro de cabeza (mm)
dh 16.2
Material
Acero
Baño
Láminas de zinc-aluminio gris
Tipo de cabeza
Head Cabeza hexagonal con arandera
Agujero pasante (mm)
df 11-12
Cantidad mínima
50
Peso
g 30.6

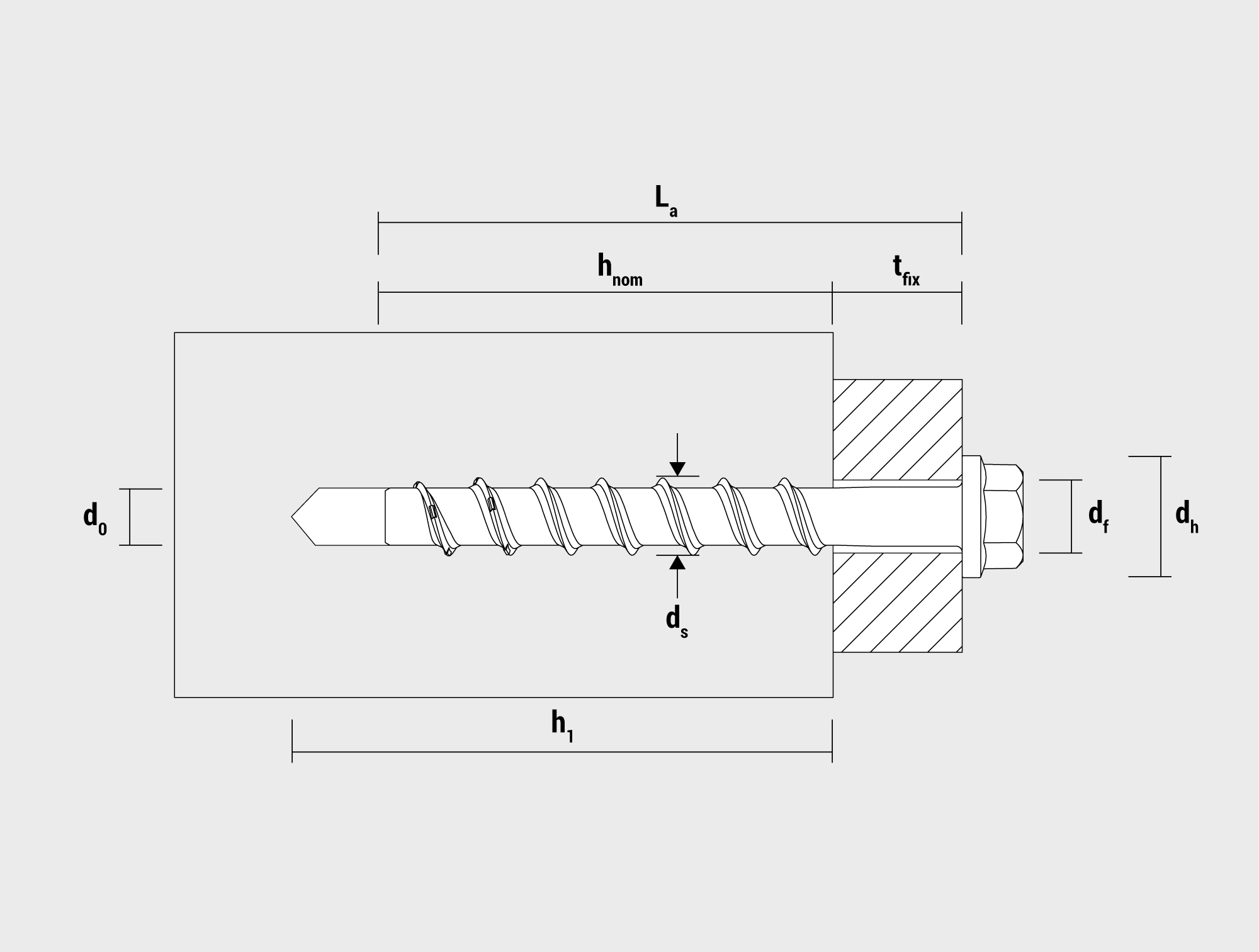

Dibujo técnico - BTS B - ES
  • Perfiles

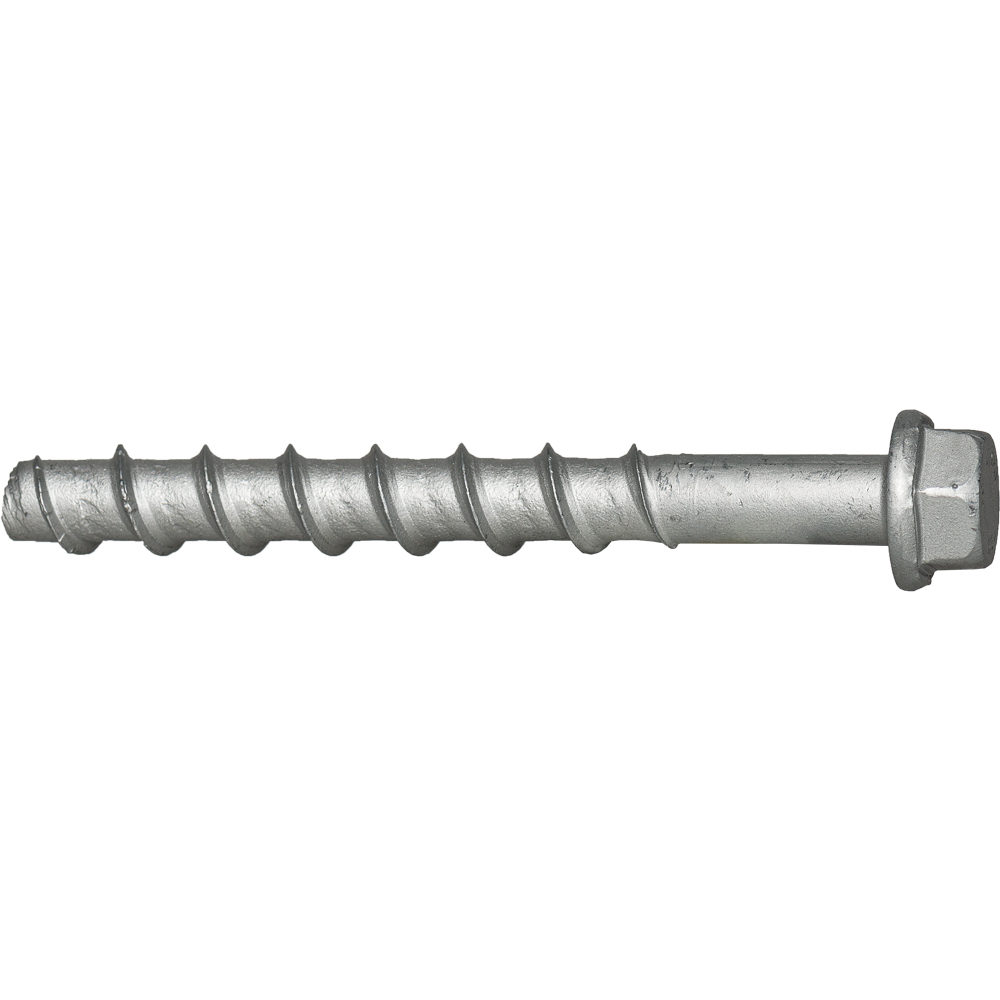

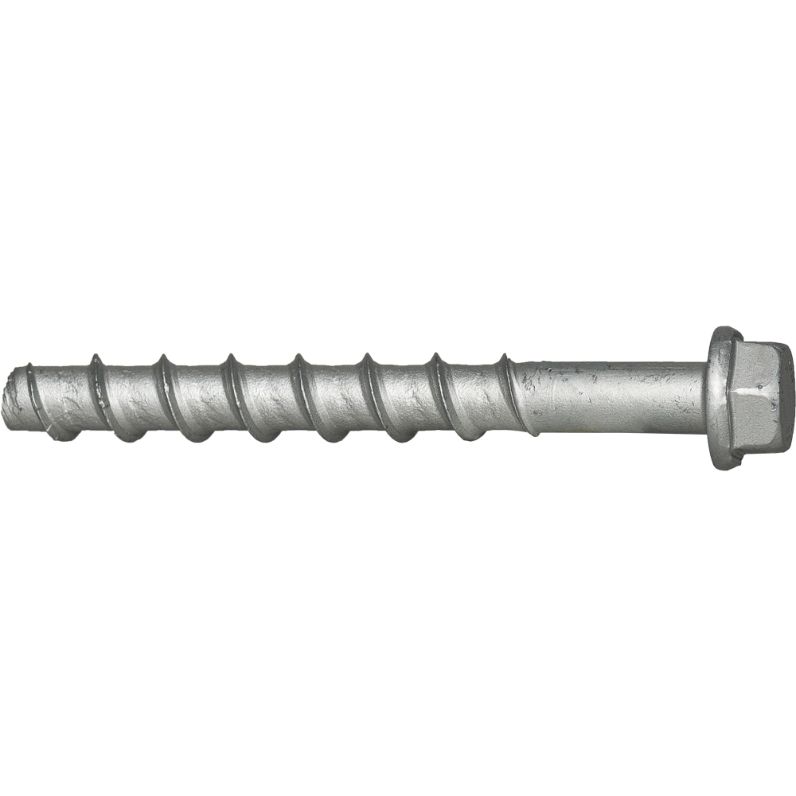

Características clave
  • Especial geometría y dureza de la rosca
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Cabeza hexagonal con arandela estampada
  • Para anclar sin esfuerzo
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa

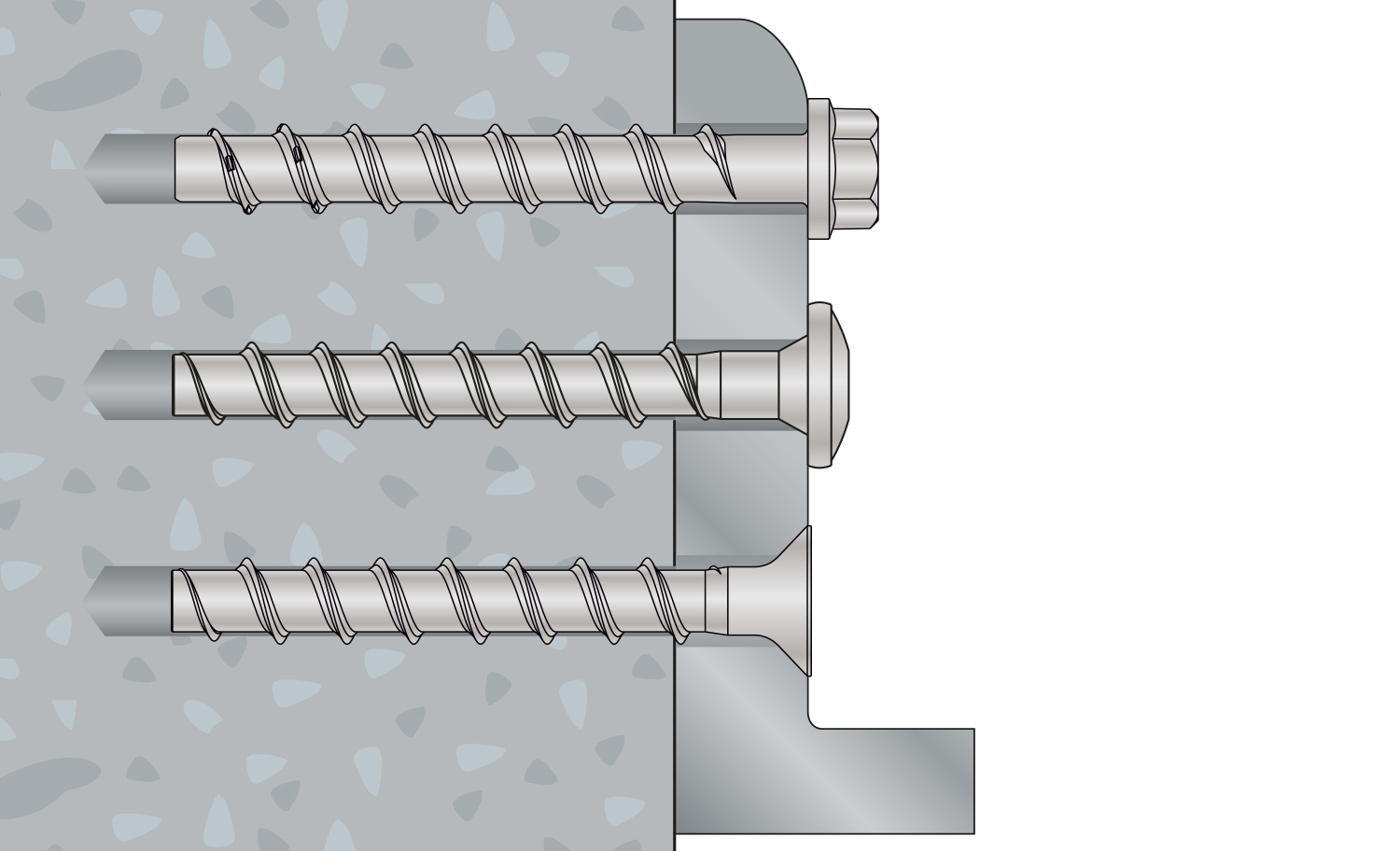

Instalación de Anclaje tornillo directo a hormigón BTS 8-50/-, cabeza hexagonal con arandela estampada, ZnAl

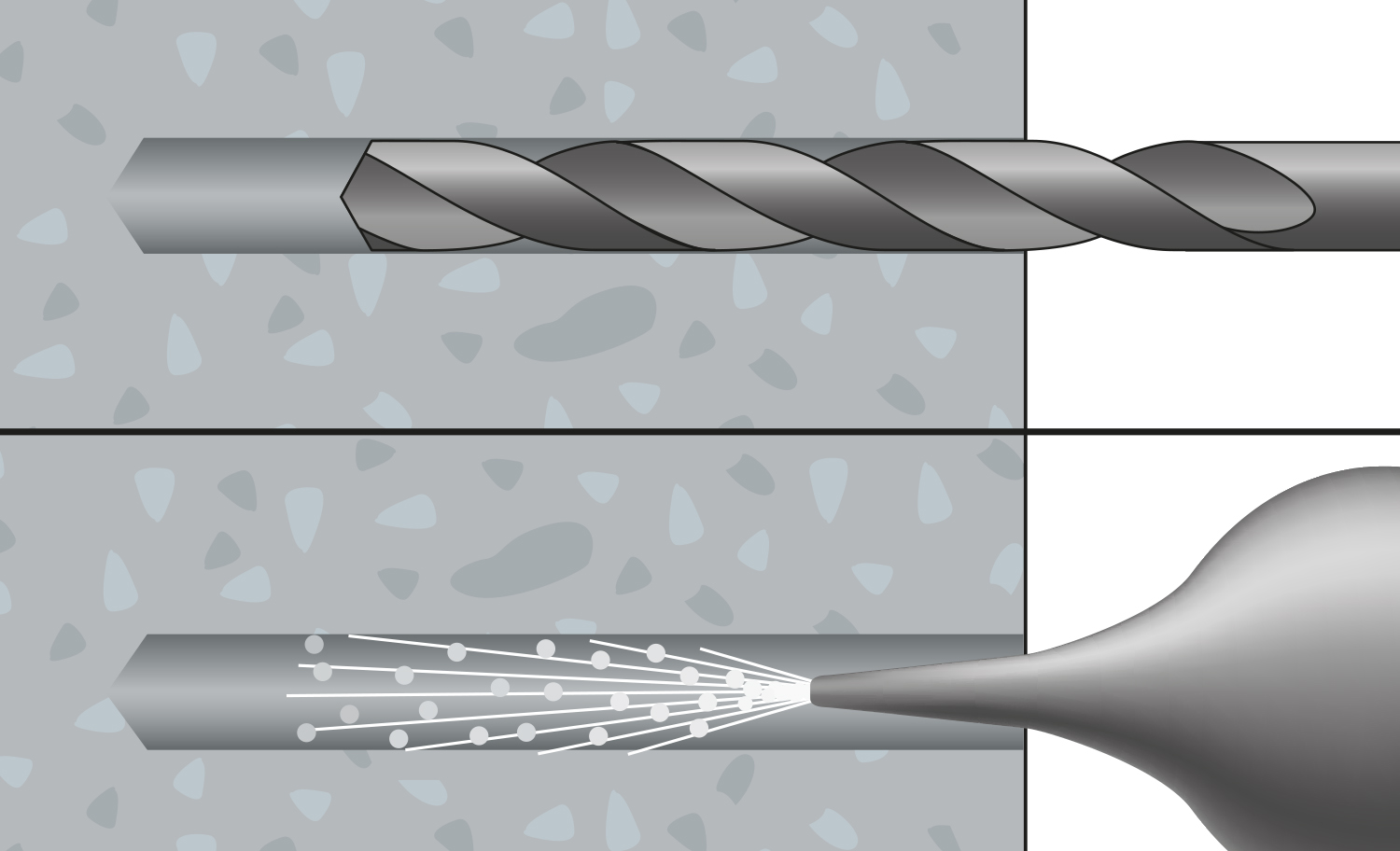

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

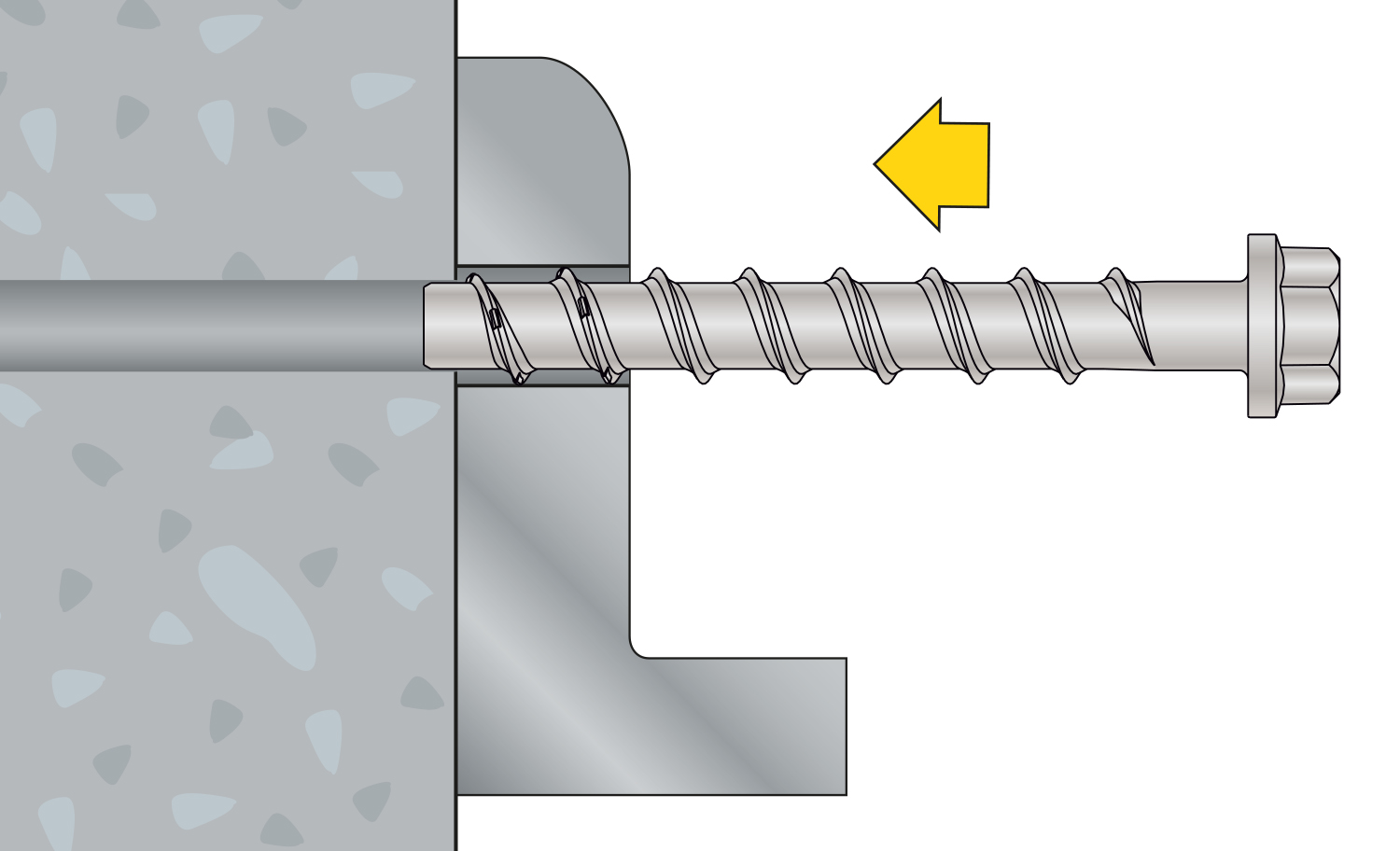

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

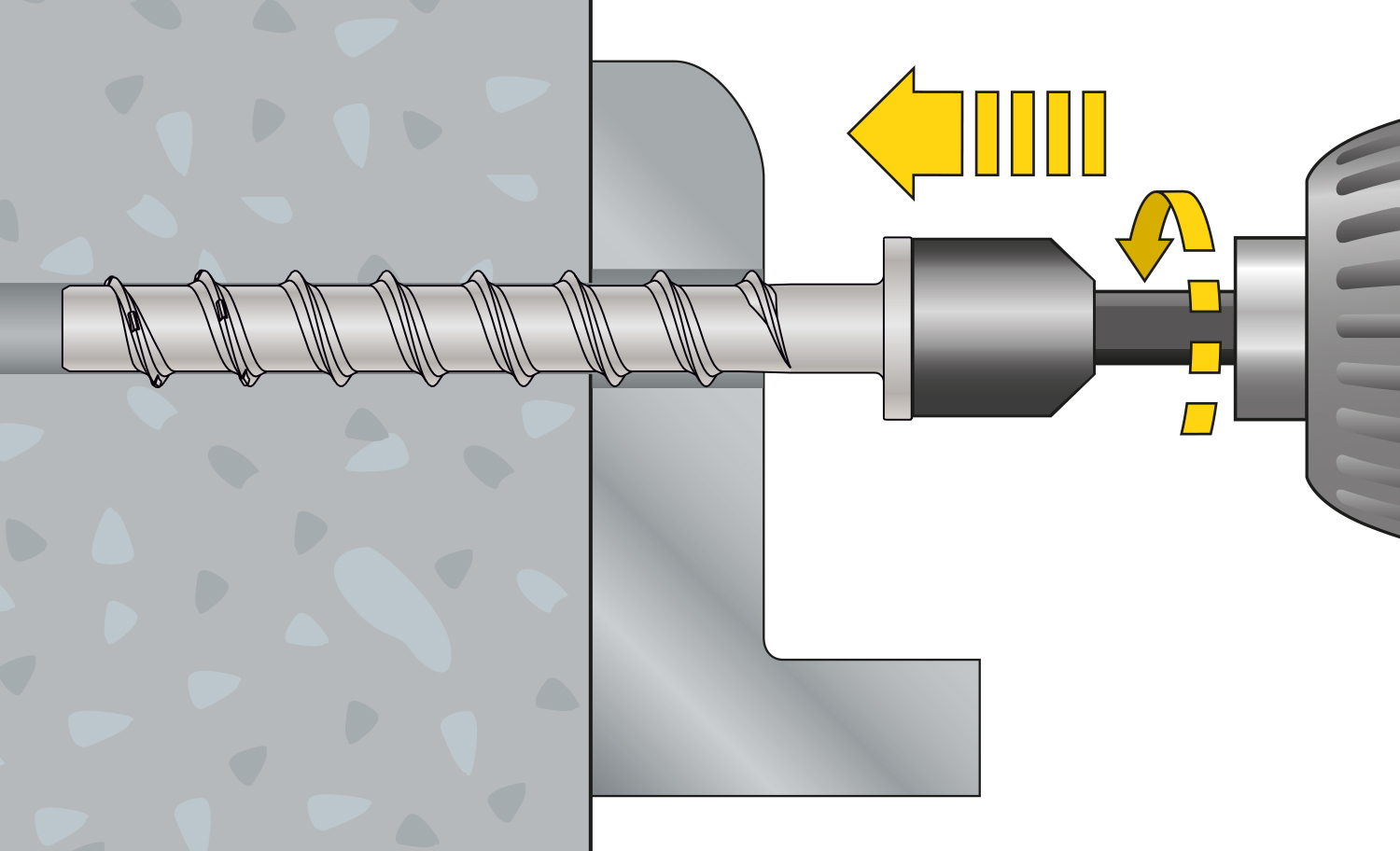

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Paso 4

Paso 4
