Ø tornillo (mm)
ds 16.6
Diámetro del agujero (mm)
d0 14
Profundidad de agujero (mm)
h1 85
Longitud del anclaje [mm]
La 80
Espesor (mm)
tfix 5/0/0
Profundidad del anclaje (mm)
hnom 75
Impronta del tornillo
Drive SW21
Diámetro de cabeza (mm)
dh 30
Material
Acero
Baño
Láminas de zinc-aluminio gris
Tipo de cabeza
Head Cabeza hexagonal con arandera
Agujero pasante (mm)
df 18
Cantidad mínima
20
Peso
g 132.5
Dibujo técnico - BTS B - ES
  • Perfiles
Características clave
  • Especial geometría y dureza de la rosca
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Cabeza hexagonal con arandela estampada
  • Para anclar sin esfuerzo
Materiales adecuados
Hormigón
Piedra natural densa

Instalación de Anclaje tornillo directo a hormigón BTS 14-80/-, cabeza hexagonal con arandela estampada, ZnAl

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Paso 4

Paso 4

Productos relacionados

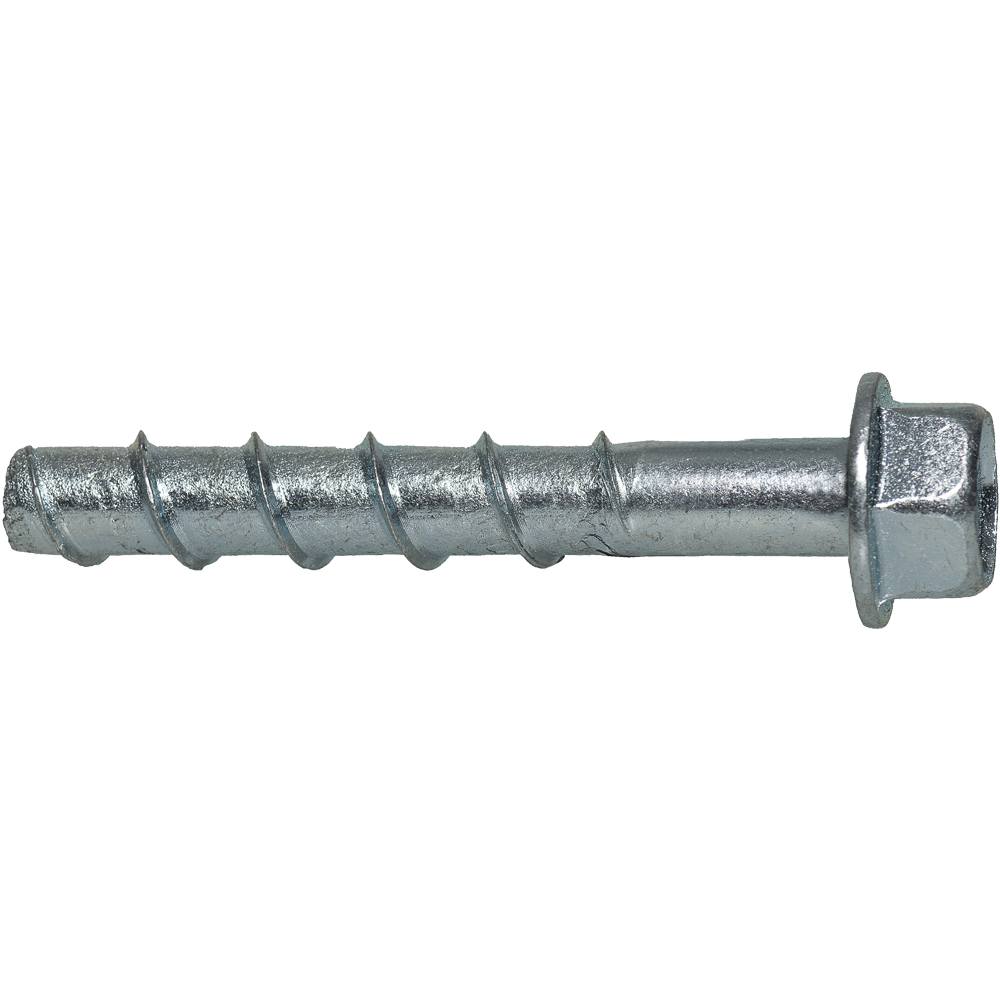

Anclaje tornillo para hormigón BTSM – Fijación directa, rápida y segura
