Ø tornillo (mm)
ds 12.6
Diámetro del agujero (mm)
d0 10
Profundidad de agujero (mm)
h1 65/85/95
Longitud del anclaje [mm]
La 140
Espesor (mm)
tfix 85/65/55
Profundidad del anclaje (mm)
hnom 55/75/85
Impronta del tornillo
Drive SW15
Diámetro de cabeza (mm)
dh 20
Material
Acero
Baño
Láminas de zinc-aluminio gris
Tipo de cabeza
Head Cabeza hexagonal con arandera
Agujero pasante (mm)
df 13-14
Cantidad mínima
30
Peso
g 103.2

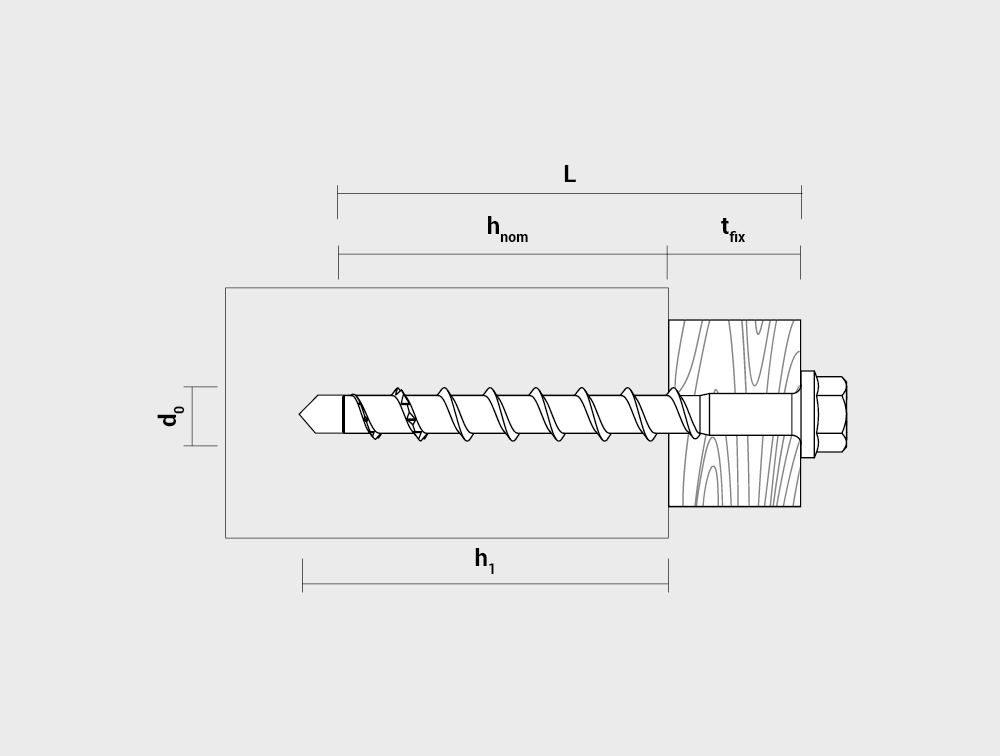

Dibujo técnico - BTS B - ES
  • Perfiles
Características clave
  • Especial geometría y dureza de la rosca
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Cabeza hexagonal con arandela estampada
  • Para anclar sin esfuerzo
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa
