Taco de golpe NP 6-40 M6 con valona y tornillo métrico M6

El taco de golpe NPM 6x40, fabricado en acero o acero inoxidable A2, es adecuado para un rápido montaje de canaletas, listones, premarcos, perfiles, etc.

La coincidencia exacta entre taco y tornillo ofrece valores de sujeción elevados. Refuerzo en la cabeza del taco para impedir que se rompa al insertar el tornillo. Tornillos con impronta PZ que permite desenroscar y extraer la fijación.

Soporta temperaturas entre -40 °C a +80 °C.

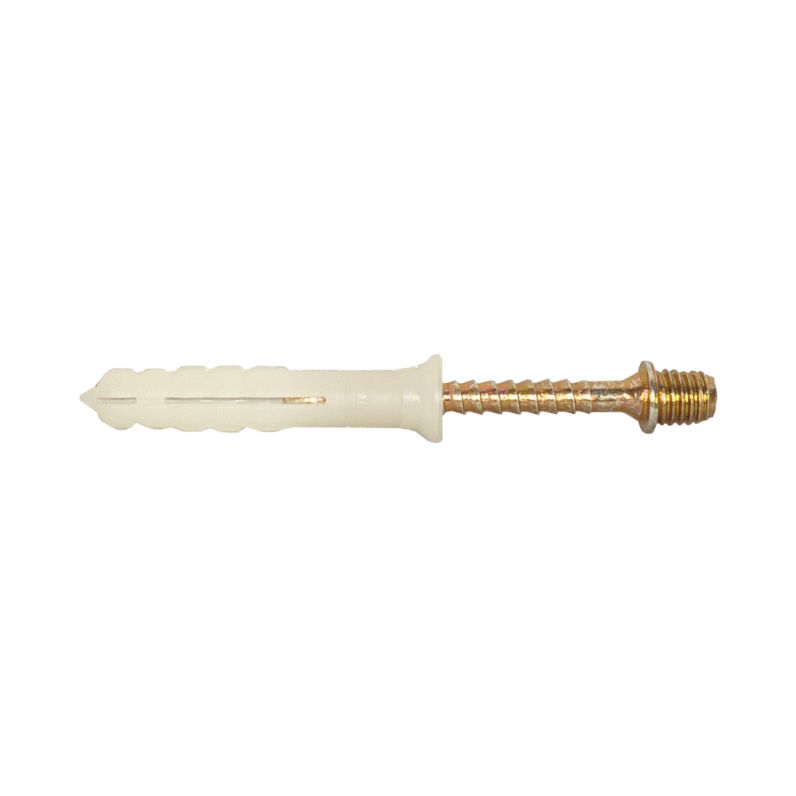

Taco de golpe NPM con tornillo para fijaciones rápidas en materiales macizos
Dibujo técnico - NP - ES
t_np_de
Perforación y limpieza del orificio para instalación de taco de golpe en pared y madera
Inserción del taco de golpe en pared y madera para fijación segura
Golpe final para fijar el taco en pared y madera durante la instalación
m_np_4
Taco de golpe fijado en pared y madera tras la instalación completa
Taco de golpe fijado en ladrillo hueco y madera tras la instalación
Estructura metálica para instalación en pared con taco de golpe avellanado
Instalación de dispositivo de alarma sobre pared con fijación mediante taco de golpe

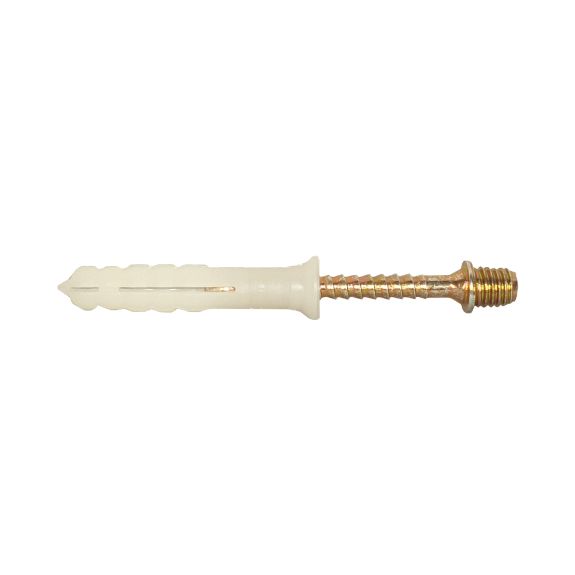

Taco de golpe NPM con tornillo para fijaciones rápidas en materiales macizos
Dibujo técnico - NP - ES
t_np_de
Perforación y limpieza del orificio para instalación de taco de golpe en pared y madera
Inserción del taco de golpe en pared y madera para fijación segura
Golpe final para fijar el taco en pared y madera durante la instalación
m_np_4
Taco de golpe fijado en pared y madera tras la instalación completa
Taco de golpe fijado en ladrillo hueco y madera tras la instalación
Estructura metálica para instalación en pared con taco de golpe avellanado
Instalación de dispositivo de alarma sobre pared con fijación mediante taco de golpe
Diámetro del agujero (mm)
d0 6
Profundidad de agujero (mm)
h1 40
Profundidad del anclaje (mm)
hnom 30
Longitud del anclaje (mm)
Ld 40
Espesor (mm)
tfix 10
Tuerca de unión
thc M6x5
Tipo de taco
Avellanado
Material
Nylon
Material del tornillo
Acero al carbono
Baño
Galvanizado
Cantidad mínima
100
Peso
g 6.01
Dibujo técnico - NP - ES
Estructura metálica para instalación en pared con taco de golpe avellanado
Instalación de dispositivo de alarma sobre pared con fijación mediante taco de golpe
  • Abrazaderas
  • Abrazaderas para cables
  • Abrazaderas para instalaciones eléctricas
  • Sujeciones con rosca métrica
Características clave
  • Taco para la fijación rápida de abrazaderas en interiores.
  • Un ajuste perfecto entre el taco y el clavos da como resultado una expansión óptima y, por lo tanto, altas cargas de extracción
  • Barrera integral evita la expansión prematura
  • Nylon de alta calidad y resistente al envejecimiento
  • Resistente a temperaturas desde - 40 ºC a + 80 ºC
Materiales adecuados
Hormigón
Ladrillo macizo
Ladrillo macizo silicocalcáreo
Bloque de hormigón ligero macizo
Piedra natural
Hormigón poroso
Ladrillo hueco
Ladrillo hueco silicocalcáreo
