Name: Clip metálico de viga CBR para fijar brida
Brand: CELO
SKU: 2746

El Clip viga para brida CBR de CELO es un sistema de fijación rápido, seguro y sin necesidad de taladrar ni soldar, ideal para instalaciones con bridas de nylon en estructuras metálicas. Diseñado para adaptarse a todo tipo de espesores de viga (de 1,5 a 20 mm), se instala fácilmente con un martillo, agilizando el montaje y evitando procesos invasivos.

Fabricado en acero al carbono para muelle (DIN 17222), ofrece una resistencia duradera en entornos exigentes. El recubrimiento en láminas zinc aluminio (gris) garantiza protección frente a la corrosión durante hasta 480 horas en cámara de niebla salina (DIN 50021), lo que lo hace ideal para ambientes exteriores, húmedos o ligeramente corrosivos.

Dispone de un orificio rectangular de 3x10 mm para insertar bridas de forma rápida y segura, permitiendo fijar tuberías, cables o conductos sin necesidad de herramientas adicionales. Con una carga recomendada de 0,15 kN, es perfecto para instalaciones técnicas de menor peso, como señalización, cableado auxiliar o climatización.

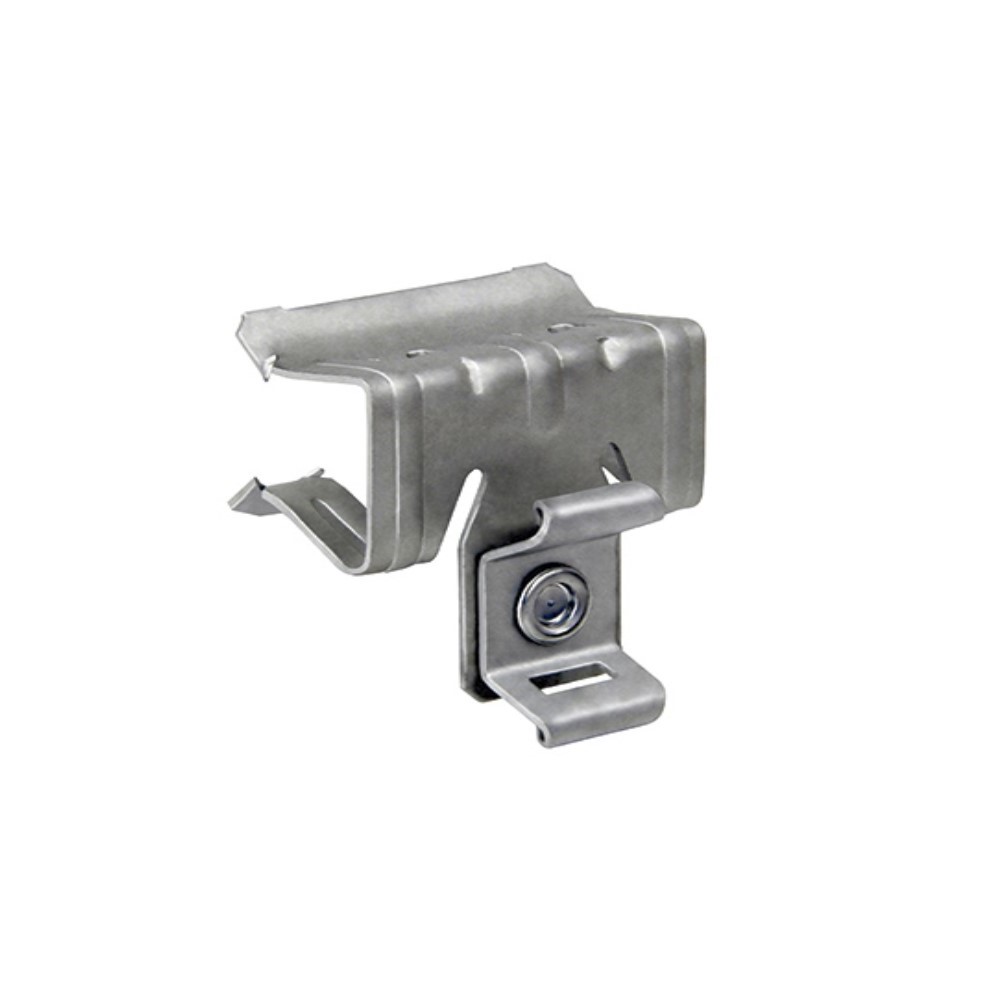

Abrazadera CBR con recubrimiento de láminas de zinc-aluminio, adecuada para la fijación de cables y tubos en bridas

Referencia						Unidades de embalaje	Tipo de embalaje
9154CBR	1.5-4	18	Láminas de zinc-aluminio gris	Acero al carbono para muelles	3x10	100	Caja
91015CBR	10-15	25	Láminas de zinc-aluminio gris	Acero al carbono para muelles	3x10	100	Caja
91520CBR	15-20	25	Láminas de zinc-aluminio gris	Acero al carbono para muelles	3x10	100	Caja
9410CBR	4-10	25	Láminas de zinc-aluminio gris	Acero al carbono para muelles	3x10	100	Caja

Una abrazadera CBR fijada a una viga de acero amarilla, utilizada para la sujeción de tubos mediante bridas para cables

Vista general de una estructura de vigas de acero con cables fijados mediante abrazaderas CBR bajo un techo de madera

Tubo PVC
Tubos coarrugados
Instalación de cables

Características clave

Sistema de fijación rápida y estable a vigas metálicas.
Piezas combinadas para adaptarse a cualquier requerimiento (aplicación, corrosión, espesor de ala de viga...)
De instalación rápida con martillo. No requiere ni taladro ni soldadura.
Abrazaderas y clips de escamas de zinc resistentes a la corrosión en niebla salina hasta 480 horas (DIN 50021)
Dos agujeros pasantes de 3x10 mm para facilitar la inserción de bridas para la fijación de tuberías
Versátil

Materiales adecuados

Viga de acero

Instalación de Clip viga para brida CBR

Representación gráfica del primer paso en el montaje de una abrazadera de soporte CBR, con enfoque en la colocación de la abrazadera sobre la viga metálica

Representación esquemática del paso de montaje de una abrazadera de soporte CBR, en el que se golpea la abrazadera con un martillo para fijarla a la viga

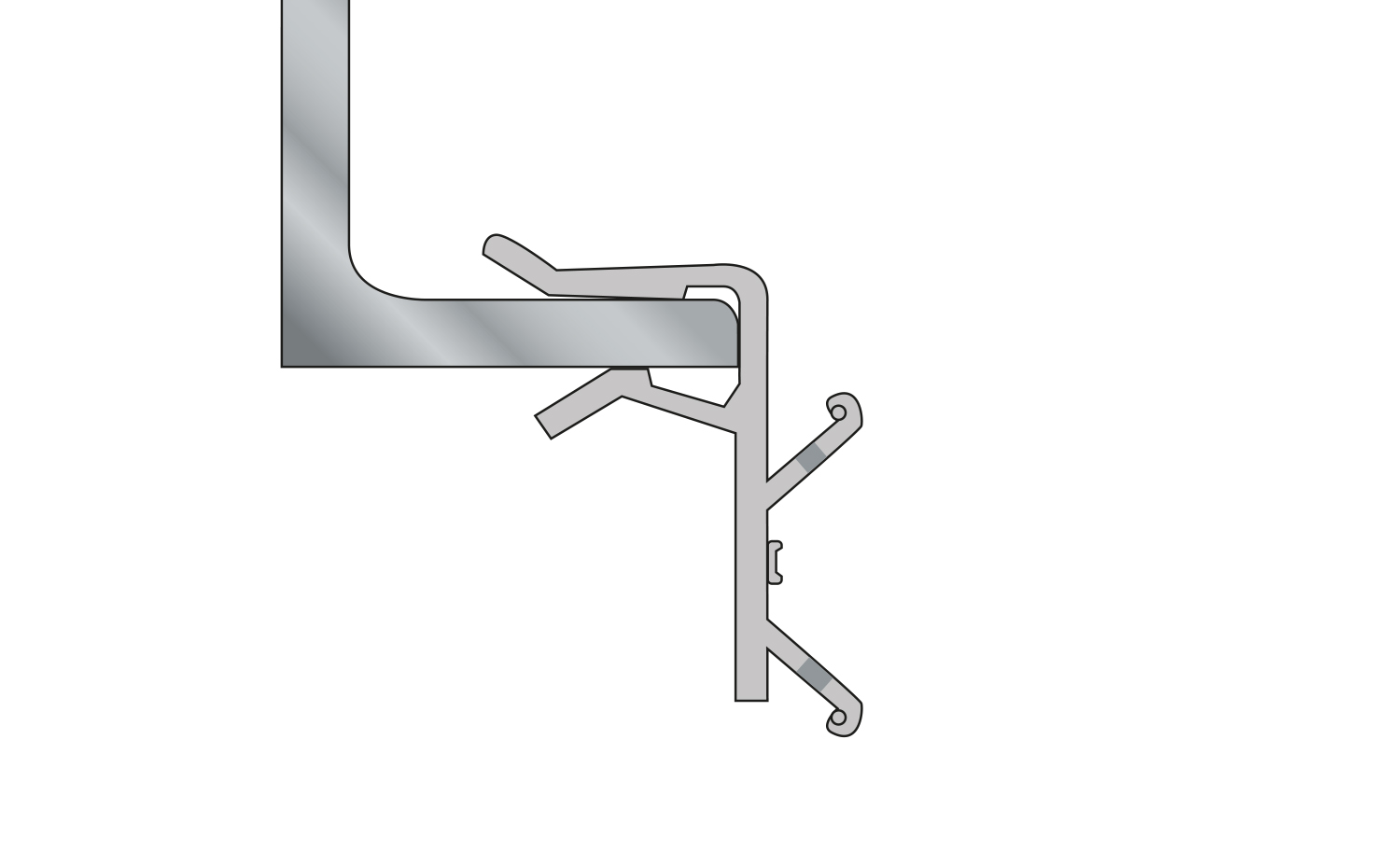

Representación esquemática de una abrazadera de soporte CBR completamente montada sobre una viga de acero, lista para la colocación de bridas para cables

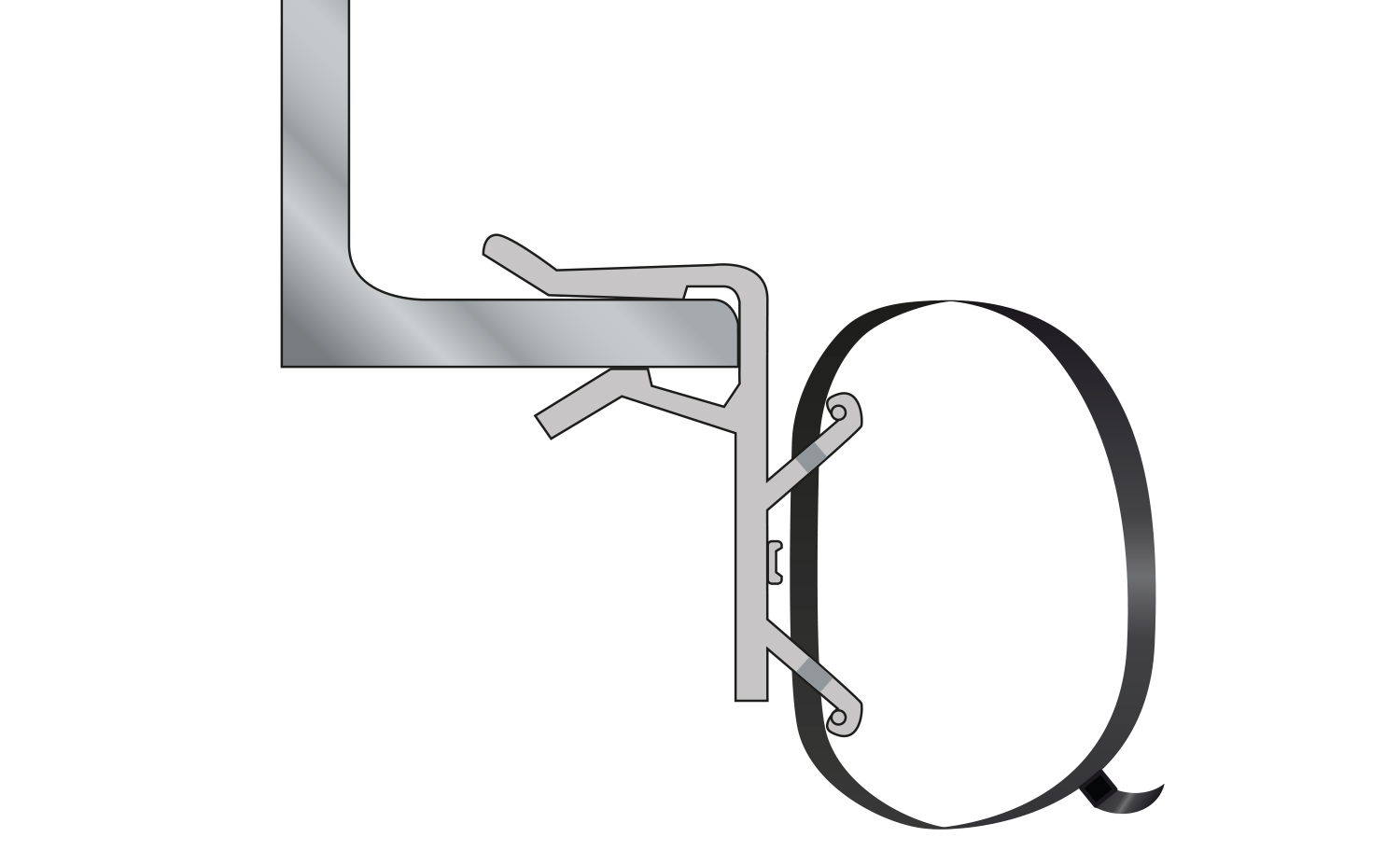

Ilustración gráfica de una abrazadera de soporte CBR sobre una viga de acero con una brida para cables insertada, lista para la fijación de los cables
