F120 – Certificación de resistencia al fuego durante 120 minutos

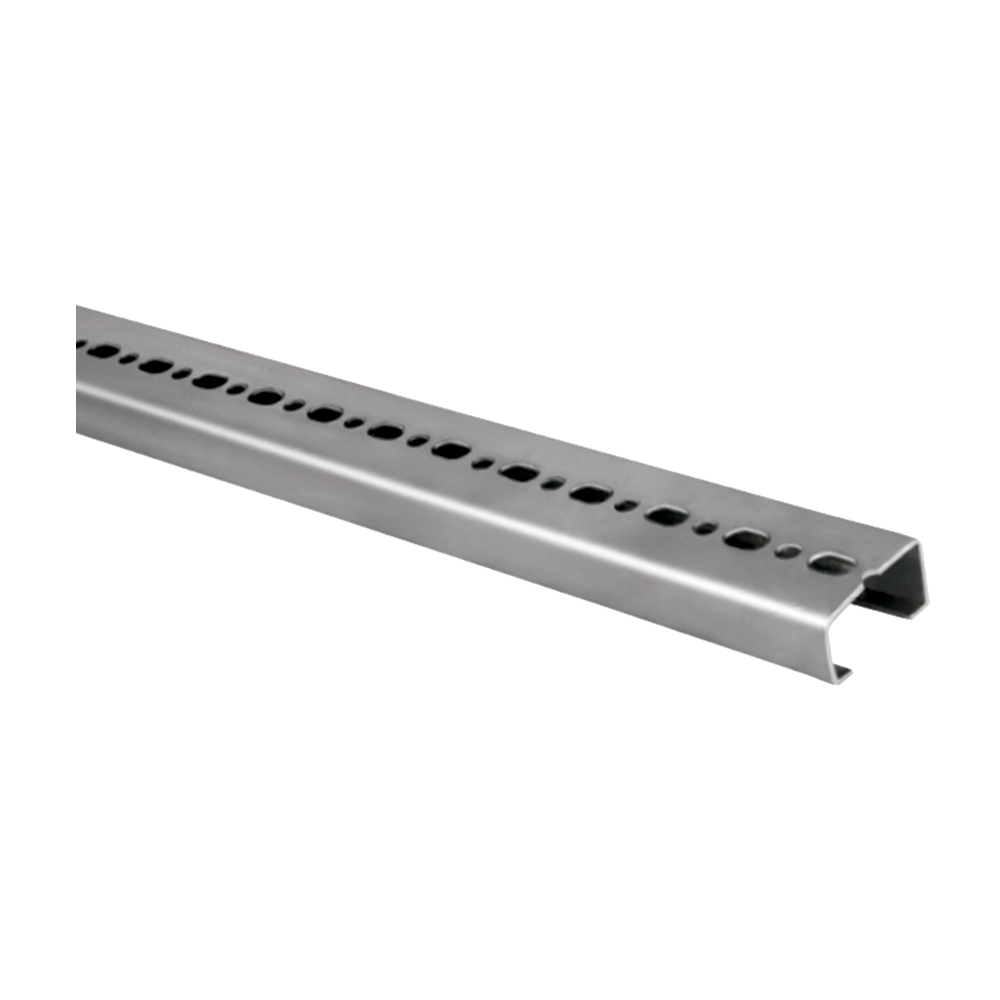

Perfil metálico 40x20 acero galvanizado, con troquelado especial para fijar directamente a bandeja con tornillos FT. La huella regular facilita el corte y el cálculo de las distancias. Agujeros reducidos para limitar la merma en el corte, permite el montaje por ambos lados. Permite fijación de abrazaderas con espárrago perfil EPR. Permite la fijación directa con tornillo Fastite TRBFT, FTPG Y FTBT. Homologación RoHS.

Aplicación del perfil 40x20 en sistemas de conducción y soporte de instalaciones en techo

Aplicación del perfil metálico 40x20 en sistemas de fontanería con colectores y fijaciones en techo

Baño

Galvanizado

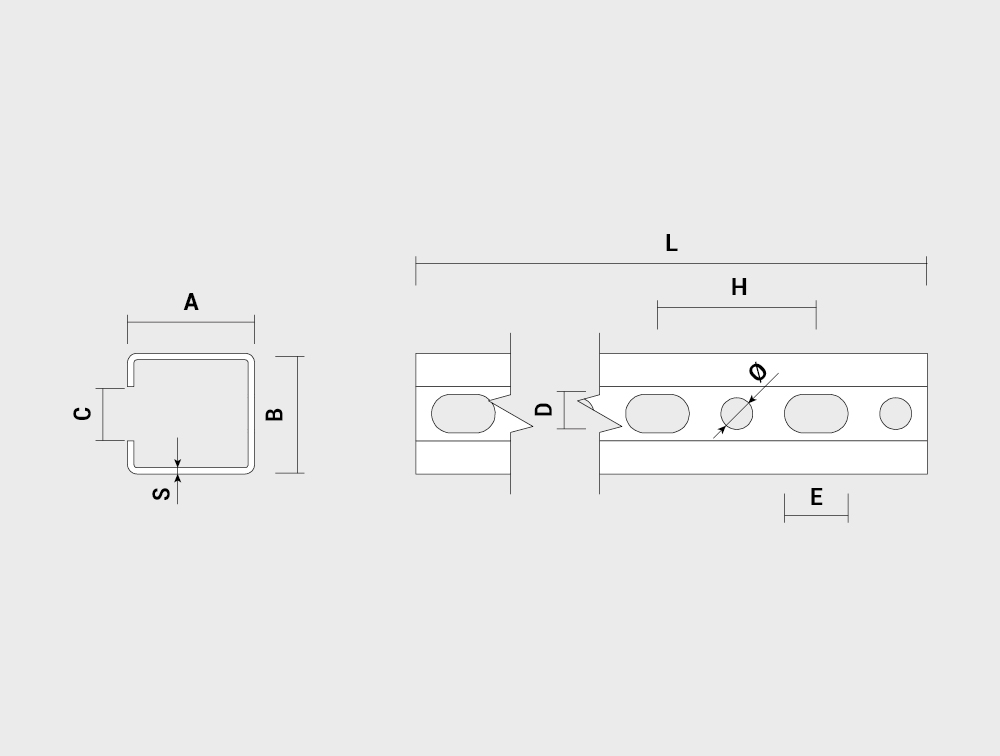

Ancho (mm)

B 40

Altura del perfil [mm]

A 20

Espesor [mm]

S 1.5

Apertura del perfil [mm]

C 24.5

Medidas agujeros pletina [mm]

DxE 8x12

Diámetro agujeros perfil

D2 6

Longitud (mm)

L 2000

Distancia entre agujeros (mm)

H_d 25

Cantidad mínima

Peso

g 1819

Estanterías metálicas
Abrazaderas metálicas
Instalación de conductos
Suportación de ventilación

Características clave

Perfil metálico acero DX51 galvanizado Z200 MA según norma UNE‐EN103278
Taladros regulares que facilitan el cálculo de distancias
Agujeros reducidos para limitar la merma en el corte
Permite unir varilla roscada
Calidad garantizada gracias a la fabricación propia
Se puede utilizar varilla M8 o inferior
Homologada CTM
Agujero D1xE Ø8 x12 mm
Agujero D2 Ø6 mm
Distancia entre agujeros H 25 mm
Doble troquelado uno para montaje estándar y otro especial para la fijación directa con tornillos Fastite
Fijación directa con tornillos Fastite TRBFT, FTPG y FTBT
