Anclaje metálico hembra con cono expansor SA plus 20, cincado

El anclaje hembra con cono expansor interior SA plus 20 para altas cargas, muy versátil se presenta con collarín SAP y sin collarín SAPK. Con dos homologaciones CE, una para hormigón no fisurado y otra para para múltiples usos en hormigón no fisurado y fisurado. Alcanza altos valores de carga en pequeñas distancias axiales y al eje.

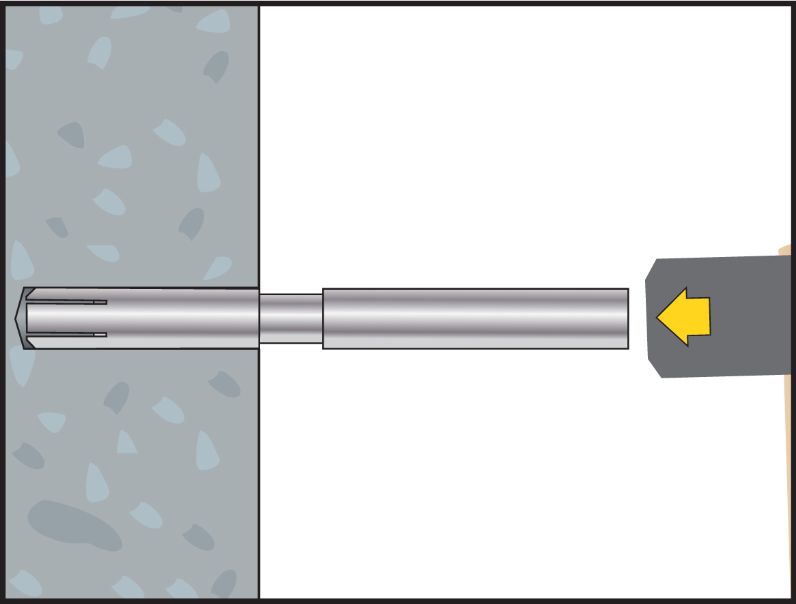

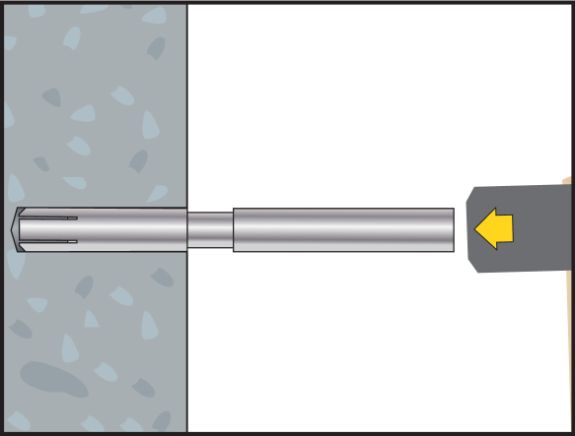

La gran expansión permite altas cargas con agujeros menores y reducidos empotramientos. Una marca en cada tipo de anclaje (tipo, diámetro) evita errores a la hora de instalar. El expansionador ESW PRO con protector de goma recomendado para una correcta y segura instalación.

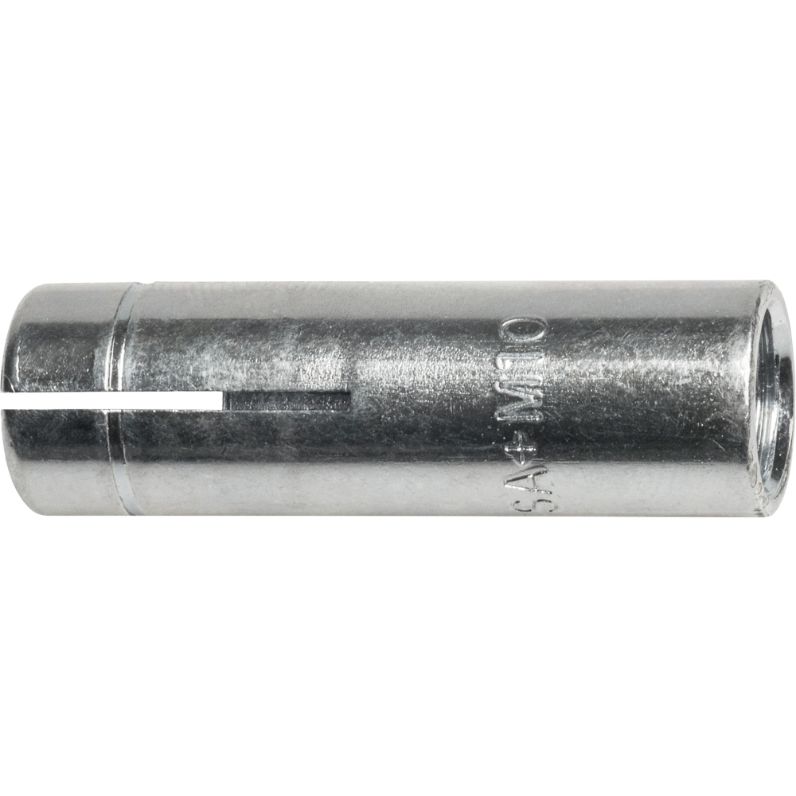

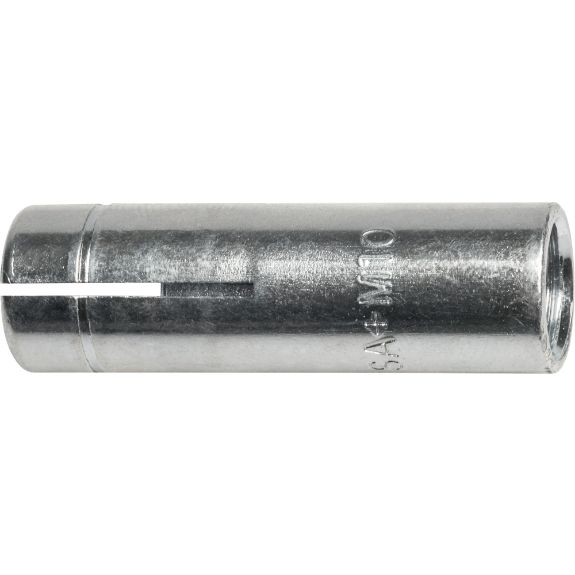

Taco hembra con cono expansor SA Plus para fijación en hormigón
Taco hembra con cono expansor SA Plus para fijación en hormigón
Diámetro del agujero (mm)
d0 25
Profundidad de agujero (mm)
h1 85
Profundidad efectiva de anclaje (mm)
hef 80
Longitud del anclaje [mm]
La 80
Profundidad de inserción (mm)
Is 22-35
Tipo de taco
Sin collarín
Material
Acero
Baño
Galvanizado
Rosca interior
th M20
Cantidad mínima
10
Peso
g 202

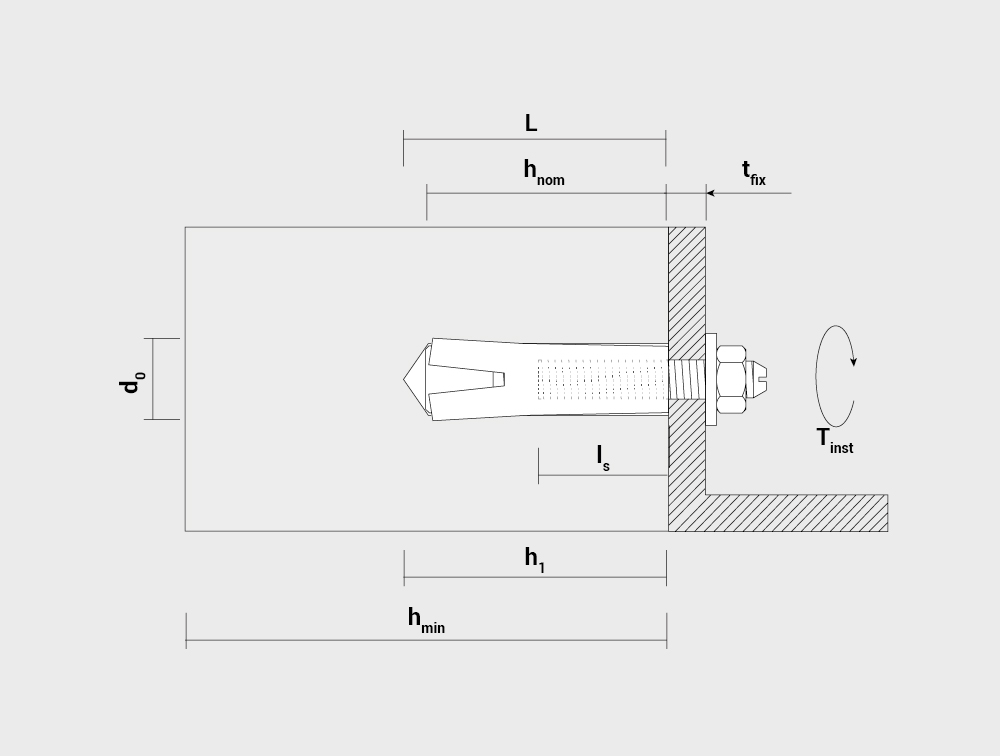

Dibujo técnico - SAPK/SAP/ESW - ES

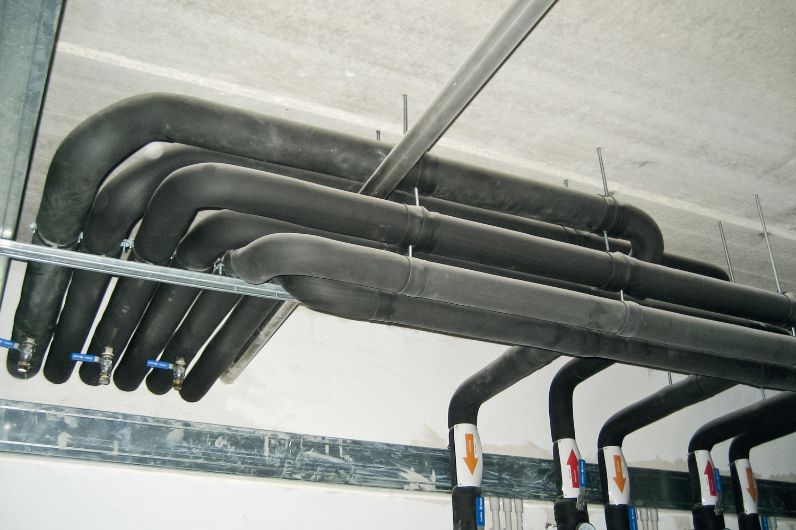

  • Tubos de ventilación
Características clave
  • La alta capacidad de expansión del anclaje permite realizar un agujero pequeño y un reducido empotramiento anclaje
  • Se requiere un expansionador ESW Pro o ESW para un ensamblaje correcto
Materiales adecuados
bm_concrete
Hormigón
