Longitud del anclaje (mm)
Ld 80
Agujero pasante (mm)
df 8-10
Profundidad de inserción (mm)
Is 20
Impronta del tornillo
Drive TX25
Adecuado para
Tornillo de plomería 4,5x25
Material
Nylon
Cantidad mínima
50
Peso
g 3

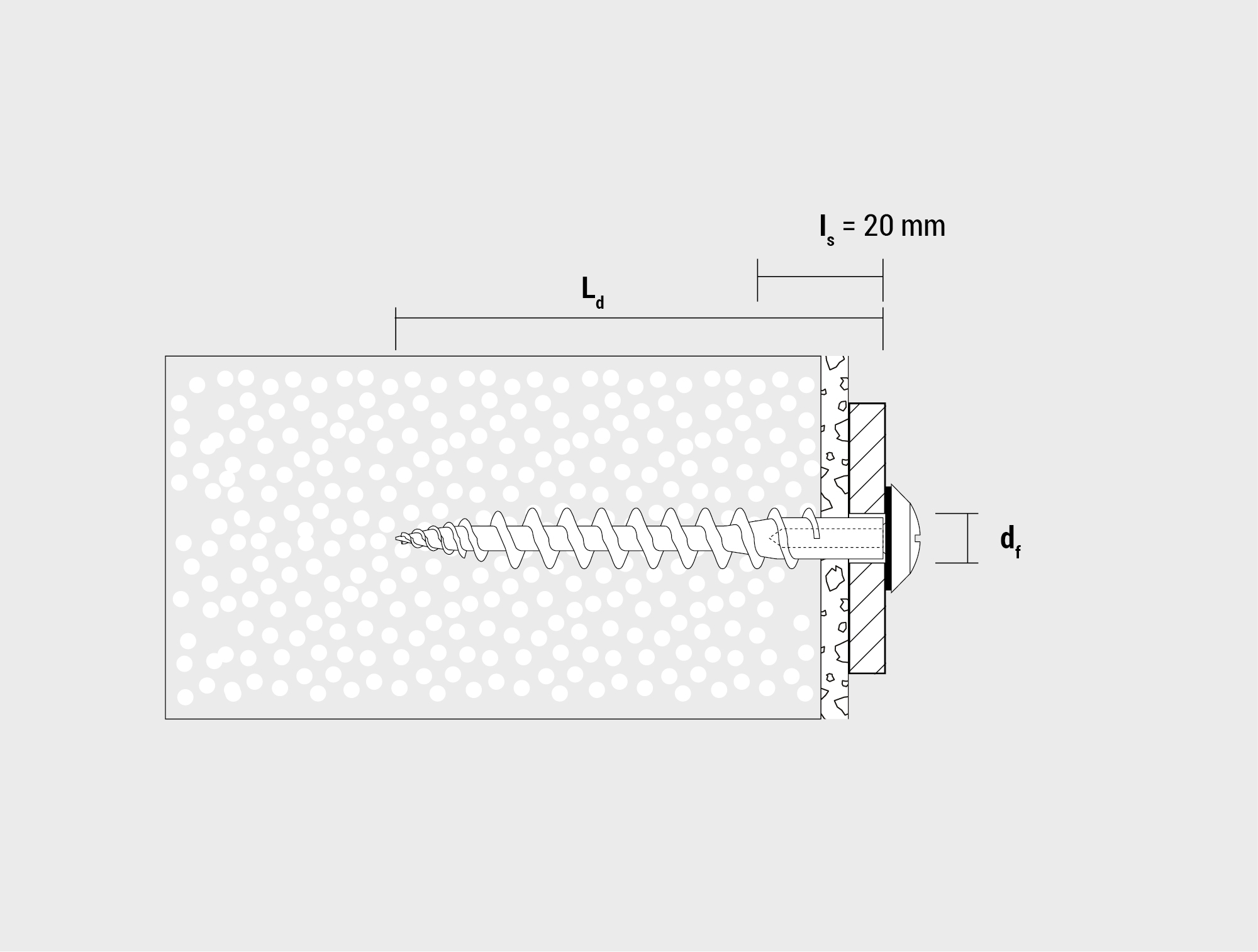

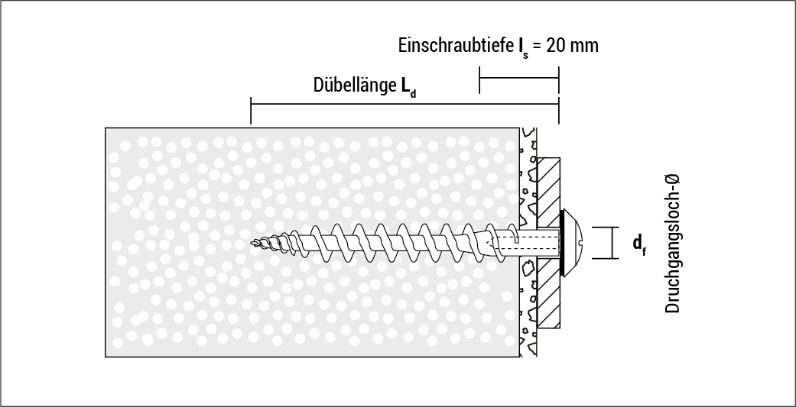

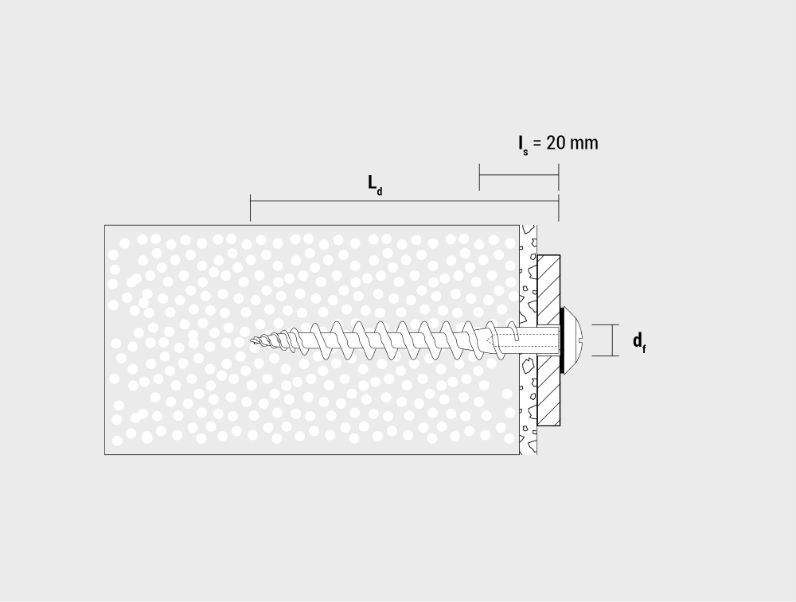

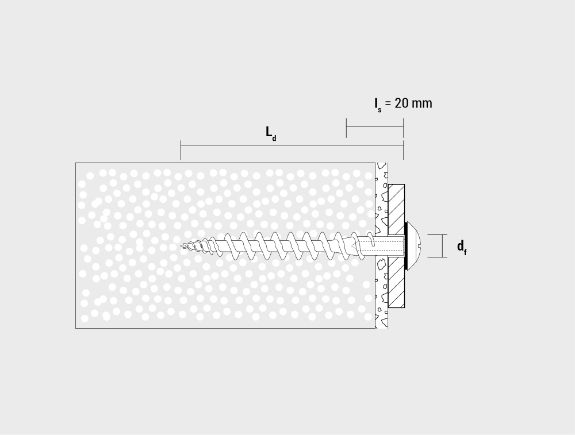

Dibujo técnico - IPSD-IPSDH - ES
  • Conexión de perfiles a pared
  • Chapa metálica

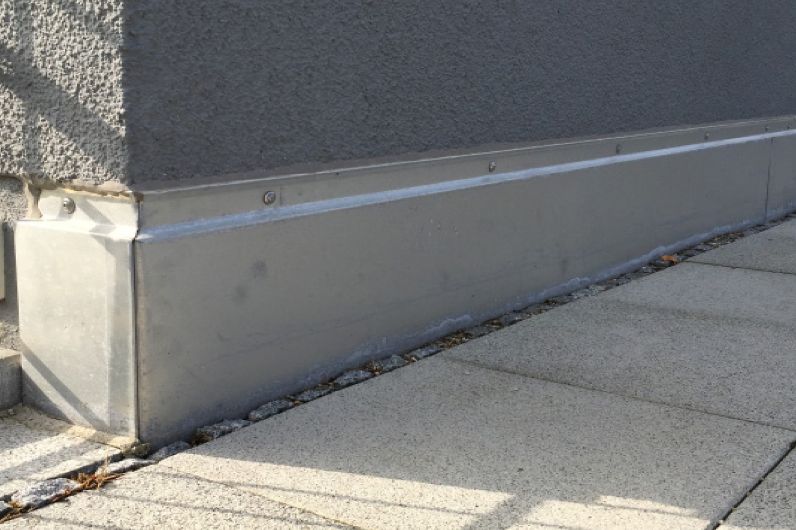

  • Placas de protección
  • Cornisa del tejado
  • Detectores de movimiento

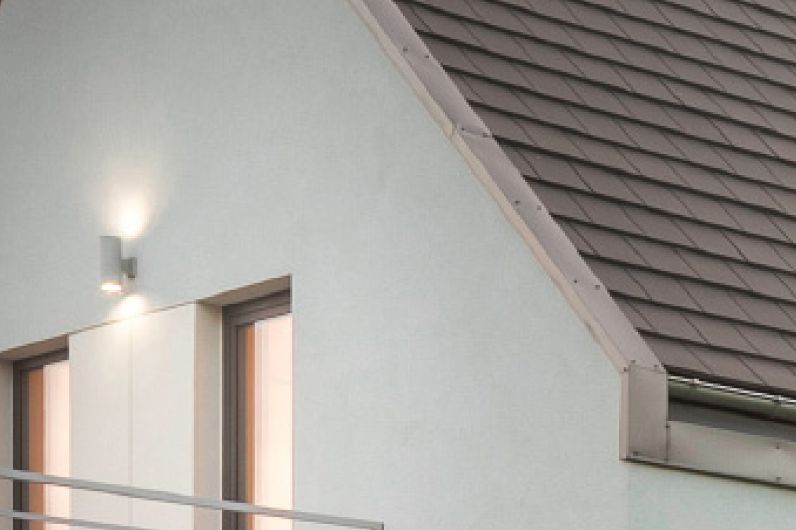

  • Iluminación
  • Señales
Características clave
  • Tornillo especial para fijación directa en sistemas compuestos de aislamiento térmico externo (ETICS) - ¡rápido y sin puentes térmicos!
  • Para la fijación de perfiles a pared, chapas metálicas, perfiles de protección, cubiertas de cornisa, detectores de movimiento, lámparas, letreros, etc., en paneles de aislamiento
  • Adecuado para tornillo aglomerado 4,5 mm
  • Sin perforación previa en carton yeso (≤ 7 mm) debido a la afilada punta taladra directamente
  • Longitud de 80 mm para conseguir una instalación óptima en SATE
  • Adecuado para agujeros pasantes ≥ Ø 8 mm (común para perfiles de pared)
  • Fabricado con Nylon reforzado con fibra de vidrio
Materiales adecuados
bm_etics
SATE (Sistema de Aislamiento Térmico Exterior)
bm_styrofoam
Placa de espuma de poliestireno
bm_hardfoam
Paneles de espuma dura
bm_polystyrene
Panel de poliestireno
bm_wood_fibre_board
Panel de fibra de madera

Instalación de Taco-tornillo de plástico para aislamiento IPSD 80 color gris

Instalación del tornillo inoxidable A2 para bajantes PLS en fachada con aislamiento

Instalación del tornillo inoxidable A2 para bajantes PLS en fachada con aislamiento

Fijación del tornillo inoxidable A2 para bajantes PLS con soporte metálico en fachada aislada

Fijación del tornillo inoxidable A2 para bajantes PLS con soporte metálico en fachada aislada

Tornillo inoxidable A2 para bajantes PLS fijado en fachada con aislamiento

Tornillo inoxidable A2 para bajantes PLS fijado en fachada con aislamiento

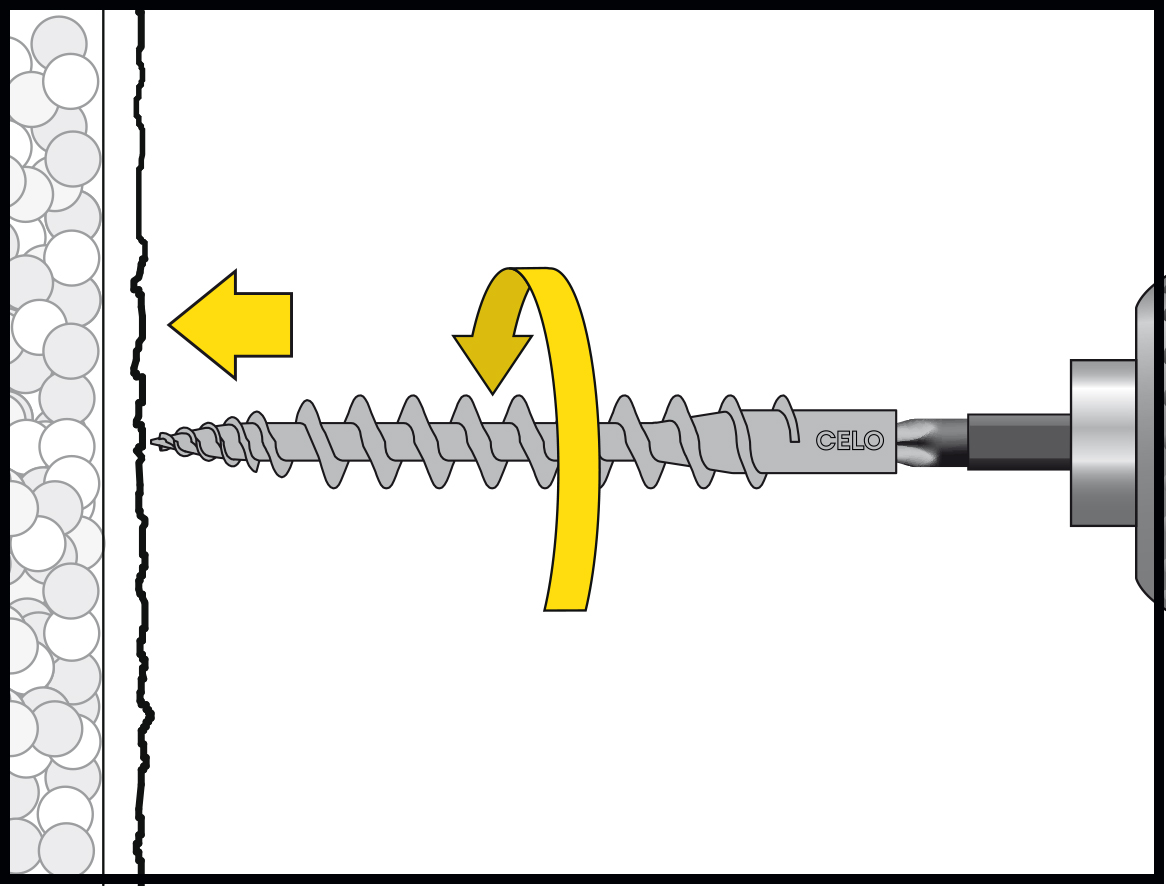

Paso 4

Paso 4

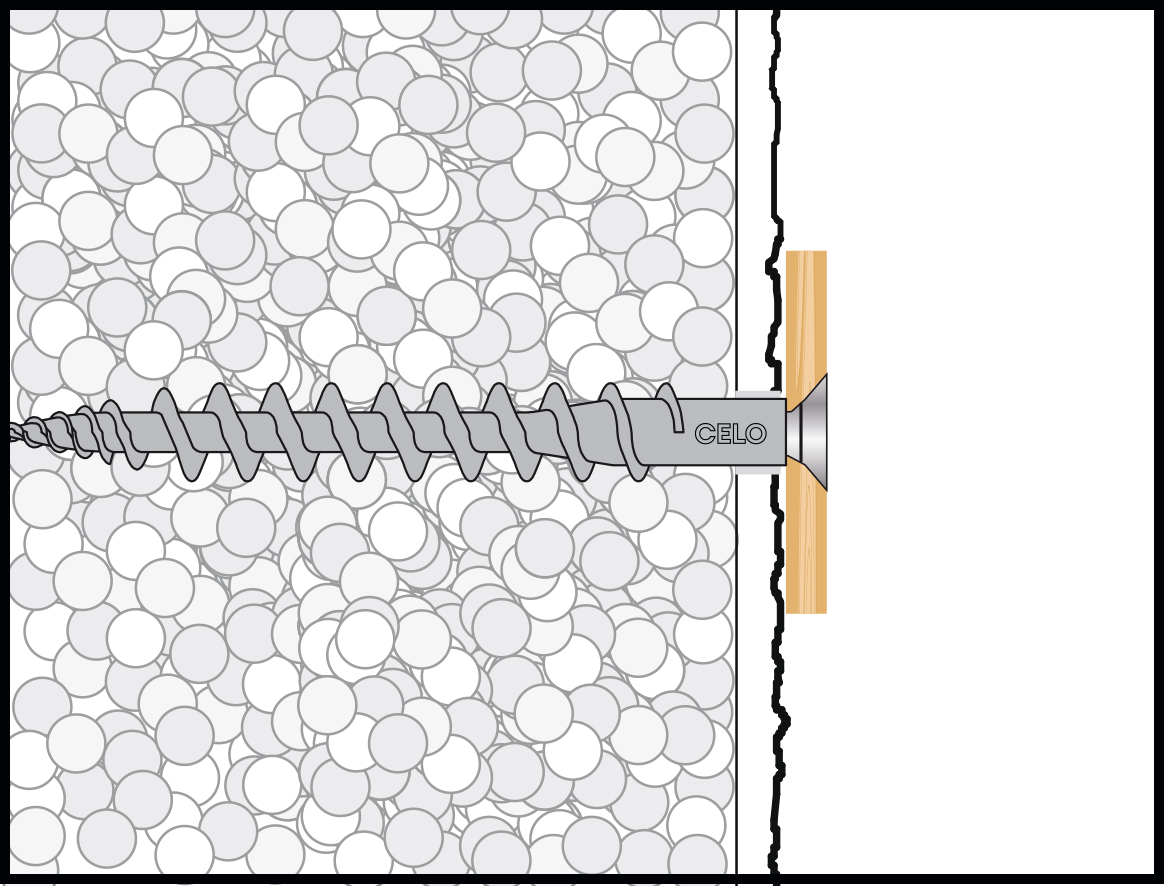

Paso 5

Paso 5

Productos relacionados

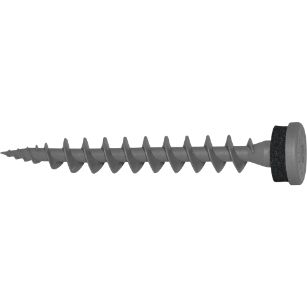

Imagen del producto: tornillo para placas aislantes IPS 80 color gris
