Bolsa abrazadera metálica M8+M10 RI
Bolsa abrazadera reforzada isofónica M8+M10
Descripción del producto

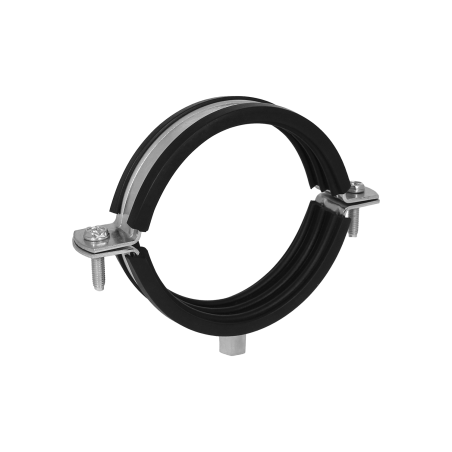

Bolsa con abrazadera reforzada isofónica M8+M10 RI, con soldadura en cruz y tornillo alomado impronta pz+ranura más largos. Diseño con doble refuerzo, goma de EPDM más gruesa y mayor parte roscada en el perfil para garantizar un mejor agarre.
Lista de referencias
Filtros
Profundidad efectiva de anclaje (mm)
Cerrar
25
60
Altura (mm)
Cerrar
145.5
40.5
45.5
49.5
60
64
70.5
86.5
102.5
111.5
122.5
Longitud de la abrazadera (mm)
Cerrar
198.5
15-19
Adecuado para
Cerrar
Tubo de Ø 140-200
Tubo de Ø 15-25
Tipo de embalaje
Cerrar
Caja
Bolsa
Referencia
d
J
140RIEDRN
18RIEDRN
22RIEDRN
28RIEDRN
35RIEDRN
40RIEDRN
50RIEDRN
60RIEDRN
75RIEDRN
90RIEDRN
110RIEDRN
Diámetro [mm]
d
J
140
18
22
28
35
40
50
60
75
90
110
Longitud (mm)
d
J
0
0
62
70
79
88
100
109
133
145
169
Profundidad efectiva de anclaje (mm)
d
J
25
60
-
-
-
-
-
-
-
-
-
Altura (mm)
d
J
145.5
40.5
45.5
49.5
60
64
70.5
86.5
102.5
111.5
122.5
Longitud de la abrazadera (mm)
d
J
198.5
15-19
-
-
-
-
-
-
-
-
-
Adecuado para
d
J
Tubo de Ø 140-200
Tubo de Ø 15-25
-
-
-
-
-
-
-
-
-
Material
d
J
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Acero + EPDM
Unidades de embalaje
d
J
2
2
2
2
2
2
2
2
2
2
2
Tipo de embalaje
d
J
Caja
Caja
Bolsa
Caja
Caja
Caja
Caja
Caja
Caja
Caja
Caja
A
t
11 / 11 referencias
Aplicaciones
- Tuberías metálicas
- Tubo PVC
- Tubos de desagüe
- Bajantes de PVC
Especificaciones adicionales
Características clave:
- Doble nervio de refuerzo
- Insonoriza de acuerdo con DIN EN ISO 3822-1
- Más grosor, aisla e insonoriza según DIN 4109
- Goma de EPDM que resiste temperaturas de - 50 ºC a + 110 ºC
- Tornillos más largo para una mejor ajuste y fácil montaje M6x18mm de Ø18 a Ø60 y M6x25mm de Ø75 a Ø400
- Mayor grosor de goma EPDM 4,5 mm
- Manguito soldado más largo de 18 mm
- Resistente a los rayos UV y al agua marina
- Tornillos más largo para una mejor ajuste y fácil montaje M6x18mm de Ø18 a Ø60 y M6x25mm de Ø75 a Ø400
