Diámetro del agujero (mm)
d0 8
Profundidad de agujero (mm)
h1 27
Profundidad del anclaje (mm)
hnom 23
Longitud del anclaje [mm]
La 23
Profundidad de inserción (mm)
Is 4/5 Dübellänge
Material
Latón
Rosca interior
th M6
Cantidad mínima
10
Peso
g 40

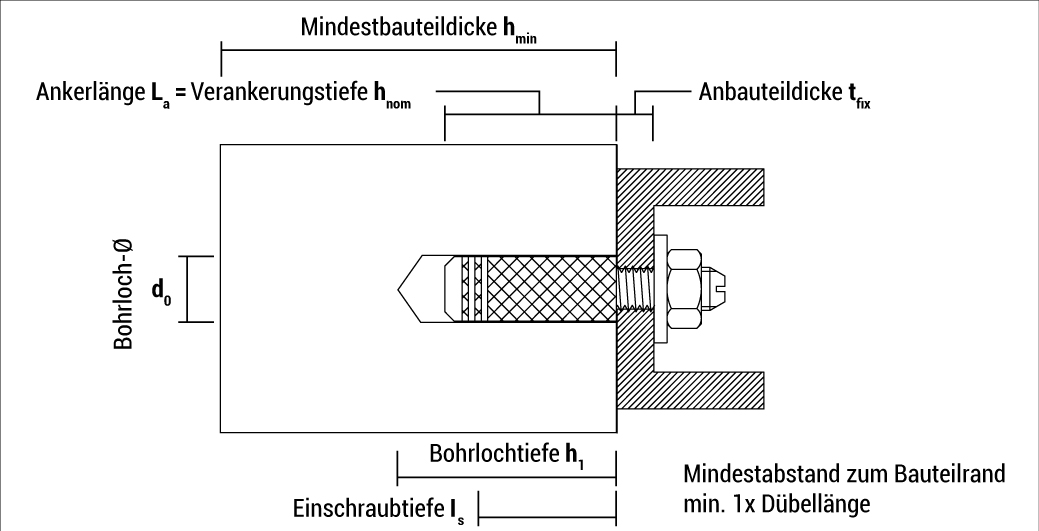

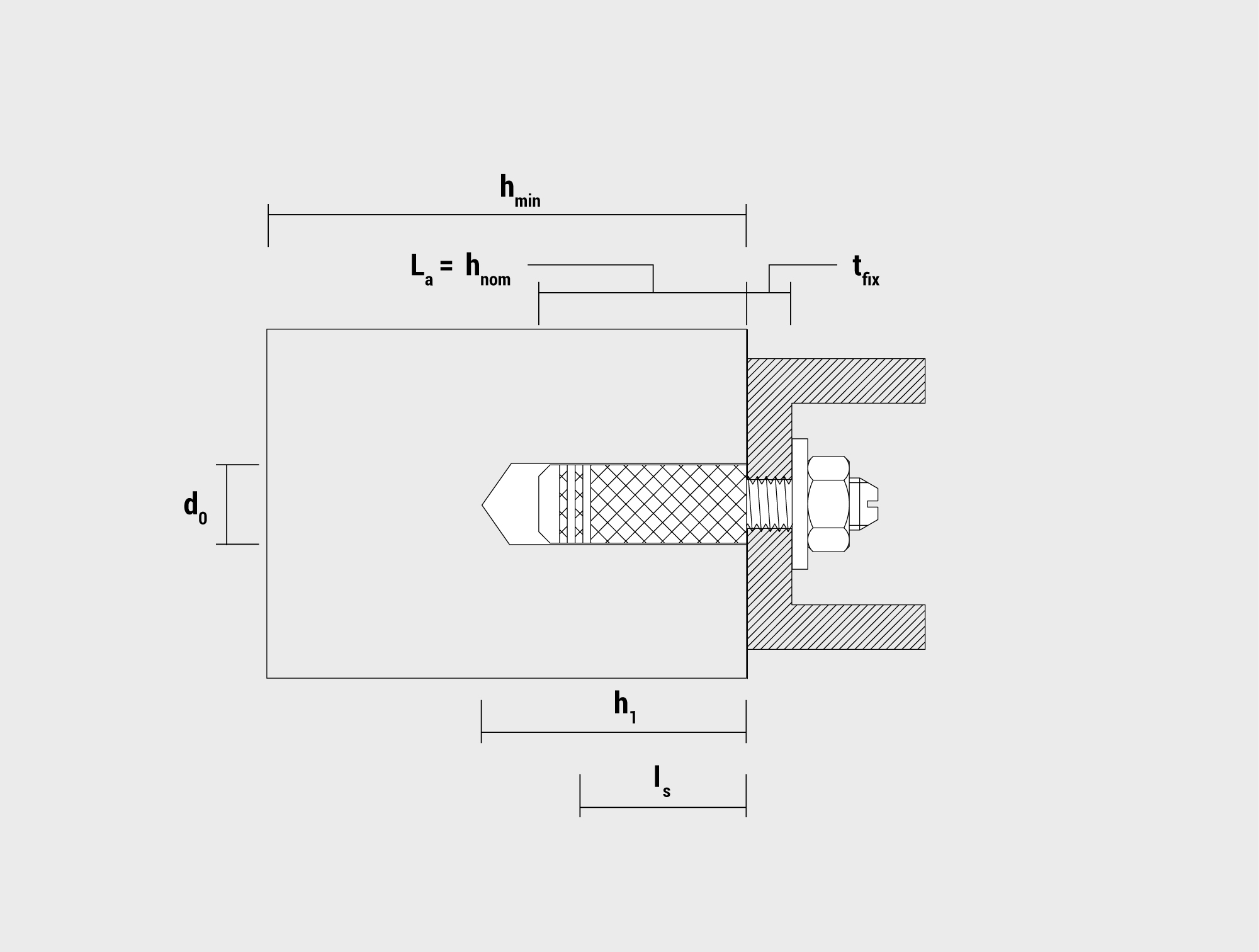

Dibujo técnico - ME - ES
  • Estanterías de pared
  • Rieles de cortinas
  • Fijaciones sanitarias
  • Abrazaderas
  • Subestructuras de fachadas
Características clave
  • La instalación no necesita herramienta
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural
bm_solid_stone
Piedra
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo

Instalación de Blister taco latón ME 6

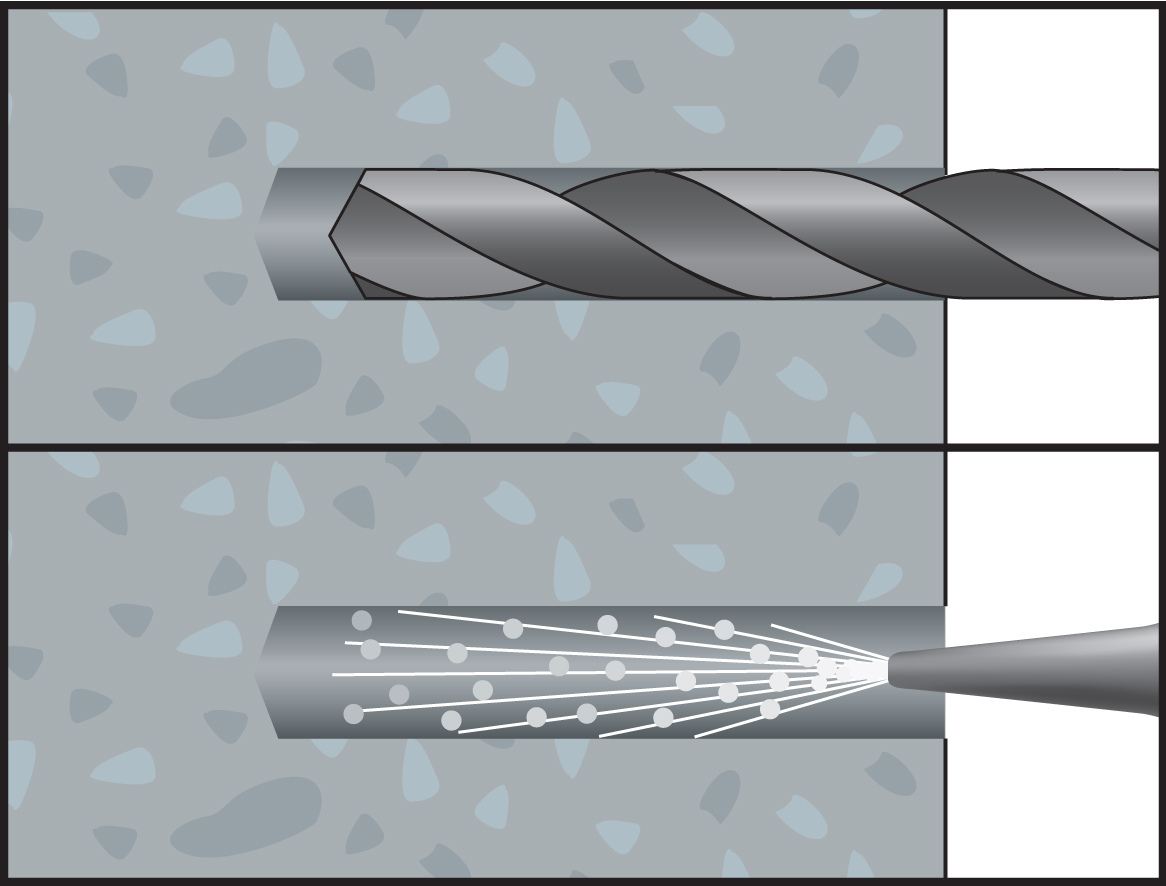

Preparación del orificio para instalar el taco de latón ME en hormigón

Preparación del orificio para instalar el taco de latón ME en hormigón

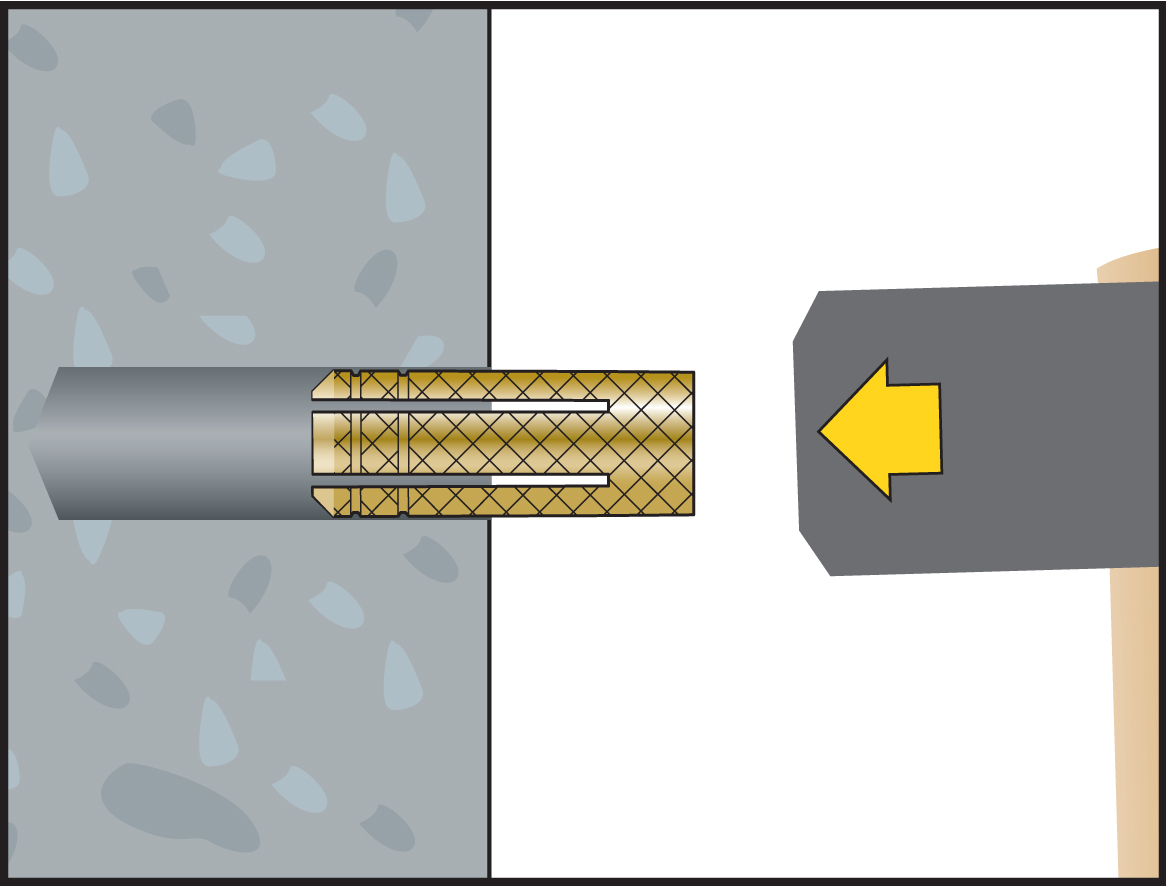

Inserción del taco de latón ME en el orificio perforado en hormigón

Inserción del taco de latón ME en el orificio perforado en hormigón

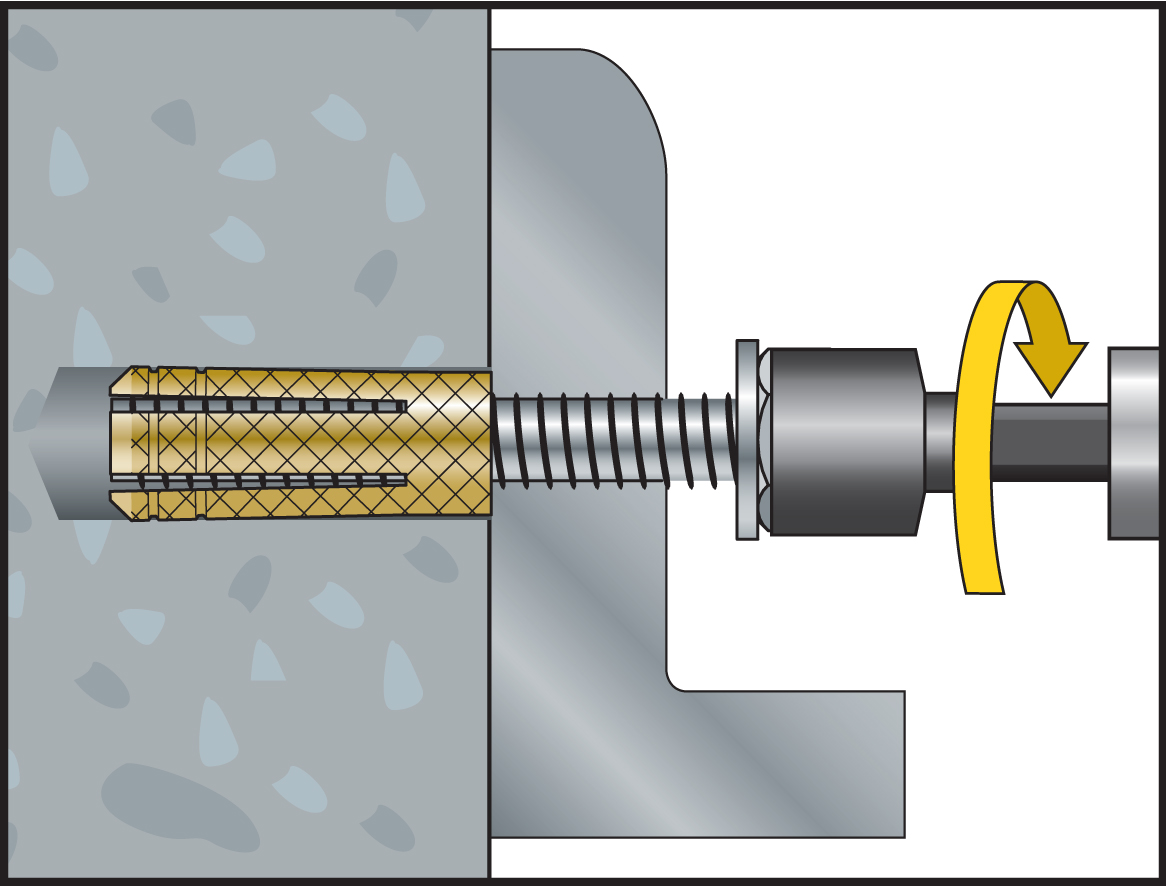

Fijación final del tornillo en el taco de latón ME instalado en hormigón

Fijación final del tornillo en el taco de latón ME instalado en hormigón

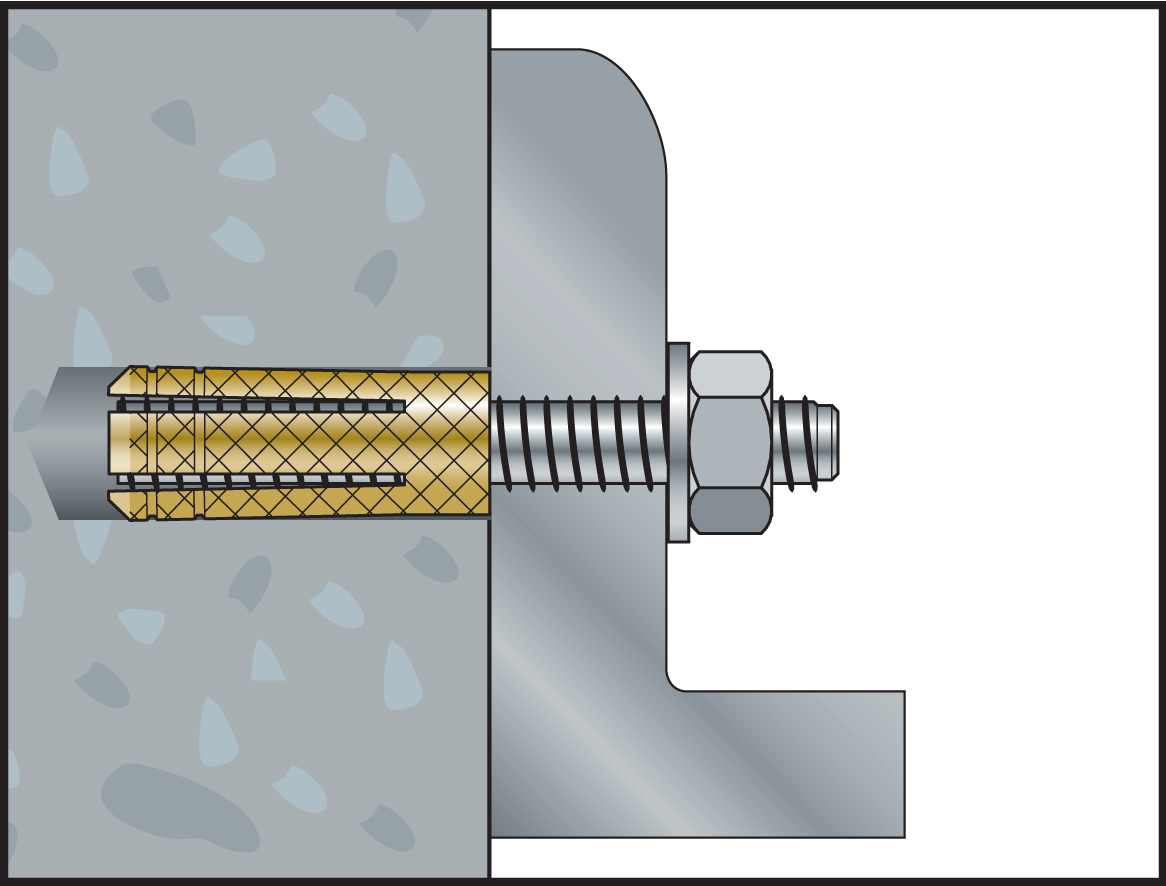

Instalación completa del taco de latón ME con tornillo y tuerca en hormigón

Instalación completa del taco de latón ME con tornillo y tuerca en hormigón
