El anclaje hembra con cono expansor interior SA plus 16 con valona para altas cargas. Dos homologaciones CE, una para hormigón no fisurado y otra para para múltiples usos en hormigón no fisurado y fisurado. Alcanza altos valores de carga en pequeñas distancias axiales y al eje.

La gran expansión permite altas cargas con agujeros menores y reducidos empotramientos. Una marca en cada tipo de anclaje (tipo, diámetro) evita errores a la hora de instalar. El expansionador ESWP con protector de goma recomendado para una correcta y segura instalación.

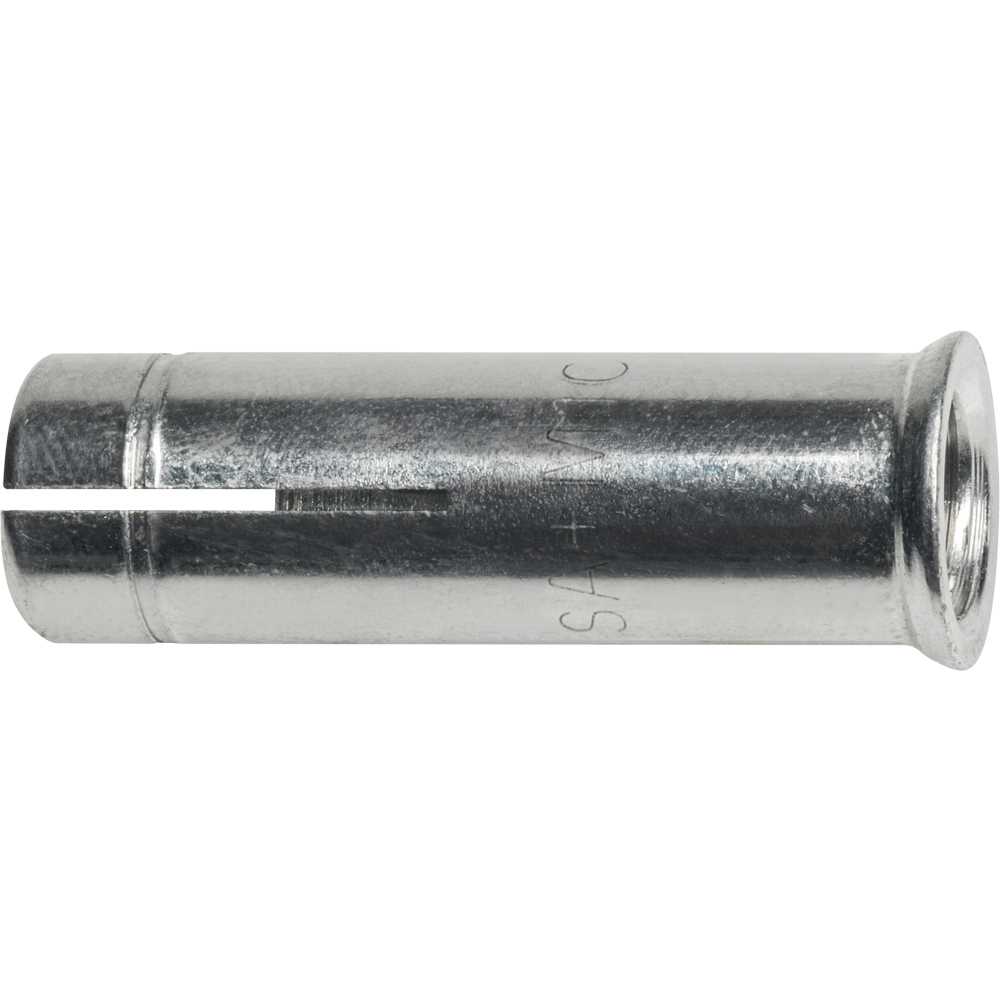

Taco hembra SAPK con cono expansor y valona para fijación en hormigón

Preparación del taladro para instalar taco hembra SA Plus en hormigón

Inserción del taco hembra SA Plus en el agujero perforado en hormigón

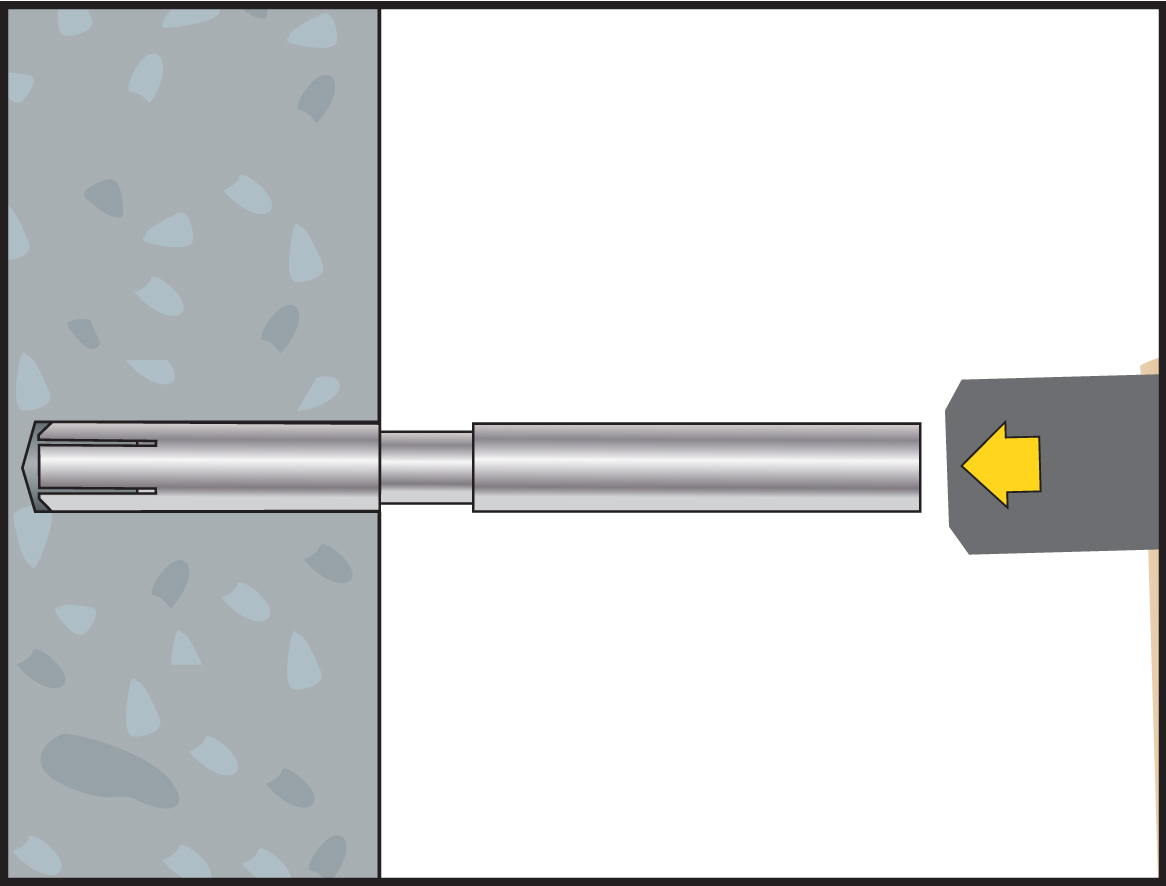

Colocación del perno expansor en el taco hembra SA Plus para fijación en hormigón

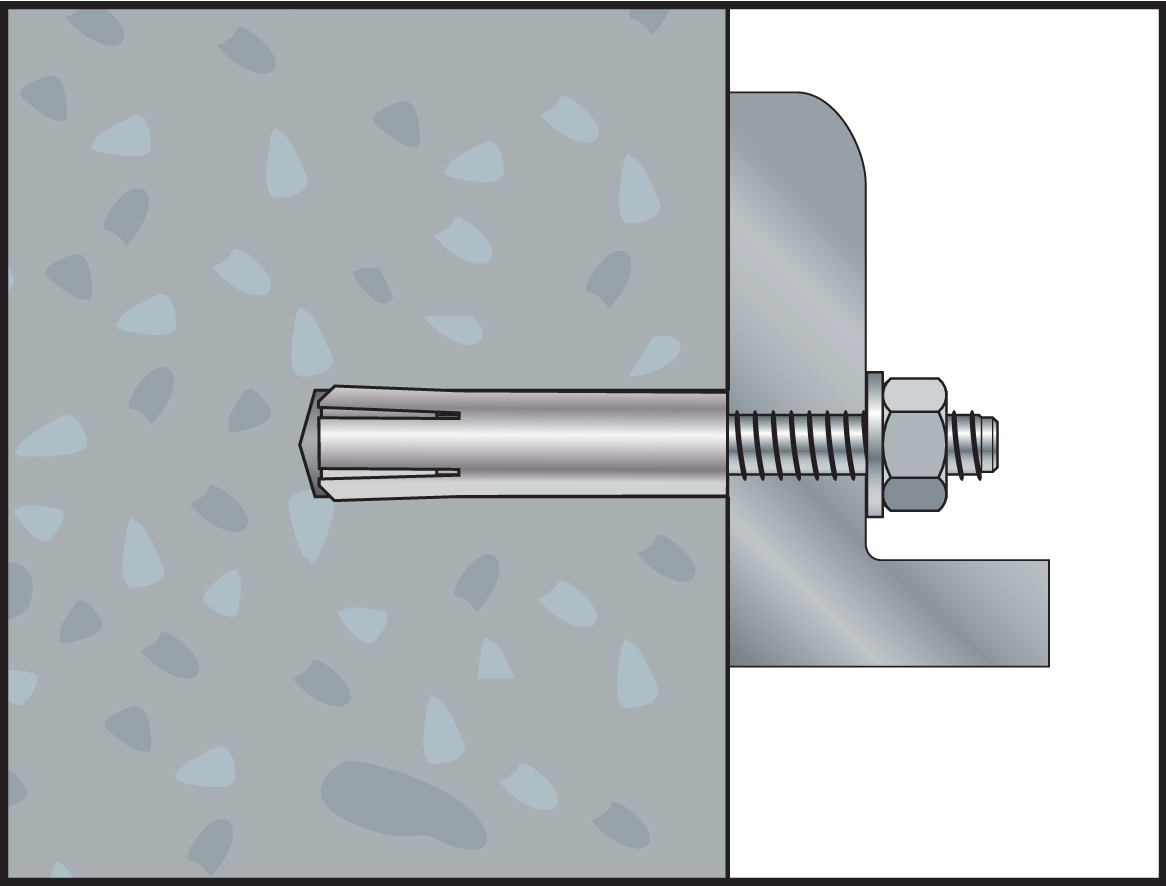

Fijación final con perno y tuerca en taco hembra SA Plus para hormigón

Aplicación del taco hembra SA Plus para fijación de estructuras en techo

Aplicación del taco hembra SA Plus para suspensión de tuberías en techo

Diámetro del agujero (mm)

d₀ 20

Profundidad de agujero (mm)

h₁ 70

Profundidad efectiva de anclaje (mm)

h_ef 65

Longitud del anclaje [mm]

L_a 65

Profundidad de inserción (mm)

I_s 16-32

Tipo de taco

Con collarín

Material

Acero

Baño

Galvanizado

Rosca interior

th M16

Cantidad mínima

Peso

g 108.8

Aplicación del taco hembra SA A4 para anclaje de puntales en obra

Tubos de ventilación

Características clave

Homologado para un sólo uso en hormigón no fisurado
La alta capacidad de expansión del anclaje permite realizar un agujero pequeño y un reducido empotramiento anclaje
Se requiere un expansionador ESW Pro o ESW para un ensamblaje correcto
El collarín evita que se cuele en el agujero
