Taco de latón ME 16

El taco de latón ME 16 con una textura especial exterior moleteada asegura una buena anti-rotación al fijarse el tornillo. No se necesita ninguna herramienta especial para su fijación, ya que la expansión se realiza atornillando el tornillo métrico. Se puede desmontar de forma fácil y rápida.

La longitud del anclaje se corresponde a la longitud de rosca aunque también depende de la resistencia de la base. El taco de latón ME es adecuado para aplicaciones en el exterior.

Taco de latón ME con rosca interna para cargas medias – anclaje metálico para hormigón
Dibujo técnico - ME - ES
t_me_de
Preparación del orificio para instalar el taco de latón ME en hormigón
Inserción del taco de latón ME en el orificio perforado en hormigón
Fijación final del tornillo en el taco de latón ME instalado en hormigón
Instalación completa del taco de latón ME con tornillo y tuerca en hormigón
Aplicación del taco de latón ME para fijar barandilla metálica en oficina
Taco de latón ME con rosca interna para cargas medias – anclaje metálico para hormigón
Dibujo técnico - ME - ES
t_me_de
Preparación del orificio para instalar el taco de latón ME en hormigón
Inserción del taco de latón ME en el orificio perforado en hormigón
Fijación final del tornillo en el taco de latón ME instalado en hormigón
Instalación completa del taco de latón ME con tornillo y tuerca en hormigón
Aplicación del taco de latón ME para fijar barandilla metálica en oficina
Diámetro del agujero (mm)
d0 20
Profundidad de agujero (mm)
h1 50
Profundidad del anclaje (mm)
hnom 44
Longitud del anclaje [mm]
La 44
Profundidad de inserción (mm)
Is 4/5 Dübellänge
Material
Latón
Rosca interior
th M16
Cantidad mínima
25
Peso
g 45.75

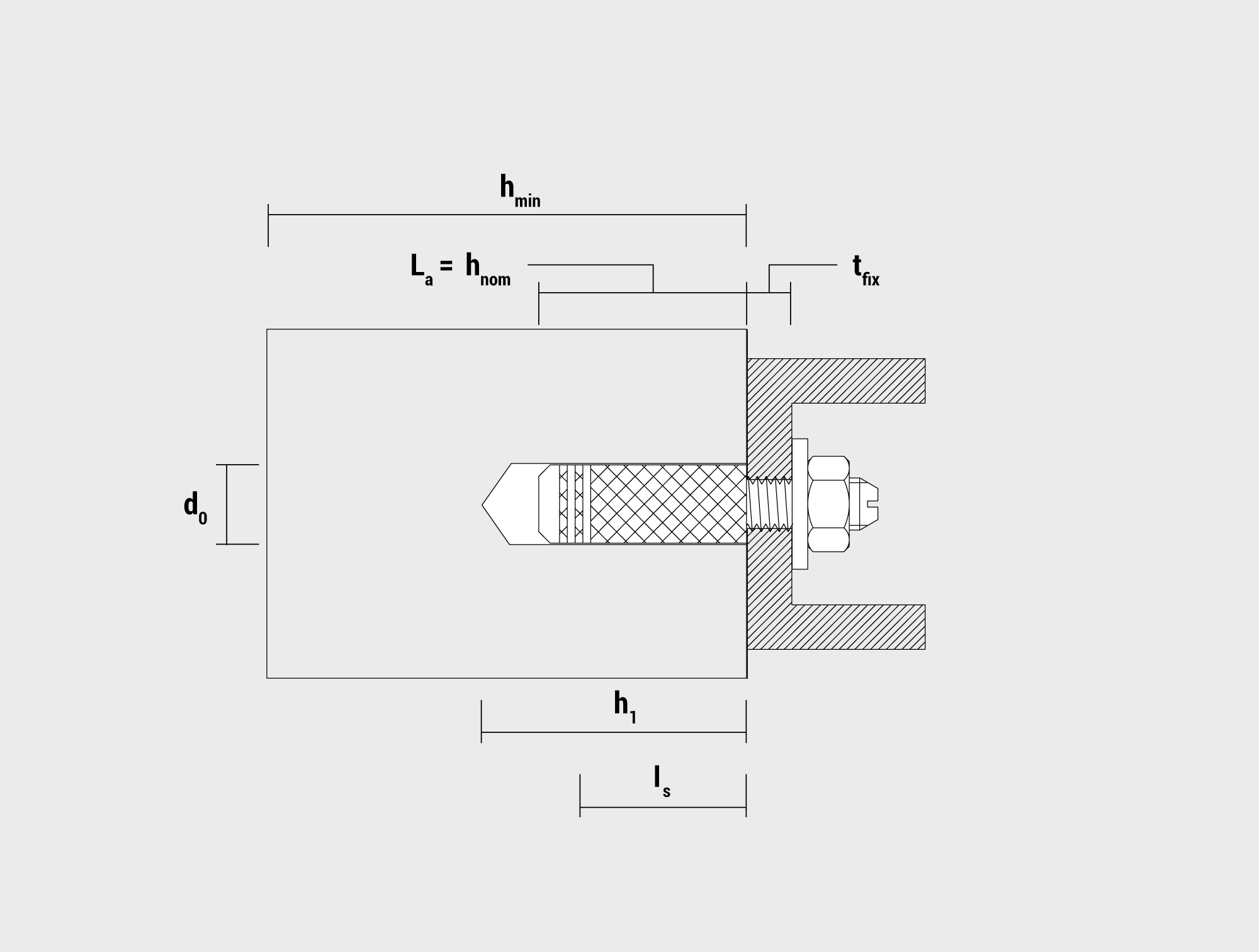

Dibujo técnico - ME - ES

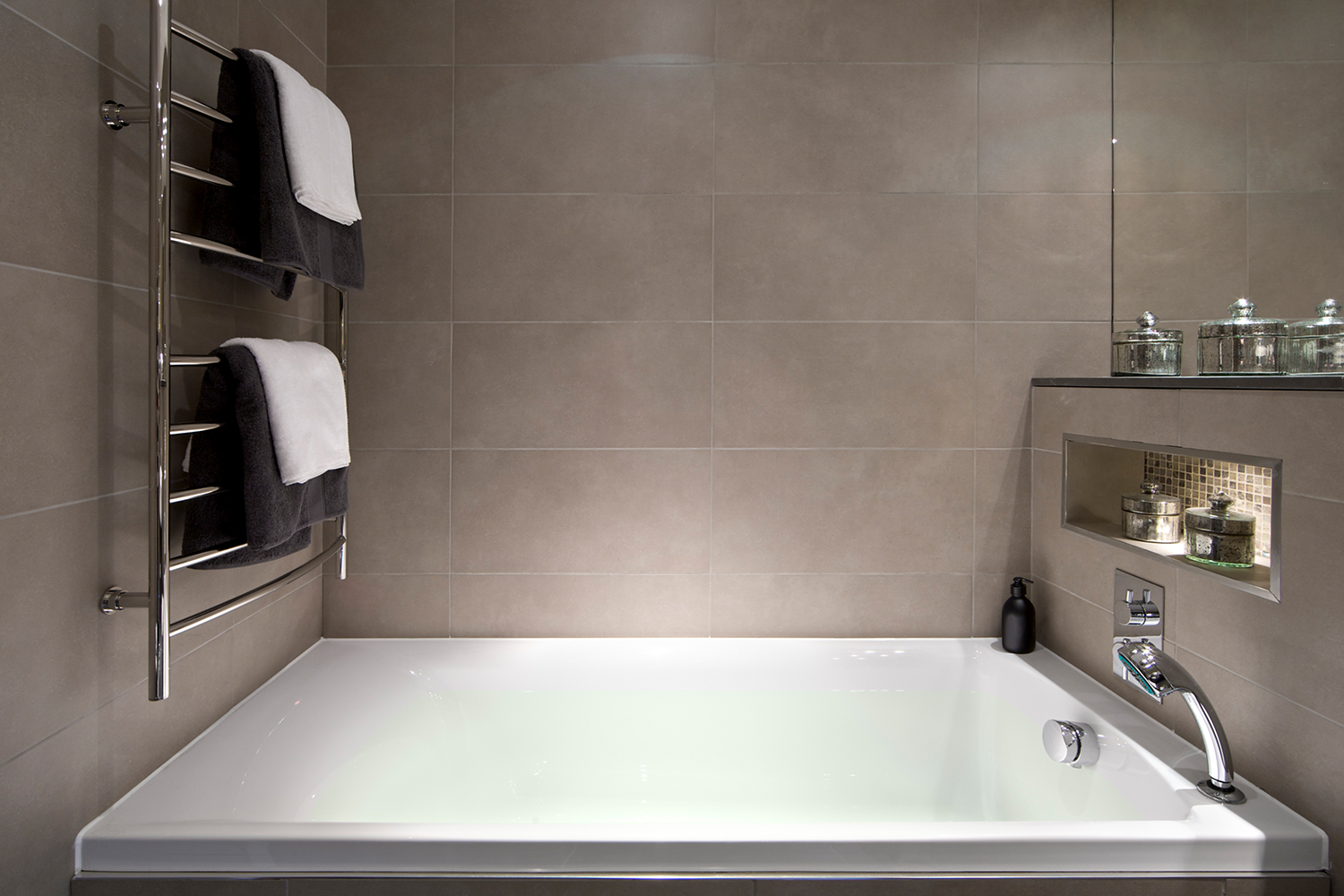

Aplicación del taco de latón ME para fijar toallero en pared de baño

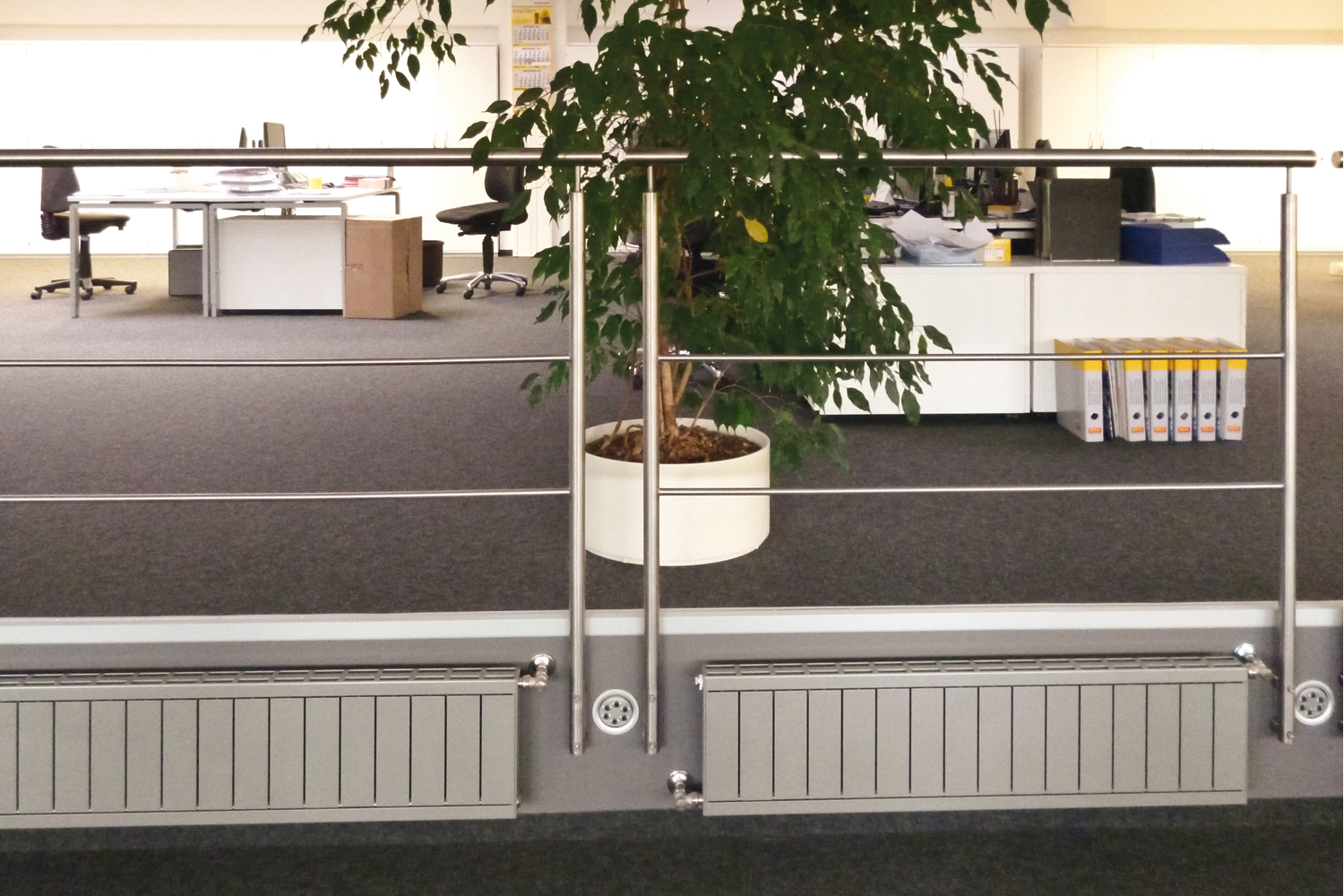

Aplicación del taco de latón ME para fijar barandilla metálica en oficina
  • Estanterías de pared
  • Rieles de cortinas
  • Fijaciones sanitarias
  • Abrazaderas
  • Subestructuras de fachadas
Características clave
  • La instalación no necesita herramienta
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural
bm_solid_stone
Piedra
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo

Instalación de Taco de latón ME 16

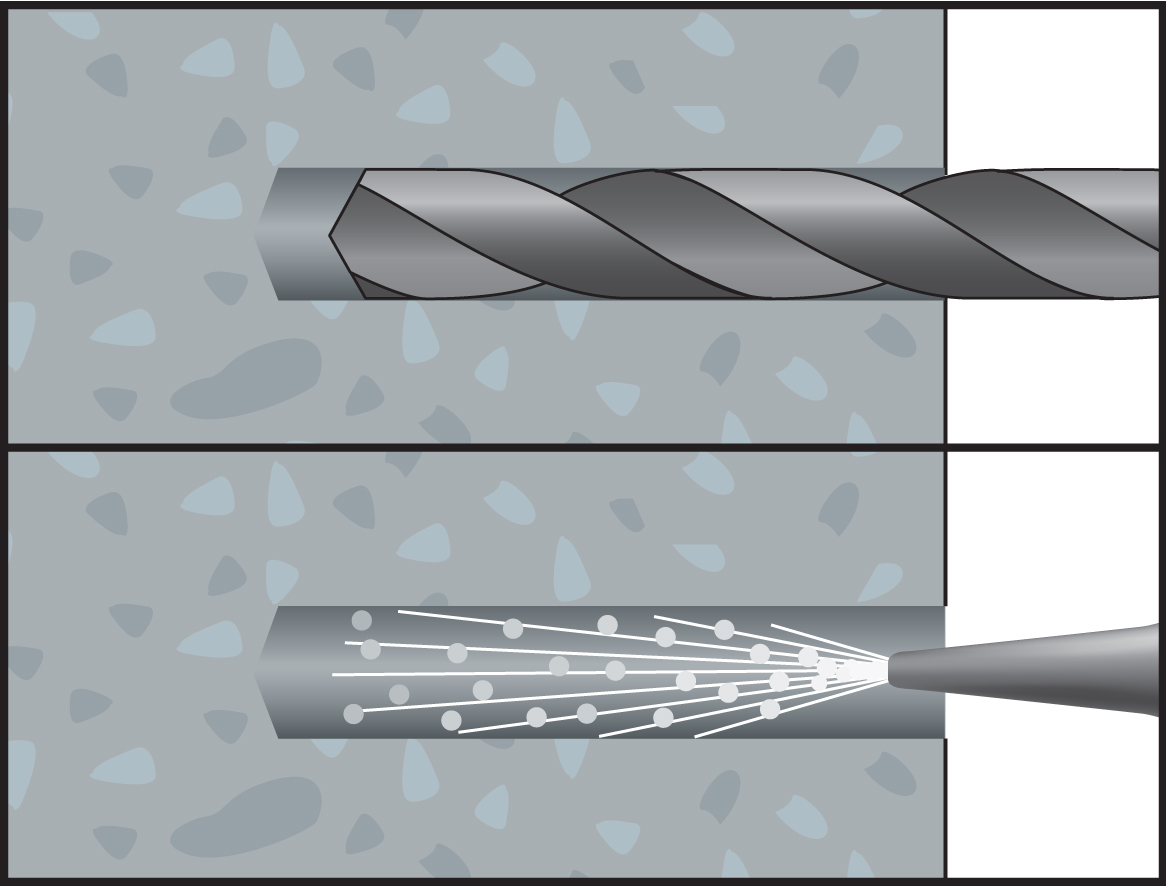

Preparación del orificio para instalar el taco de latón ME en hormigón

Preparación del orificio para instalar el taco de latón ME en hormigón

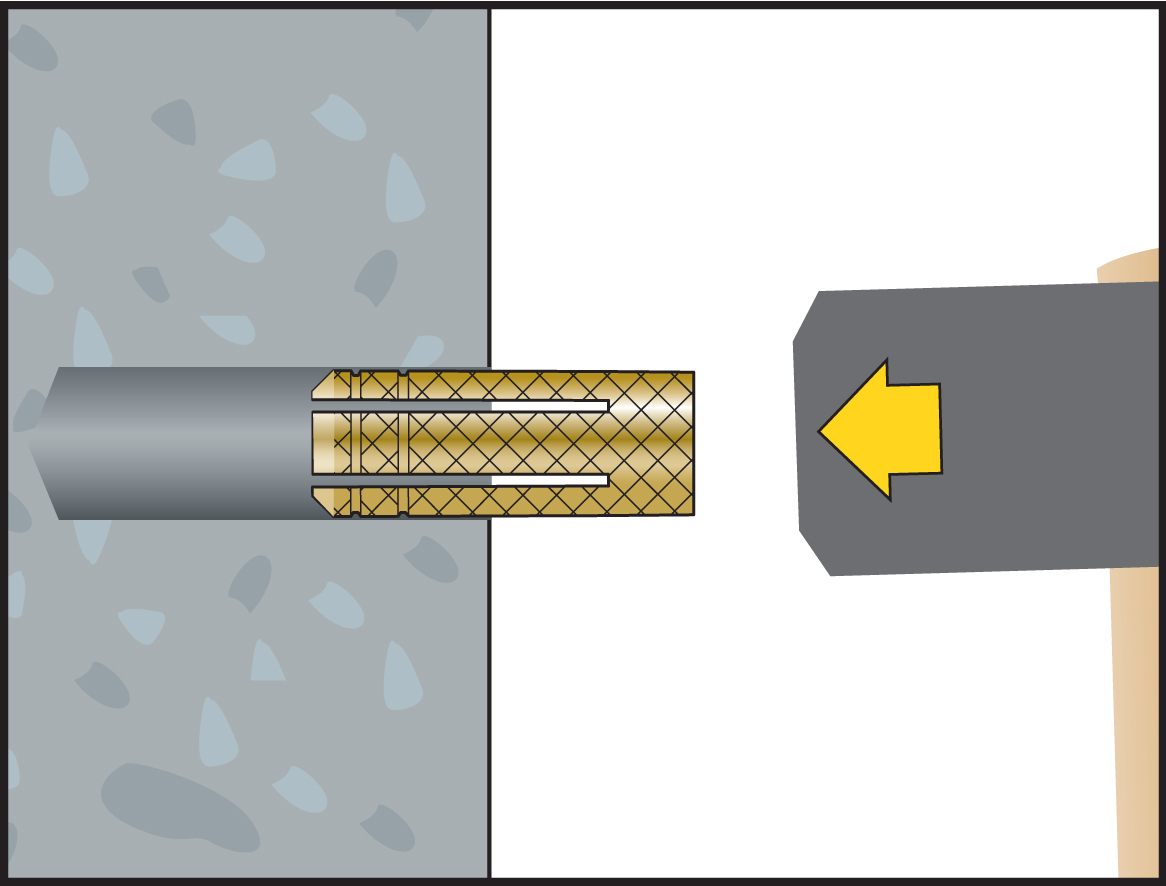

Inserción del taco de latón ME en el orificio perforado en hormigón

Inserción del taco de latón ME en el orificio perforado en hormigón

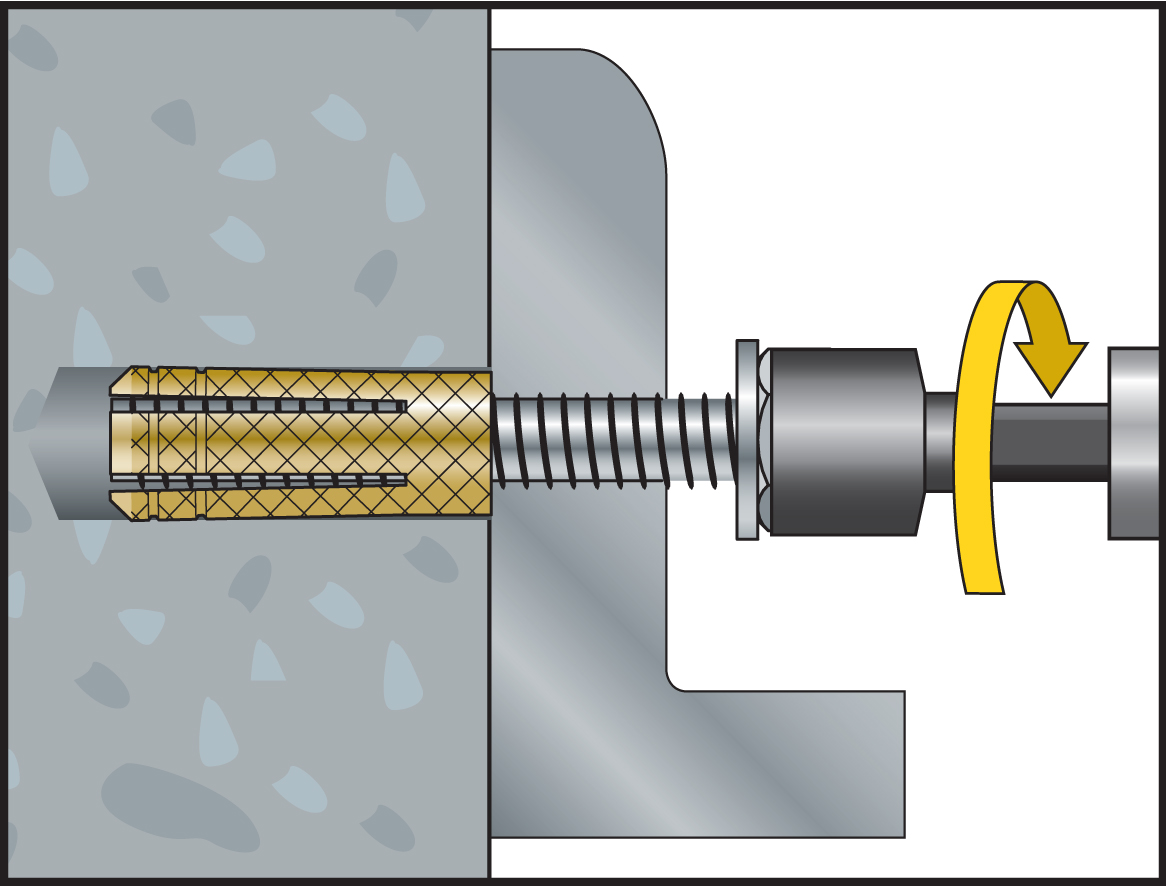

Fijación final del tornillo en el taco de latón ME instalado en hormigón

Fijación final del tornillo en el taco de latón ME instalado en hormigón

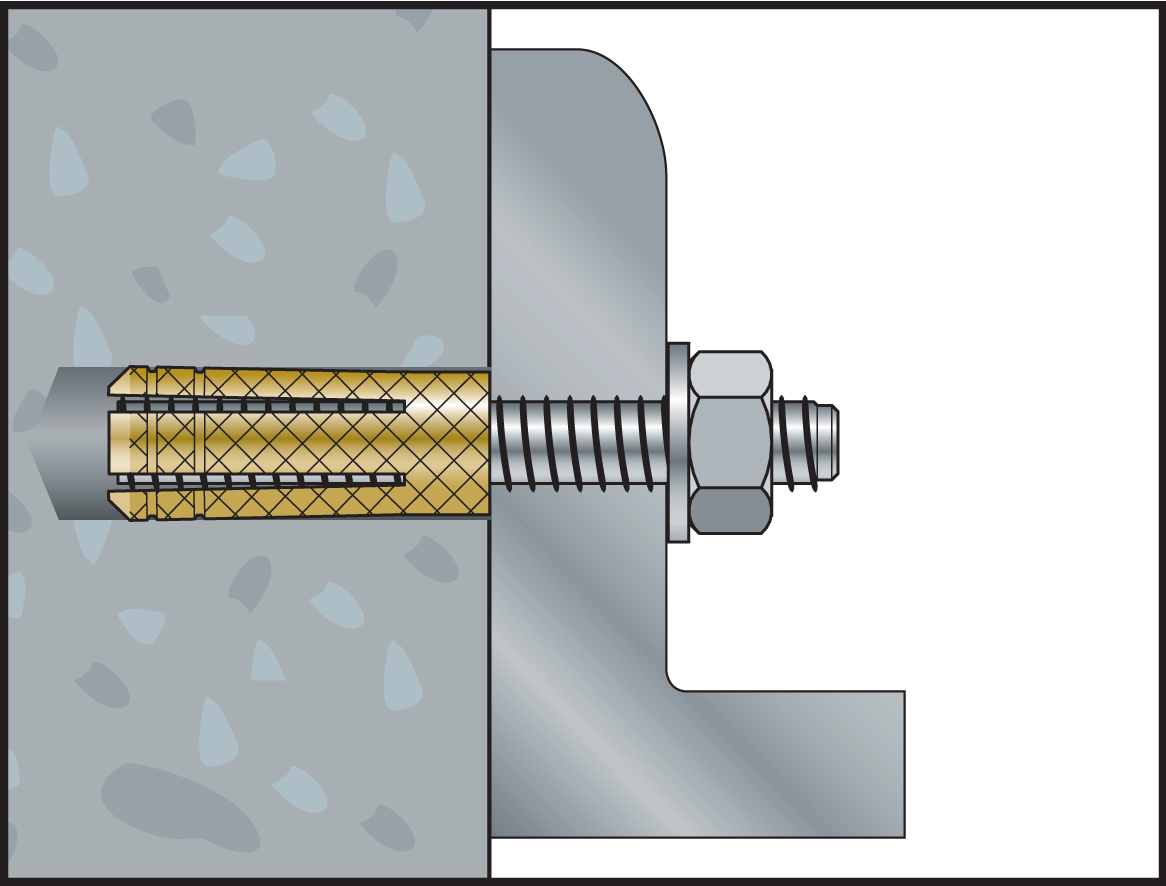

Instalación completa del taco de latón ME con tornillo y tuerca en hormigón

Instalación completa del taco de latón ME con tornillo y tuerca en hormigón
