El anclaje metálico esparrago homologado CE opción 1 BAZ es adecuado para fijar una amplia variedad de elementos en hormigón fisurado y no fisurado. Debido a su larga rosca permite una mayor flexibilidad, también en instalaciones separadas de la pared. La perfecta transición entre el cono y el manguito de expansión asegura una fiable y de alta expansión. La cabeza del anclaje BAZ está especialmente protegida para soportar los impactos de inserción.

El anclaje metálico BAZ alcanza valores de carga elevados incluso con pequeñas distancias al borde y al eje. Introducción rápida y segura del anclaje debido a la especial geometría del clip. El diseño del cono de expansión facilita la instalación del anclaje también en orificio pasante a través de la madera.

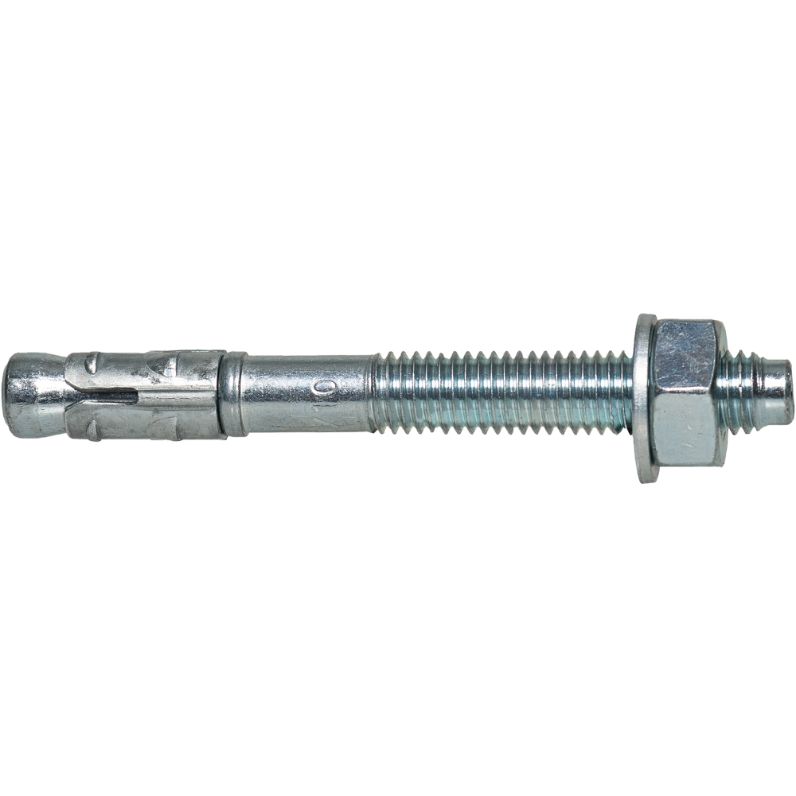

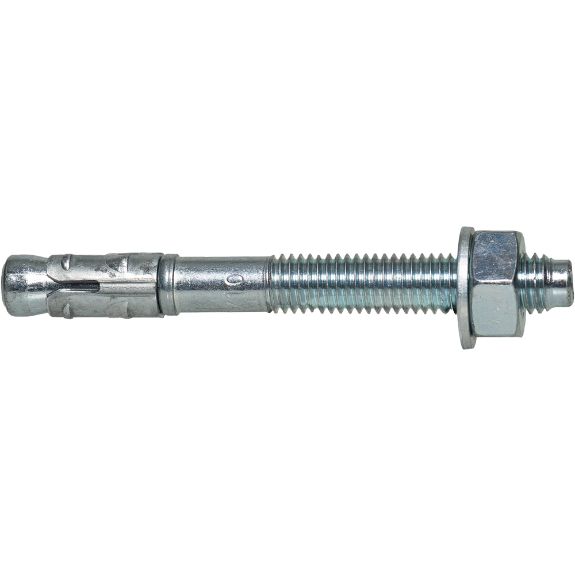

Anclaje metálico espárrago BAZ para fijaciones de altas cargas en hormigón

Ilustración del proceso de perforación en hormigón con broca para preparar el orificio donde se instalará el anclaje BAZ zincado

Limpieza del orificio en hormigón con cepillo para instalación de anclaje BAZ

Limpieza del orificio en hormigón con pera de aire para instalación de anclaje BAZ

Colocación y apriete del anclaje BAZ zincado en hormigón

Diámetro del agujero (mm)

d₀ 12

Profundidad de agujero (mm)

h₁ 90

Profundidad efectiva de anclaje (mm)

h_ef 70

Longitud del anclaje [mm]

L_a 148

Espesor (mm)

t_fix 50

Tipo de rosca

th M12

Material

Acero

Baño

Galvanizado

Cantidad mínima

Peso

g 127.3

Instalación de estructura metálica en granja con anclaje espárrago homologado BAZ

Instalación de terraza con anclaje metálico espárrago BAZ para altas cargas

Guardarrail

Características clave

Las protuberancias en el clip aseguran un buen agarre y un apriete rápido del anclaje
Vástago y rosca estampados en frío dándole al anclaje BAZ una alta precisión y resistencia
La cabeza del anclaje evita la destrucción de la rosca mientras se introduce con martillo.
El redondeo de la punta facilita la inserción del anclaje en el orificio, especialmente cuando se instala a través de madera
El ajuste perfecto entre cono y clip asegura una expansión fiable y cargas elevadas consistentes

Materiales adecuados

Hormigón

Piedra natural densa

Instalación de Anclaje metálico espárrago BAZ 12-148/50, cincado, Homologado opción 1

Perforación y limpieza del orificio en hormigón para instalación del anclaje metálico espárrago BAZ

Instalación del anclaje metálico espárrago BAZ en hormigón para fijación de estructuras

Apriete final del anclaje metálico espárrago BAZ para fijación segura en hormigón

Anclaje metálico espárrago BAZ instalado en hormigón para fijación segura de estructuras
