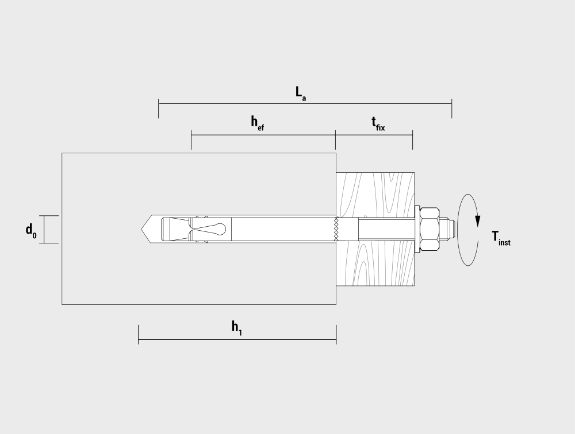

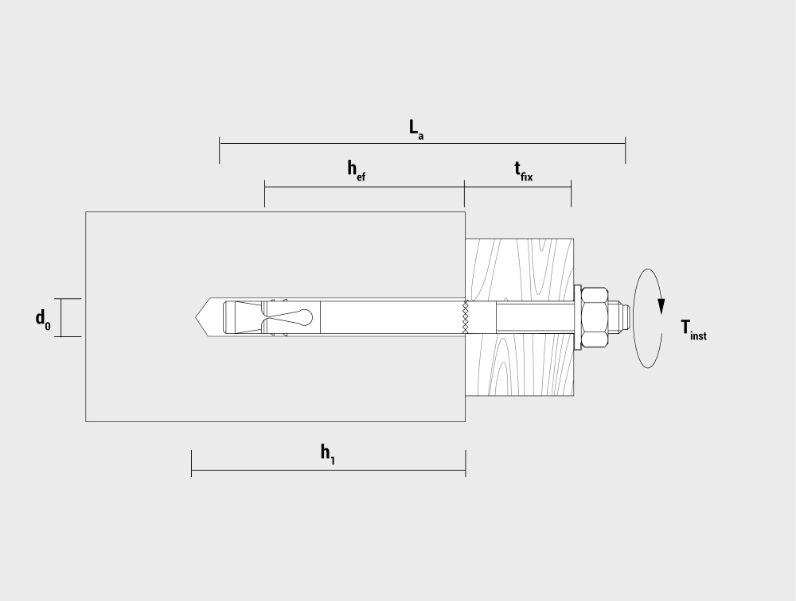

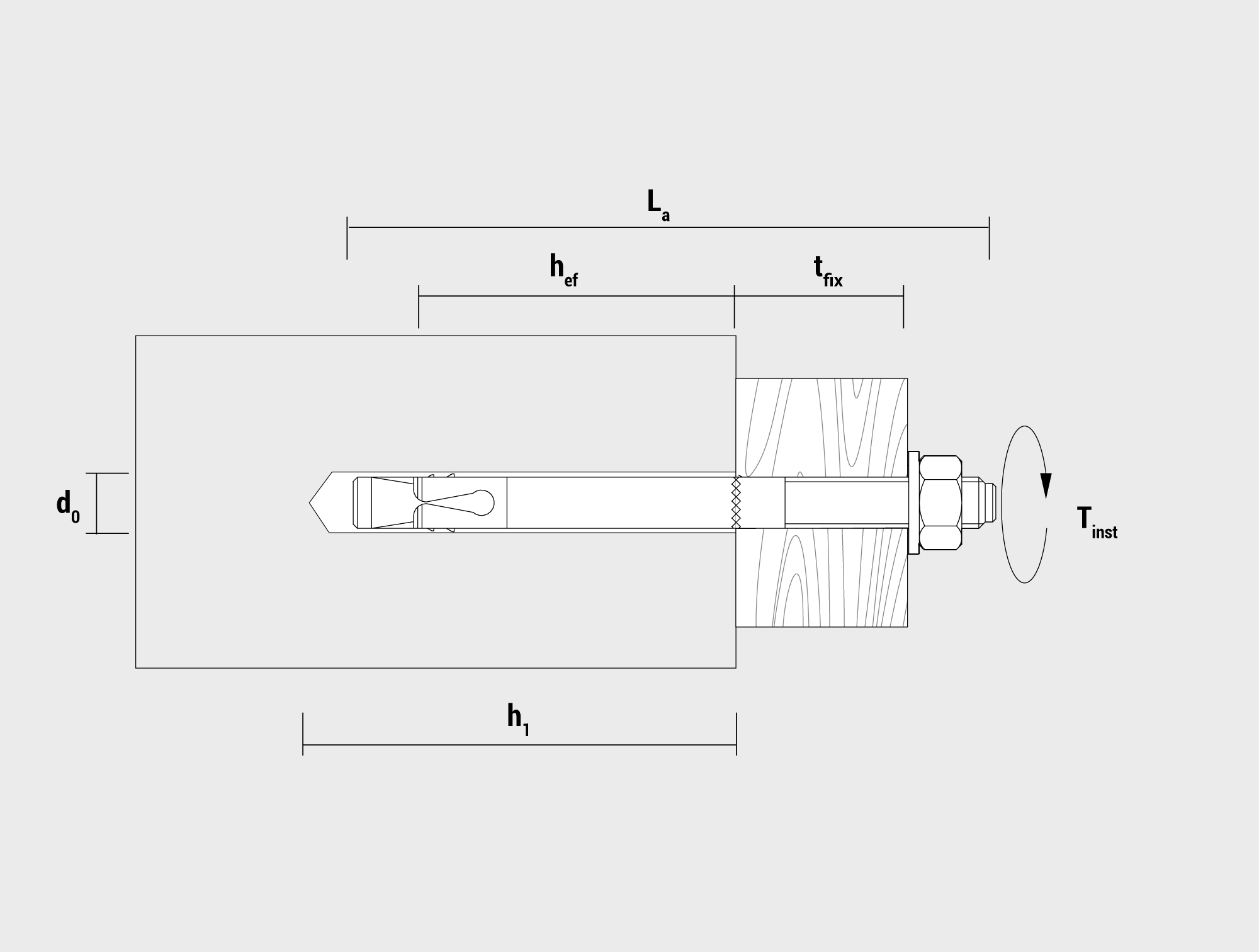

Diámetro del agujero (mm)
d0
10
Profundidad de agujero (mm)
h1
75
Profundidad efectiva de anclaje (mm)
hef
60
Longitud del anclaje [mm]
La
112
Espesor (mm)
tfix
30
Tipo de rosca
th
M10
Material
Acero
Baño
Galvanizado
Cantidad mínima
25
Peso
g
69.2
- Guardarrail
Características clave
- Las protuberancias en el clip aseguran un buen agarre y un apriete rápido del anclaje
- Vástago y rosca estampados en frío dándole al anclaje BAZ una alta precisión y resistencia
- La cabeza del anclaje evita la destrucción de la rosca mientras se introduce con martillo.
- El redondeo de la punta facilita la inserción del anclaje en el orificio, especialmente cuando se instala a través de madera
- El ajuste perfecto entre cono y clip asegura una expansión fiable y cargas elevadas consistentes
Materiales adecuados
Hormigón
Piedra natural densa

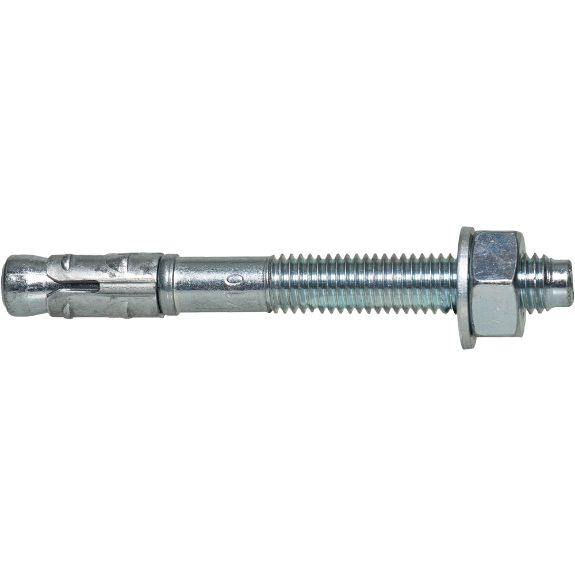

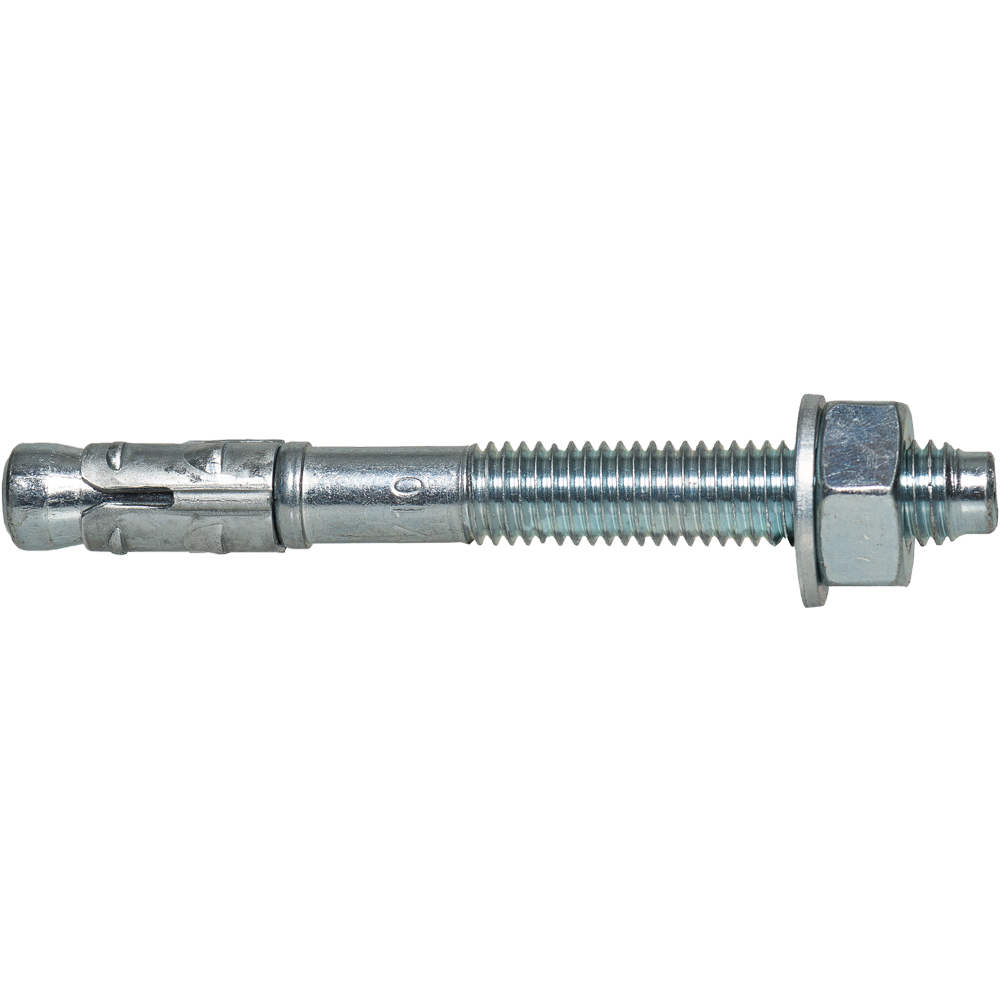

Instalación de Anclaje metálico espárrago BAZ 10-112/30, cincado, Homologado opción 1
Perforación y limpieza del orificio en hormigón para instalación del anclaje metálico espárrago BAZ

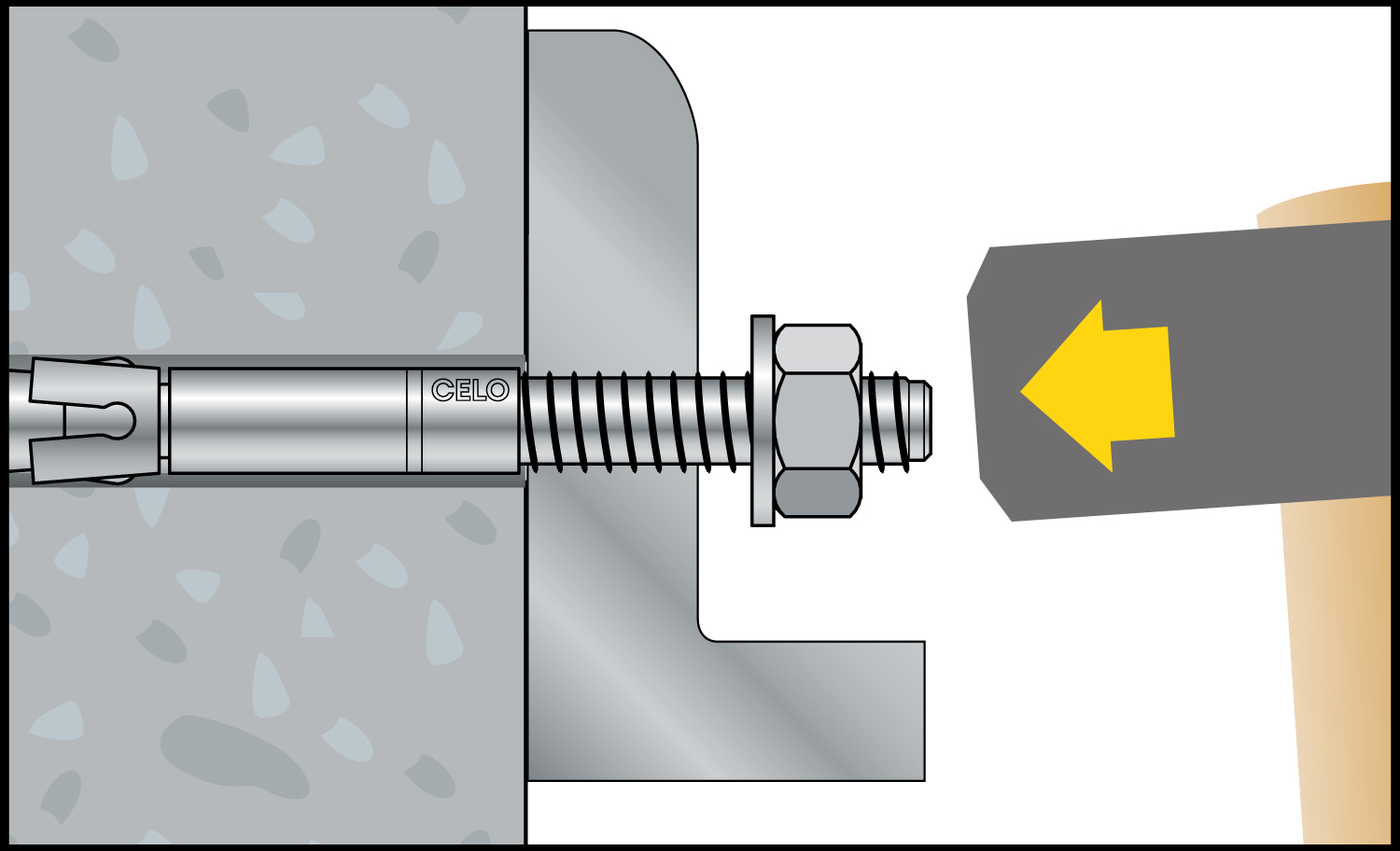

Instalación del anclaje metálico espárrago BAZ en hormigón para fijación de estructuras

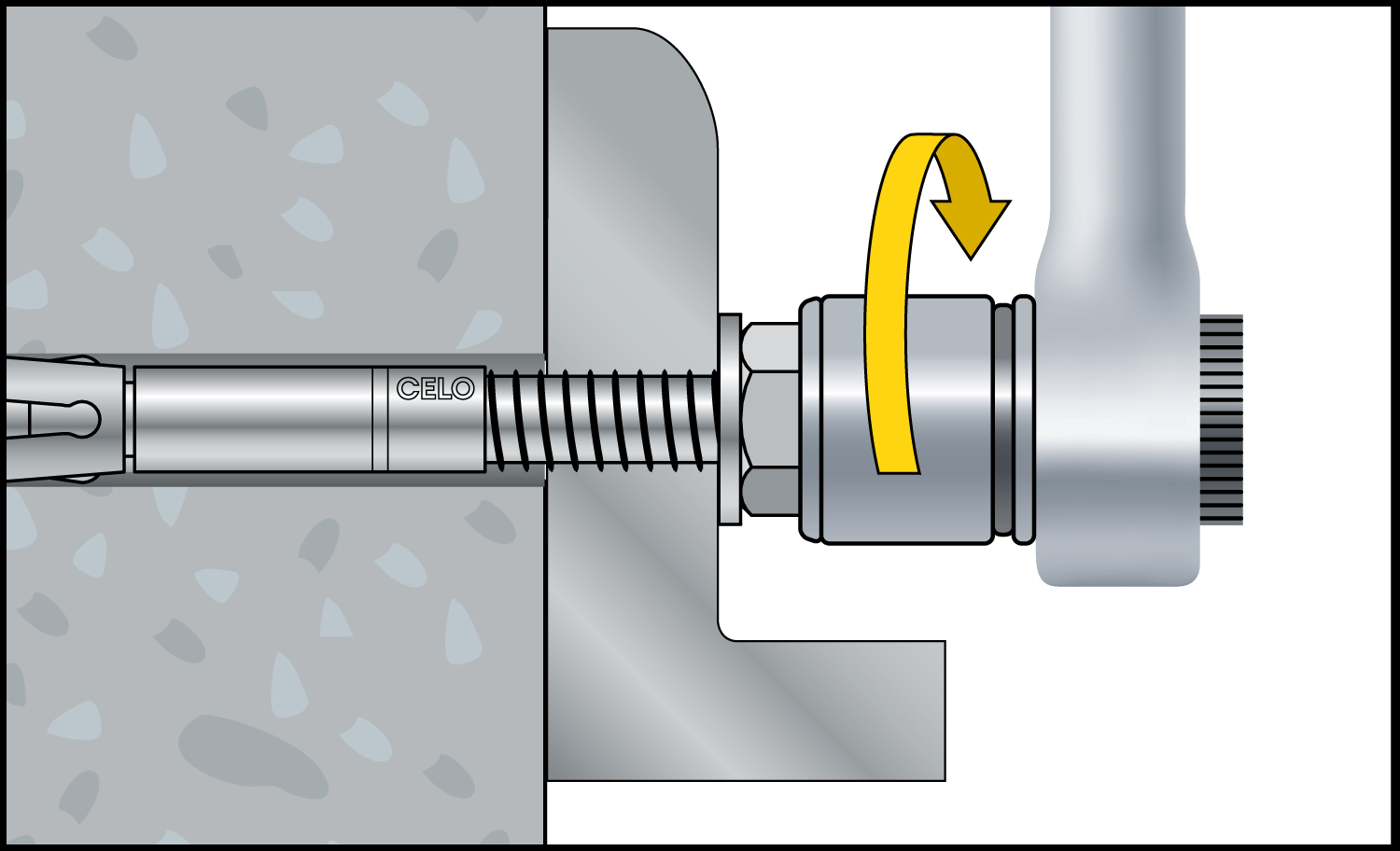

Apriete final del anclaje metálico espárrago BAZ para fijación segura en hormigón

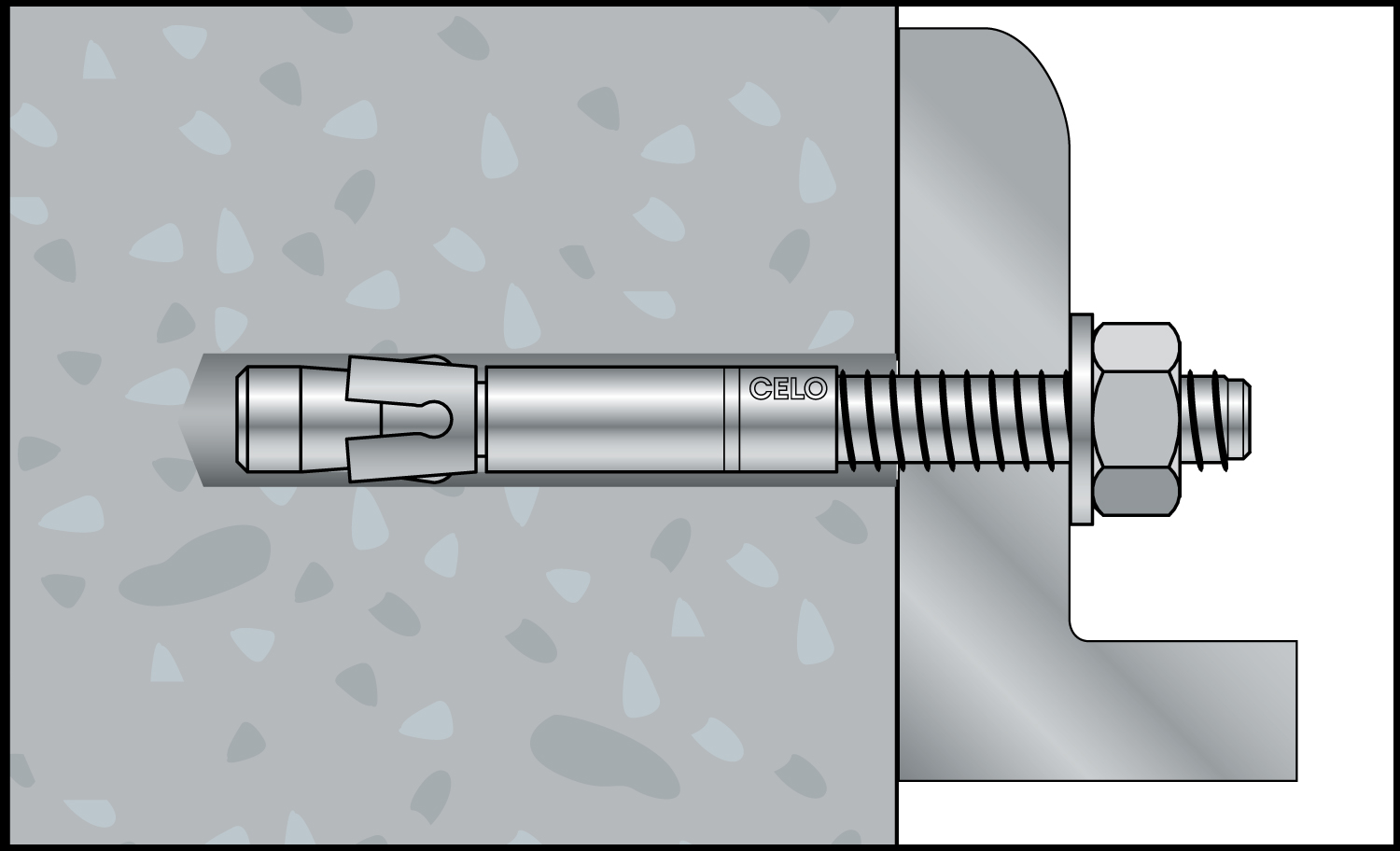

Anclaje metálico espárrago BAZ instalado en hormigón para fijación segura de estructuras
Productos relacionados

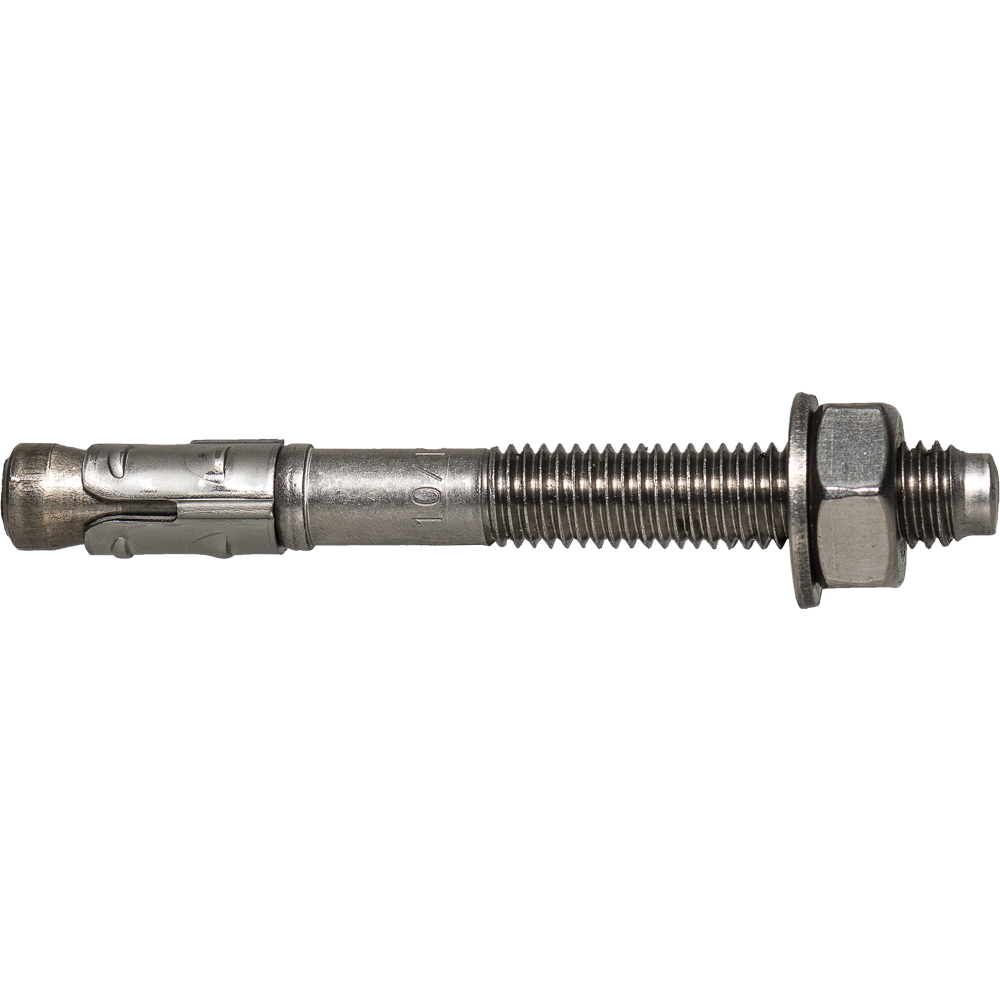

9X10112BAZ
Anclaje metálico espárrago BAZ 10-112/30, Inox A4, Homologado opción 1

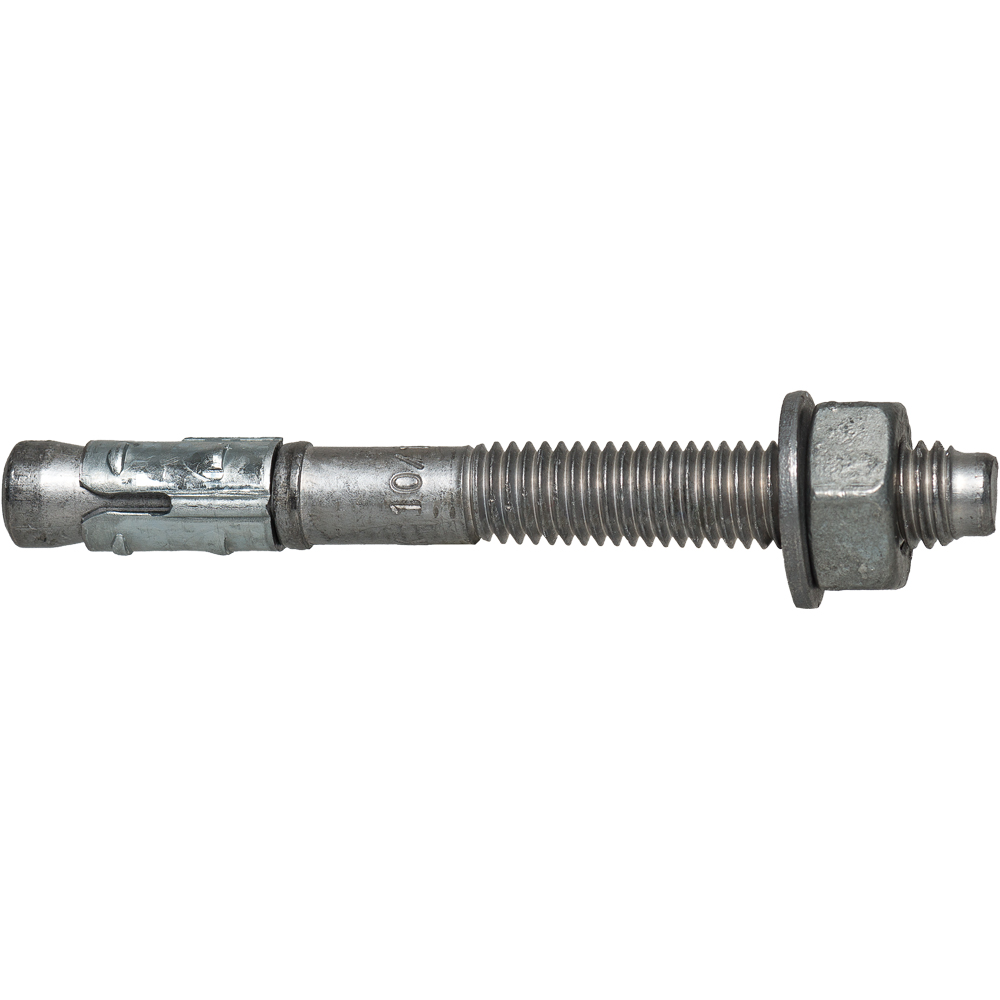

9HD10112BAZ
Anclaje metálico espárrago BAZ 10-112/30 HD, galvanizado en caliente, Homologado opción 1
110112BAZ
Anclaje metálico espárrago BAZ 10-112/30, cincado, homologado opción 1, etiqueta individual

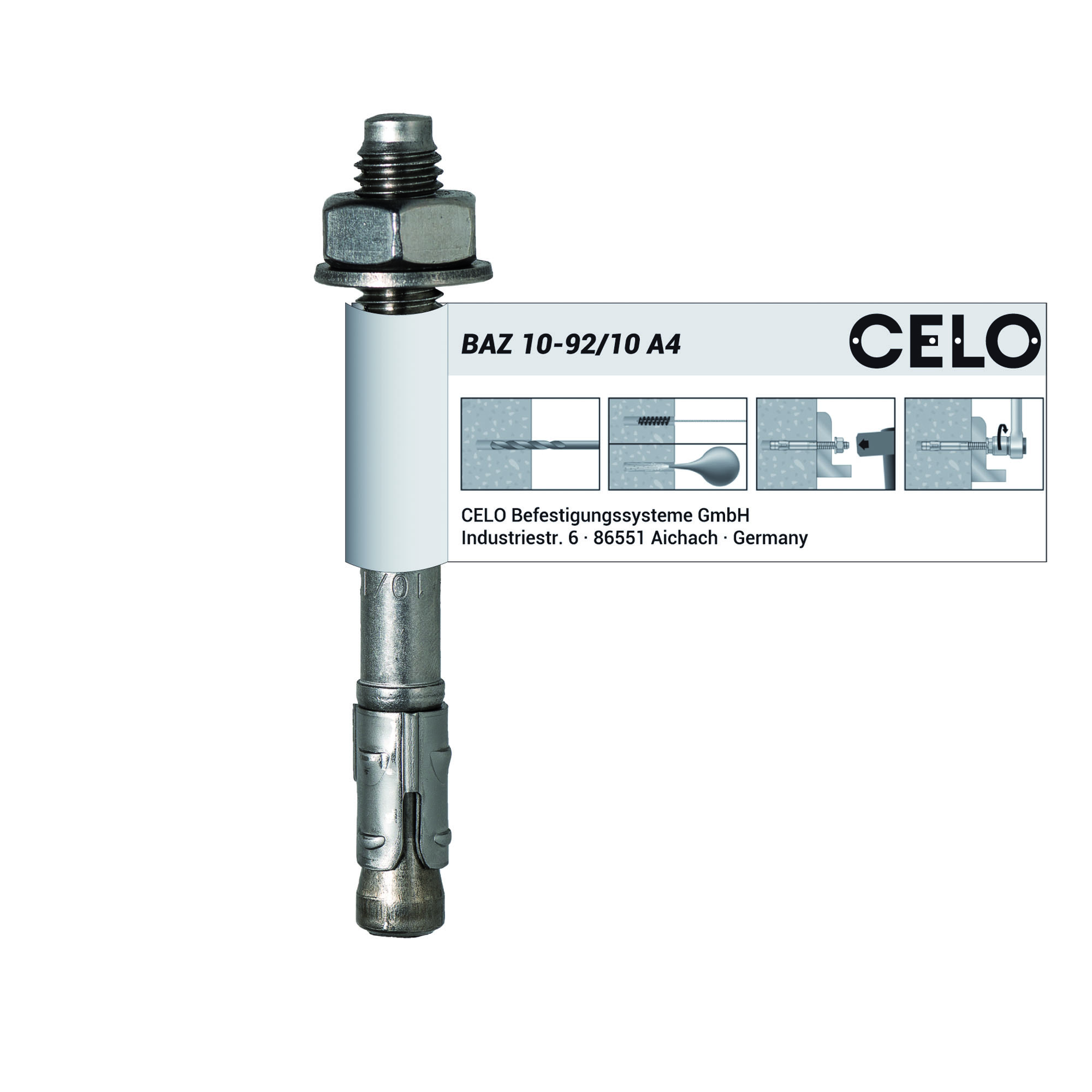

1X10112BAZ
