Anclaje tornillo directo a hormigón Ø 6x35 mm, cabeza espárrago M8, recubrimiento Zn-Al

Name: Anclaje tornillo directo a hormigón Ø 6x35 mm, cabeza espárrago M8, recubrimiento Zn-Al
Brand: CELO
SKU: 9ZG635M8BTSE

Anclaje tornillo de directo a hormigón para fijar en techo instalaciones eléctricas y sanitarias

Anclaje tornillo directo a hormigón Ø 6x35 mm, cabeza espárrago M8, recubrimiento Zn-Al

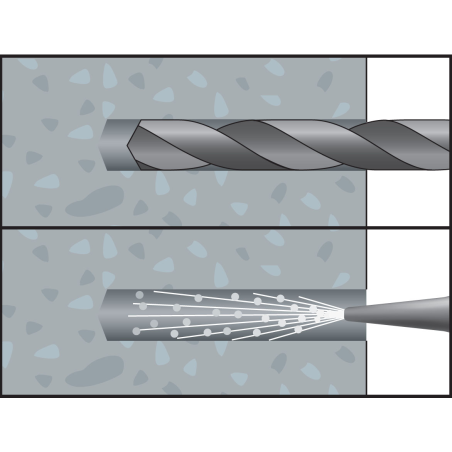

Preparación del agujero en hormigón para instalación de tornillo BTS-6 Ø6

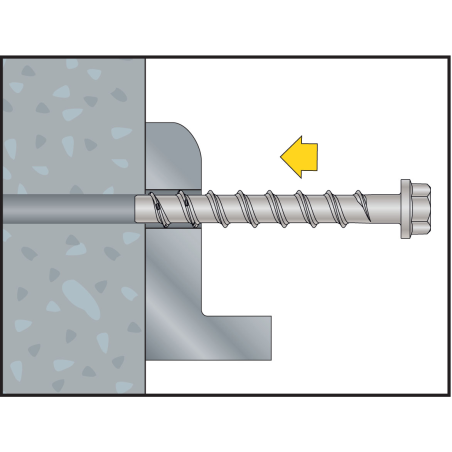

Instalación tornillo BTS-6 Ø6 en hormigón con cabeza alomada ancha

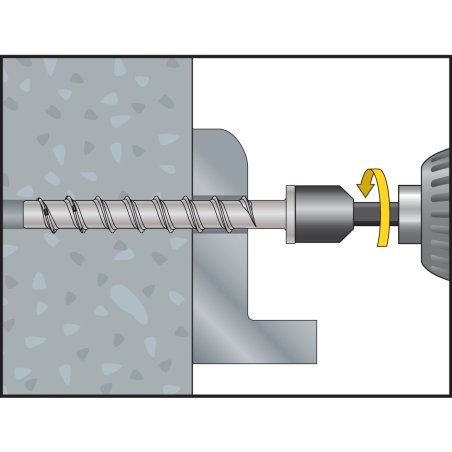

Apriete del tornillo BTS-6 Ø6 en hormigón con herramienta eléctrica

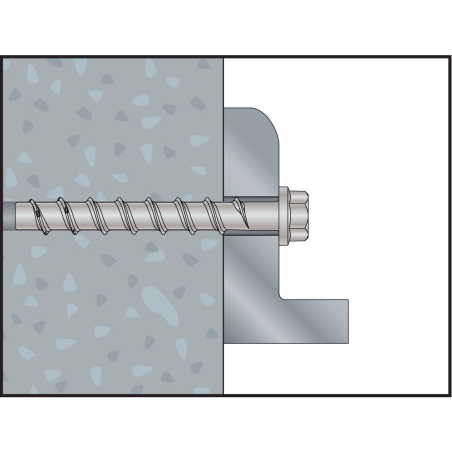

Tornillo BTS-6 Ø6 fijado en hormigón con cabeza alomada ancha

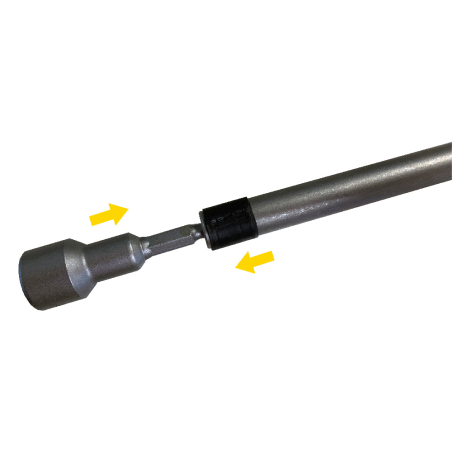

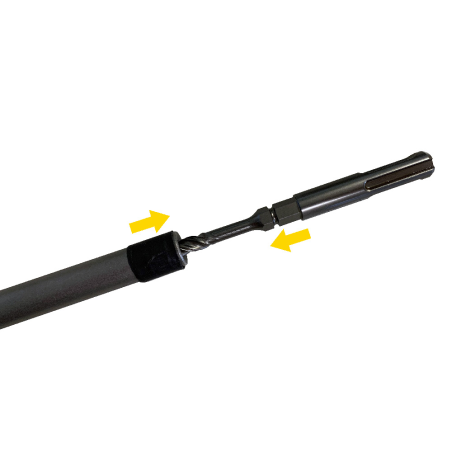

Montaje del adaptador BTS6 con broca y vástago SDS

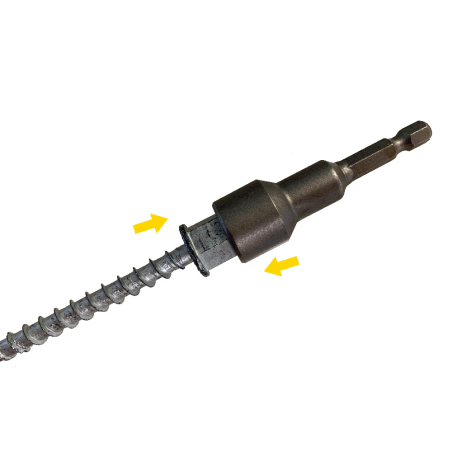

Adaptador BTS-6 conectado a tornillo para instalación rápida

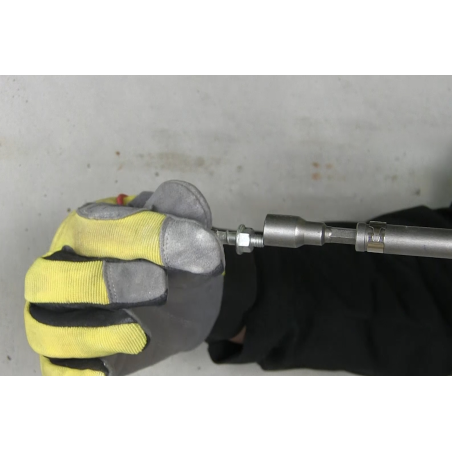

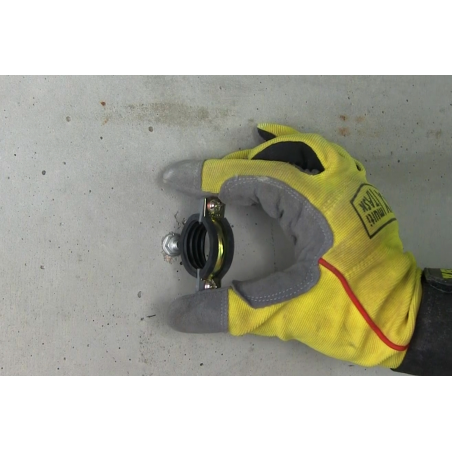

La imagen de aplicación muestra usos típicos y situaciones de instalación del producto

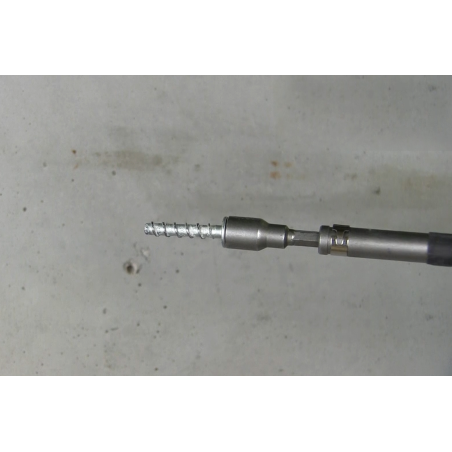

Imagen de aplicación del tornillo para hormigón BTS6 E con rosca de conexión: el BTS está colocado listo para el montaje en la herramienta de colocación para tornillos de cabeza hexagonal

A Volver a lista de referencias

Referencia:

9ZG635M8BTSE

Baño :

Láminas de zinc-aluminio gris

Material :

Acero

Impronta del tornillo Drive:

SW10

Tipo de cabeza Head:

Cabeza hexagonal con rosca externa

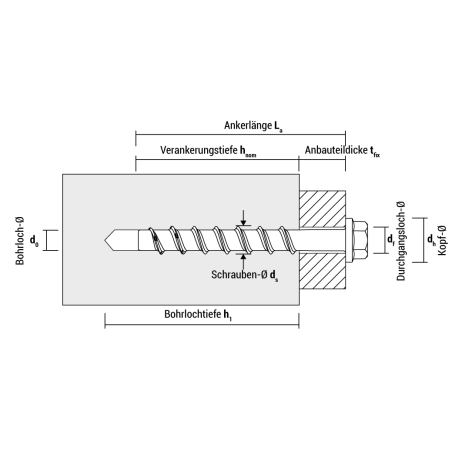

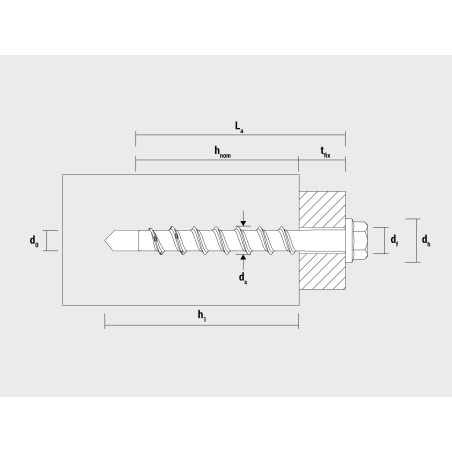

Diámetro del agujero (mm) d₀:

Profundidad de agujero (mm) h₁:

Profundidad del anclaje (mm) h_nom:

Ø tornillo (mm) d_s:

7.5

Parte roscada (mm) L_th:

Diámetro de cabeza (mm) d_h:

Tuerca de unión th_c:

Agujero pasante (mm) d_f:

8-9

Longitud del anclaje [mm] L_a:

Dimensiones del tornillo [mm] Screw:

7.5x35

Unidades de embalaje:

100

Tipo de embalaje:

Caja

GTIN:

4250438918149

Ver vídeos

Descripción de la referencia

9ZG635M8BTSE

Tornillo de fijación directa a hormigón BTS-6 E. Rápido y fácil de instalar, tan solo necesita un pretaladro con broca de 6 y se fija directamente. Crea su propia rosca en el hormigón consiguiendo una mayor resistencia. Homologado CE para múltiples usos en instalaciones no estructurales para hormigón fisurado y no fisurado.

Fijación flexible con dos empotramientos de 50 y 35 mm para grosores en los que se requiera un mínimo taladro para evitar el forjado. Recubrimiento especial con láminas de zinc aluminio que garantizan una resistencia a la corrosión de 240 HNS.

Para una instalación más rápida y eficiente puede usar los siguientes accesorios del kit "drill & fix" de CELO: la Broca especial 6x105mm, el Adaptador especial y la Llave de vaso, útil para todos los tamaños de BTS6. Estos accesorios facilitan el taladrar y atornillar con una sola mano.

Aplicaciones

Fijación de rieles
Perfiles metálicos
Pasamanos
Farolas
Soporte perfil

Especificaciones adicionales

Características clave:

Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
Fácil sistema con el accesorio, montaje en solo dos pasos; taladrar y fijar con la misma herramienta
Permite ajustarse

Cabezas diferentes para diversas aplicaciones
Las longitudes cortas reducen el riesgo de afectar las barras coarrugadas del encofrado
Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión

Materiales base

Materiales adecuados
